ИНЖЕКТОР Поиск и устранение неисправностей

Форма сигнала

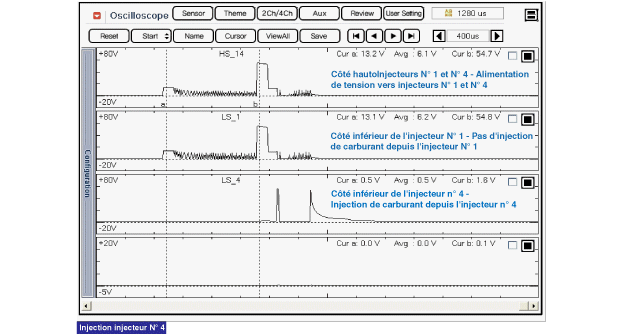

Три формы сигнала ниже взяты от форсунок №1 и №4. верхняя кривая находится на стороне высокого давления (сторона подачи) форсунок. # 1 и # 4, в то время как средний сигнал находится на низком уровне (земля) от форсунки № 1, а нижний сигнал находится на стороне низкого давления форсунки. № 4. Средняя форма волны такая же, как верхняя форма волны, потому что она нет заземления цепи. При отсутствии тока в цепи, на форсунку №1 не подается питание и топливо не поступает. Нижняя кривая показывает, что земля находится под напряжением и есть падение напряжения на клеммах форсунки № 4. При протекании тока в цепи, на форсунку № 4 подается питание, и топливо течет.
