Переключатель круиз-контроля

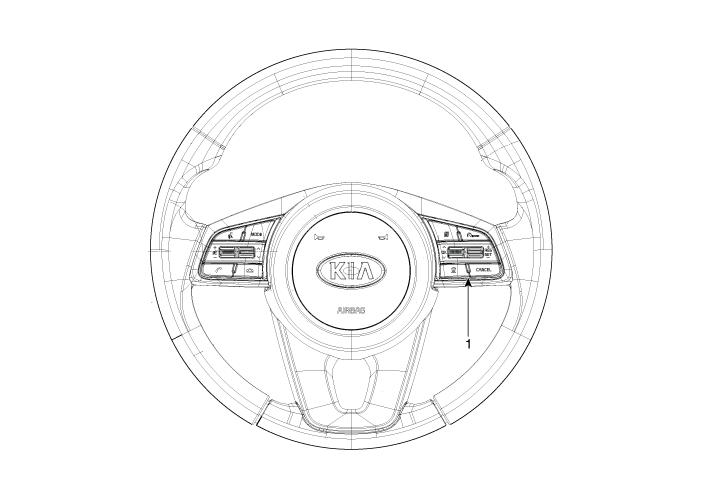

Компоненты и расположение компонентов

Компоненты

Принципиальные диаграммы

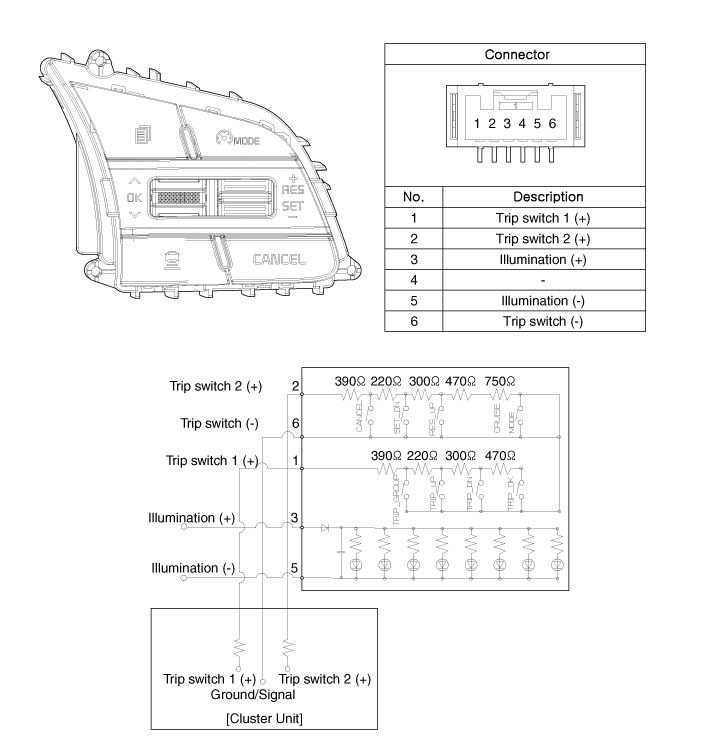

Принципиальная электрическая схема

[Поездка + SCC]

Процедуры ремонта

Снятие и установка

1. 1

   Выключите зажигание и отсоедините отрицательный (-) аккумулятор. Терминал.

2. 2

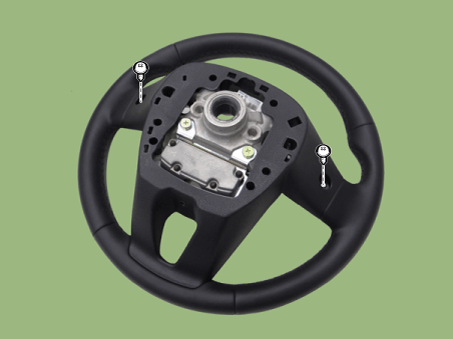

   Снимите рулевое колесо в сборе.

   (См. Система рулевого управления — «Рулевое колесо»)

3. 3

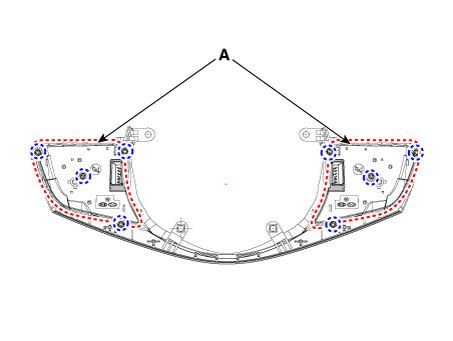

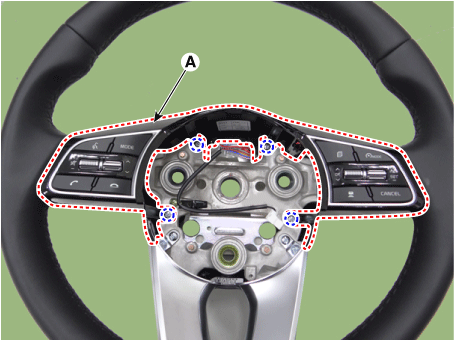

   Снимите обшивку рулевого колеса в сборе (А) после ослабления крепления. винты.





4. 4

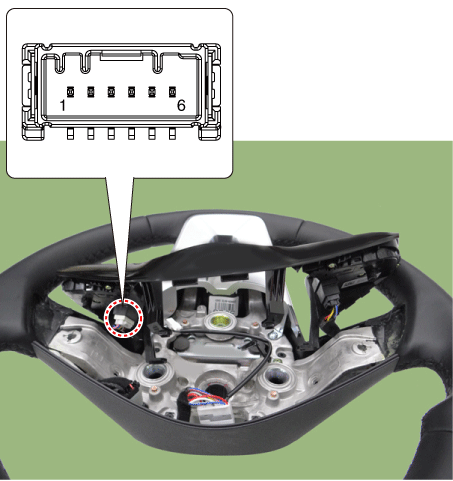

   Отсоедините разъем (А) от пульта дистанционного управления на рулевом колесе.



5. 5

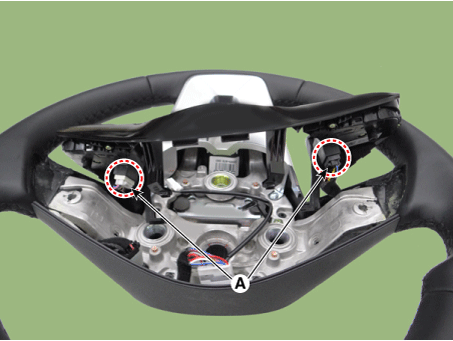

   Снимите пульт дистанционного управления на рулевом колесе (A) с лицевой панели после ослабления винты.



6. 6

   Установите в порядке, обратном снятию.

осмотр

1. Проверьте сопротивление между клеммами в каждом положении переключателя (RH).



   [Круиз]

   Выключатель	Соединительный терминал	Сопротивление (±3%)
   Отмена	2- 6	390 Ом
   НАБОР -		610 Ом
   ВИЭ +		910 Ом
   Круиз ВКЛ/ВЫКЛ		1,38 кОм
   Круиз и ограничение скорости ВКЛ/ВЫКЛ		2,13 кОм
   SCC (Дистанционное управление)		3,63 кОм
