Kia Forte: электрическая система двигателя / система интеллектуального круиз-контроля

Киа Kia Forte 2019-2023 (БД) Руководство по ремонту / Электрическая система двигателя / Интеллектуальная система круиз-контроля

Общие сведения о безопасности и предостережения

Будьте осторожны при управлении автомобилем с использованием интеллектуальной системы круиз-контроля, т.к. следует.

•	Умная система круиз-контроля может быть ограничена определением расстояния к идущему впереди транспортному средству из-за дорожных и дорожных условий.

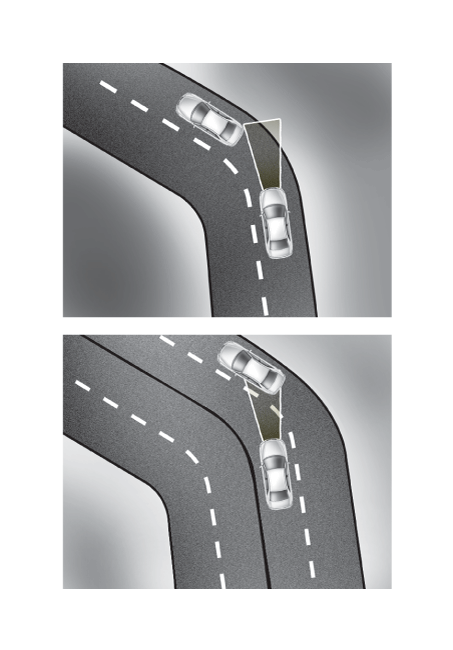

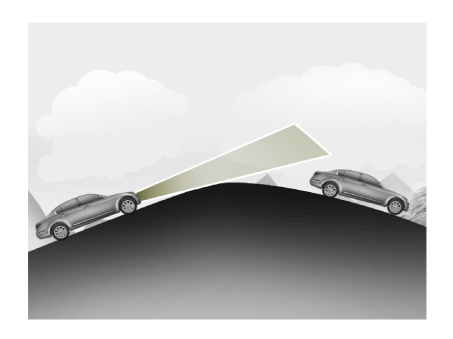

•	На поворотах или подъемах/спусках

–

На поворотах или подъемах/спусках интеллектуальная система круиз-контроля может не обнаружить движущийся автомобиль на вашей полосе, и тогда ваш автомобиль может разогнаться до заданной скорости напрямую. Кроме того, скорость автомобиля может резко снизить скорость, когда распознается впереди идущее транспортное средство. Выбирать соответствующую заданную скорость на поворотах или подъемах/спусках и контроль скорость автомобиля, нажав педаль тормоза, если это необходимо.

–	Скорость вашего автомобиля может быть снижена из-за того, что рядом находится автомобиль. переулок. Примените педаль акселератора и выберите соответствующий набор скорость. Убедитесь, что позволяют дорожные условия.

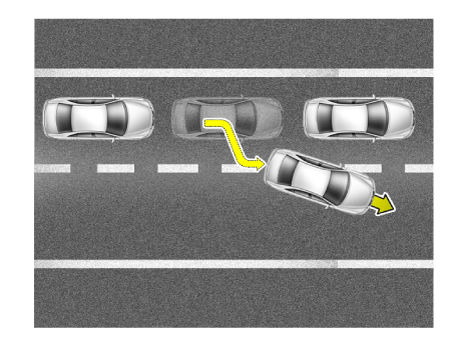

•	смена полосы движения

–	Транспортное средство, которое движется в вашу полосу с соседней полосы, не может быть распознан датчиком до тех пор, пока он не окажется в зоне обнаружения датчика диапазон.

–	Всегда будьте осторожны при обнаружении внезапно движущегося автомобиля. в свою полосу движения может быть задержан датчиком.

–	Если транспортное средство, которое движется по вашей полосе, движется медленнее, чем вы транспортное средство, скорость может уменьшиться, чтобы сохранить дистанцию до автомобиль впереди.

–	Если автомобиль, движущийся по вашей полосе, движется быстрее вашего автомобиля, ваш автомобиль будет поддерживать выбранную скорость, даже если другое транспортное средство находится в зоне действия датчика.

•	Распознавание автомобиля

–

Даже если транспортное средство находится на той же полосе, транспортное средство, которое вне диапазона обнаружения датчика не могут быть распознаны датчик.

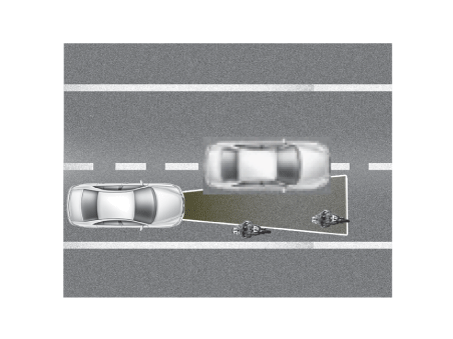

1) Небольшое транспортное средство, такое как мотоцикл, велосипед и культиватор.

2) Транспортное средство смещено в одну сторону

3) Медленно движущееся транспортное средство или резко замедляющееся транспортное средство.

4) Остановившийся автомобиль

5) Транспортное средство с небольшим задним профилем, такое как прицеп без грузы

–

В следующей ситуации передний автомобиль не может быть распознан правильно, поэтому контролируйте скорость автомобиля, нажимая педаль тормоза или педаль акселератора при необходимости.

1) Когда автомобиль наклоняется назад из-за перегрузки в багажнике.

2) При выполнении поворотов рулем

3) При движении по одной стороне полосы

4) При движении по узким полосам или на поворотах

•

Если интеллектуальный круиз-контроль остается включенным (индикатор CRUISE ON), интеллектуальный круиз-контроль может быть включен случайно. Держать интеллектуальная система круиз-контроля выключена (индикатор CRUISE ВЫКЛЮЧЕН) когда интеллектуальный круиз-контроль не используется, чтобы избежать непреднамеренного установка скорости.

•	Соблюдайте правила скорости на дороге при настройке круиза. скорость.

•

Используйте интеллектуальную систему круиз-контроля только при движении на открытом воздухе. шоссе в хорошую погоду. Не используйте интеллектуальный круиз-контроль, когда например, может быть небезопасно поддерживать постоянную скорость автомобиля, движение в плотном или меняющемся потоке или на скользкой (дождливой, обледенелой или заснеженных), или извилистых дорог, или крутых подъемов или спусков дороги.

•	Обращайте особое внимание на условия вождения при использовании интеллектуальная система круиз-контроля.

•	Автомобиль нельзя остановить с помощью интеллектуального круиз-контроля. система. Включите тормоз, если требуется аварийная остановка.

•	Соблюдайте безопасную дистанцию в зависимости от дорожных условий и автомобиля скорость. Если следующее расстояние слишком мало при движении на высокая скорость, это опасно.

•	Умная система круиз-контроля не может распознать остановившийся автомобиль, пешеходов или встречного автомобиля. Всегда смотрите вперед осторожно для предотвращения неожиданных и внезапных ситуаций.

•	Умная система круиз-контроля не заменяет безопасный практики вождения, но только как дополнительная функция. это ответственность водителя всегда проверять скорость и расстояние до автомобиль впереди.

•

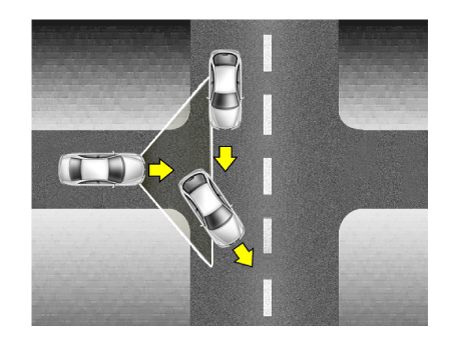

Транспортные средства, которые часто меняют полосу движения впереди вашего автомобиля может вызвать задержку реакции системы или может привести к тому, что система реагировать на транспортное средство на соседней полосе. Всегда смотрите вперед осторожно для предотвращения неожиданных и внезапных ситуаций.

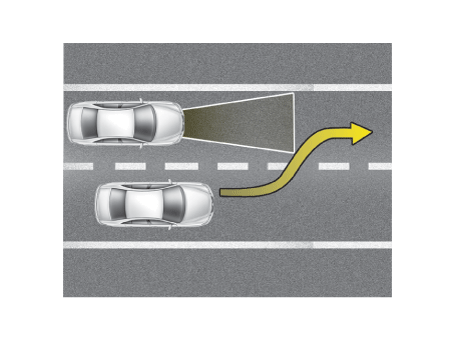

•	Ваш автомобиль может ускориться, когда автомобиль впереди вас исчезнет. При появлении предупреждения о том, что впереди идущее транспортное средство не обнаружено, водить с осторожностью.

•	Когда транспортное средство стоит на месте, а транспортное средство впереди вы перестраиваетесь на следующую полосу, будьте осторожны, когда ваш автомобиль заводится двигаться, потому что он может не распознать остановившийся впереди автомобиль из вас.

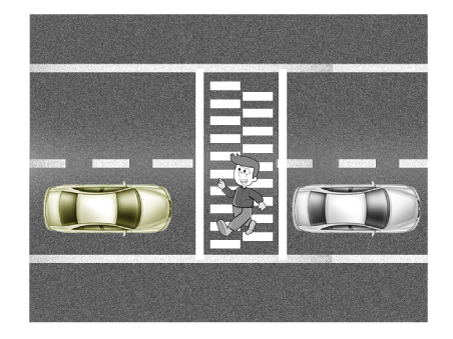

•	Всегда следите за пешеходами, когда ваш автомобиль обслуживает расстояние с впереди идущим автомобилем.

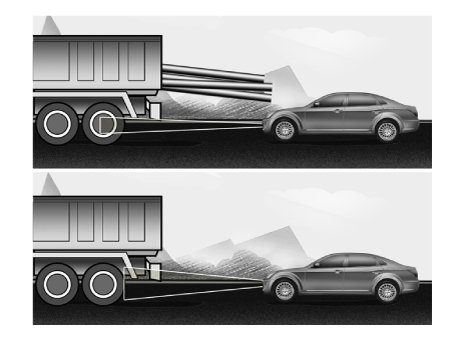

•	Всегда будьте осторожны с транспортными средствами с большей высотой или транспортными средствами перевозка грузов, выступающих за заднюю часть автомобиля.

Описание и работа

Описание

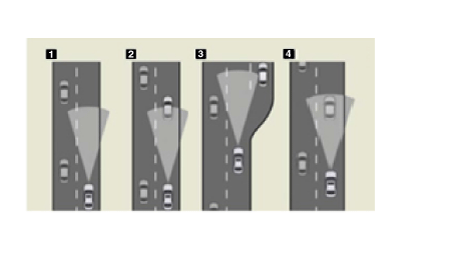

Умная система круиз-контроля позволяет водителю запрограммировать транспортное средство для управления скорость и расстояние следования путем обнаружения впереди идущего автомобиля без нажатия кнопки педаль тормоза или педаль акселератора.

1.	Круиз-контроль скорости: Автомобиль поддерживает выбранную скорость, если впереди нет транспортных средств.

2.	Управление замедлением: автомобиль замедляется, если обнаруживается впереди идущее транспортное средство.

3.	Контроль дистанции следования: автомобиль поддерживает выбранный расстояние.

4.	Контроль ускорения: автомобиль разгоняется до выбранной скорости, если движущийся впереди автомобиль не обнаружен.

Контроль на кривых

(1)	Датчик может не обнаружить транспортное средство впереди или может обнаружить транспортное средство на других полосах, потому что дальность обнаружения датчика ограничена.

(2)	На поворотах, если автомобиль, оснащенный SCC, движется со скоростью высокой скорости автомобиль может выскользнуть наружу. Поэтому снизьте скорость на поворотах, даже если впереди нет автомобиля. (Тормоза нет под контролем SCC.)

(3)	Если впереди идущее транспортное средство входит в поворот, следуя за транспортным средством на прямой дороге автомобиль, оснащенный SCC, может ускоряться соблюдать следующую дистанцию.

Предупреждающий сигнал

Если транспортное средство, оборудованное SCC, замедляется из-за того, что транспортное средство впереди замедляется или перемещается в вашу полосу, предупреждение сработает.

(1)	В случае, если транспортное средство, оснащенное SCC, может замедлить должным образом системой – без предупреждения

(2)

В случае, если транспортное средство, оборудованное SCC, не может замедлить правильно по системе

–	ЖК-дисплей в кластере будет мигать, и появится предупреждение. прозвучит зуммер. (Предупреждение и замедление система будет работать до тех пор, пока не будет нажата педаль тормоза.)

(3)

Если движущееся впереди транспортное средство (скорость транспортного средства: менее 30 км/ч) исчезает на следующую полосу, контролируя следующее расстояние, предупреждение прозвучит звуковой сигнал и появится сообщение. Настройте свой автомобиль скорость для транспортных средств или объектов, которые могут внезапно появиться впереди из вас.

Разгон водителем

Даже когда автомобиль замедляется системой SCC, автомобиль можно ускорить нажатием педали акселератора. Когда система SCC горит, и водитель нажимает педаль акселератора, ЖК-дисплей в кластер будет мигать.

• Условия работы умного круиз-контроля

–	Скорость автомобиля примерно 30–180 км/ч (20–111,8 миль в час). : Когда впереди нет автомобиля Скорость автомобиля примерно 10–180 км/ч (6–111,8 миль в час). : Когда впереди находится автомобиль

–	Трансмиссия в D или спортивном режиме

–	Выключатель "ESP OFF" ВЫКЛ.

–	Переключатель "КРУИЗ" ВКЛ.

При указанных выше условиях активируйте круиз-систему с помощью переключатель «SET/–» или «RES/+».

• Условия отключения интеллектуального круиз-контроля

–	Выключатель "КРУИЗ" ВЫКЛ.

–	Включите переключатель "ОТМЕНА"

–	Нажата педаль тормоза

–	Водительская дверь открыта

–	Скорость автомобиля более 180 км/ч (111,8 миль в час)

–	Передача в N или P или R

–	Работа ESP/TCS/ABS

–	Педаль акселератора нажата более 300 секунд

–	Выключатель ESP OFF" включен (горит индикатор ESP OFF)

–	Задействован стояночный тормоз

–	Сбой системы (горит предупреждающий индикатор)

–	Трещина, повреждение или неправильная установка умного круиз-контроля крышка блока (горит предупреждающий индикатор)

–	Неполная компенсация смещения датчика скорости рыскания

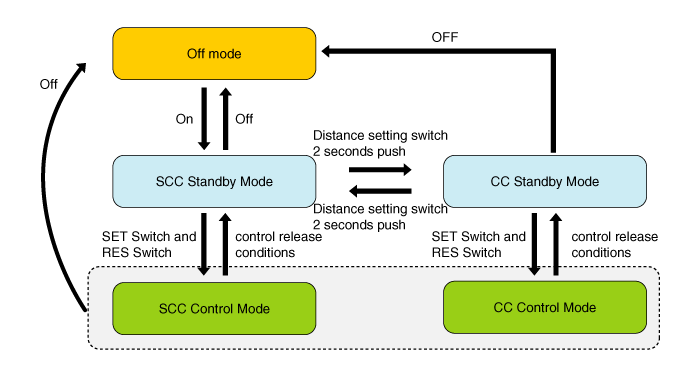

Функция круиз-контроля

Водитель может использовать только режим круиз-контроля (контроль скорости). функцию), выполнив следующие действия:

Когда система Smart Cruise Control включена (режим SCC Standby), нажмите расстояние до переключателя расстояния более 2 секунд. «Умный круиз-контроль (SCC)" и "Режим круиз-контроля (CC)". режим круиз-контроля такой же, как у интеллектуального круиз-контроля режим.

При использовании режима круиз-контроля водитель должен вручную получить доступ к расстояние до других транспортных средств, так как система не будет автоматически тормозить до снизить скорость для других транспортных средств.

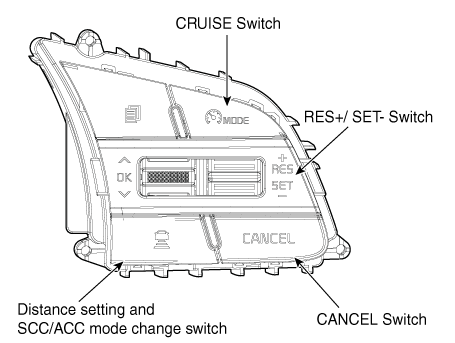

Главный выключатель круиза (CRUISE)

Интеллектуальная система круиз-контроля включается нажатием кнопки круиз «ON/OFF». выключатель.

Переключатель установки/выбега (SET/–)

Переключатель «SET/–», расположенный с правой стороны рулевой колонки, имеет две функции.

Функция установки - Нажмите переключатель «SET/–» и отпустите его на желаемой скорости. Отпустите педаль акселератора. Желаемая скорость будет поддерживаться автоматически.

На низкой скорости 10~180 км/ч (6 миль/ч~111,8 миль/ч) впереди должно быть транспортное средство. автомобиля водителя. Целевая скорость установлена на 30 км/ч (20 миль в час).

Функция выбега — нажмите переключатель «SET/–» и удерживайте его, когда умный круиз контроль включен. Автомобиль будет постепенно замедляться. Отпустите переключатель в желаемом скорость.

Желаемая скорость будет поддерживаться. Нажмите переключатель «SET/–» и отпустите его. быстро.

При быстром нажатии и отпускании переключателя «SET/-» крейсерская скорость уменьшиться на 1,0 км/ч. Кроме того, при нажатии и удержании переключателя «SET/-» круиз-контроль скорость уменьшится на 5,0 миль в час.

Если скорость автомобиля выше установленной скорости при нажатии на педаль акселератора педали, скорость автомобиля будет заданной скоростью.

Переключатель возобновления/ускорения (RES/+)

Переключатель «RES/+», расположенный с правой стороны рулевой колонки, имеет две функции.

Функция возобновления — если какой-либо другой метод, кроме круиза «ВКЛ/ВЫКЛ» главный переключатель использовалась для временной отмены крейсерской скорости, и система все еще активирована, самая последняя установленная скорость автоматически возобновится при нажатии переключателя «RES/+».

Функция ускорения - нажмите переключатель «RES/+» и удерживайте его, когда умный круиз контроль включен. Автомобиль будет постепенно ускоряться. Отпустите переключатель на желаемая скорость. Желаемая скорость будет поддерживаться.

При быстром нажатии и отпускании переключателя «SET/+» крейсерская скорость увеличить на 1,0 км/ч. Кроме того, при нажатии и удержании переключателя «RES/+» круиз-контроль скорость увеличится на 5,0 миль в час.

Переключатель отмены (CANCEL)

Система круиз-контроля временно отключается нажатием переключателя «ОТМЕНА».

Переключатель управления дистанцией следования

Эта система помогает вам установить дистанцию до впереди идущего автомобиля и поддерживать выбранное расстояние следования, даже если вы не нажимаете педаль акселератора или педаль тормоза.

Выберите подходящее расстояние следования в зависимости от дорожных условий и автомобиля. скорость.

При каждом нажатии кнопки следующее расстояние изменяется следующим образом:

например, Расстояние 4 → Расстояние 3 → Расстояние 2 → Расстояние 1 → Расстояние 4

Если вы едете со скоростью 90 км/ч (55,9 миль/ч), следующее расстояние сохраняется следующим образом:

Расстояние 4 - примерно 52,5 м

Расстояние 3 - примерно 40 м

Расстояние 2 - примерно 32,5 м

Расстояние 1 - примерно 25 м

Следующее расстояние каждого этапа изменяется в зависимости от скорости автомобиль впереди.

Принципиальные диаграммы

Таблицы симптомов неисправностей

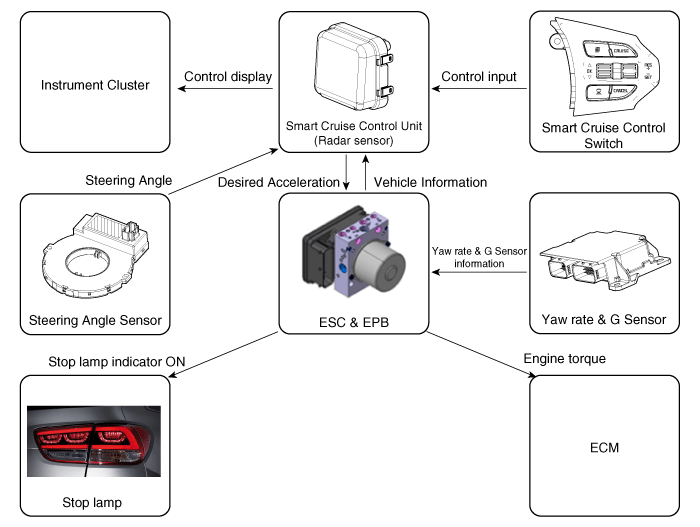

Составные части и схема функций

Составная часть	Функция
Переключатель круиз-контроля	Введите заданную скорость и расстояние в ЭБУ SCC.
Приборный щиток	Отображать различную информацию, введенную из SCC.
Умный круиз-контроль	Распознавайте и отслеживайте транспортное средство впереди. Рассчитать скорость и расстояние до цели Запросить ускорение и замедление в ESP
В постоянного тока (HECU)	Автоматическое торможение и запрос управления крутящим моментом двигателя к двигателю (ECM) Запросите включение индикатора стоп-сигнала
Двигатель (ЭБУ)	Контролируйте крутящий момент двигателя
Стоп-сигнал	Индикатор стоп-сигнала горит

Переключатель круиз-контроля

Компоненты и расположение компонентов Компоненты 1. Правый переключатель дистанционного управления (путевой компьютер + SCC) Принципиальные диаграммы Принципиальная электрическая схема ...

Умный круиз-контроль

Технические характеристики Спецификация Элемент Спецификация Источник питания (В) 12 Рабочее напряжение (В) 9 - 16 ...
