Kia Forte: электрическая система двигателя/система зажигания
Описание и работа
Момент зажигания контролируется электронной системой управления опережением зажигания.
Стандартные справочные данные опережения зажигания для условий работы двигателя
предварительно запрограммированы в памяти ECM (модуля управления двигателем).
Определяются условия работы двигателя (скорость, нагрузка, состояние прогрева и т. д.).
по различным датчикам. Основываясь на этих сигналах датчиков и данных опережения зажигания,
сигналы на прерывание первичного тока отправляются в ECM.
Катушка зажигания активируется, и синхронизация контролируется.
Процедуры ремонта
|
Осмотрите катушку зажигания в сборе и
Выполнить тест искры
|
|
1.
|
Проверьте коды DTC.
|
•
|
Если код неисправности присутствует, выполните поиск и устранение неисправностей в соответствии с
с процедурой для этого DTC. (См. руководство по коду неисправности)
|
|
|
|
2.
|
Проверьте, возникают ли искры.
|
(1)
|
Снимите кожух двигателя.
|
|
(2)
|
Снимите центральную крышку головки блока цилиндров.
|
|
(3)
|
Снимите катушки зажигания.
|
|
(4)
|
С помощью свечного ключа снимите свечи зажигания.
|
|
(5)
|
Отсоедините 4 разъема форсунки.
|
|
(6)
|

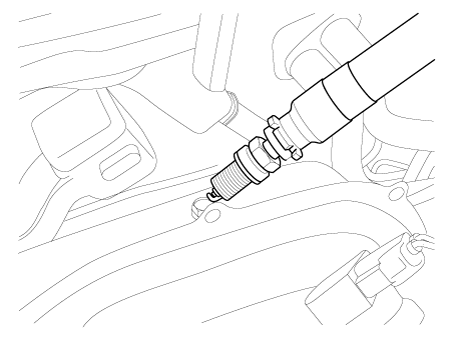

Заземлите свечу зажигания на двигатель.
|
|
(7)
|
Проверьте, не возникает ли искра на каждой свече зажигания во время работы двигателя.
коленчатый.
|
|
•
|
Не проворачивайте двигатель более 5 секунд.
|
|
|
|
3.
|

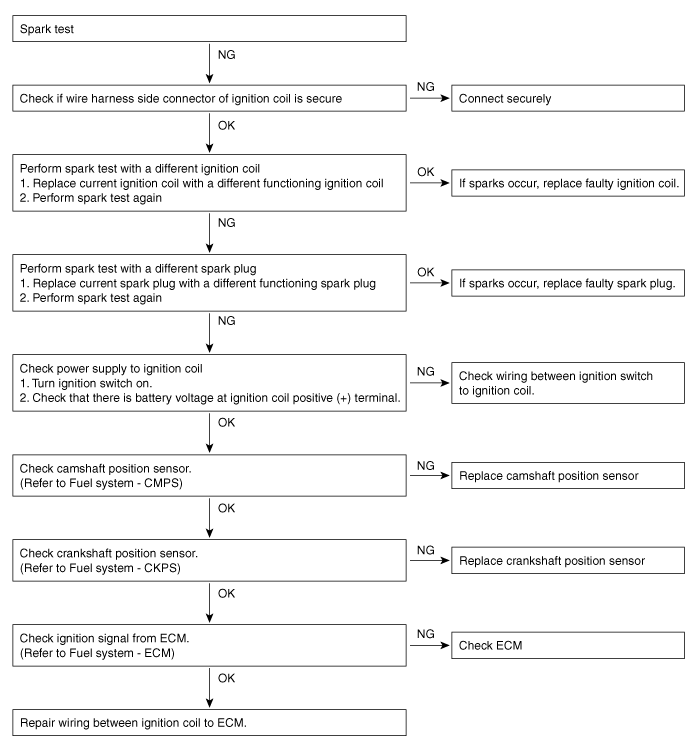

Если искры не возникают, выполните следующую проверку.
|
|
4.
|
С помощью свечного ключа установите свечи зажигания.
|
|
5.
|
Установите катушки зажигания.
|
|
6.
|
Установите центральную крышку головки блока цилиндров и крышку двигателя.
|
Поиск неисправностей
Симптом
|
Подозрительная зона
|
Средство
|
Двигатель не запускается или запускается с трудом
заводится (заводится нормально)
|
Выключатель замка зажигания
|
Осмотрите выключатель замка зажигания или замените его при необходимости
|
Катушка зажигания
|
Осмотрите катушку зажигания или замените при необходимости
|
Свечи зажигания
|
Осмотрите свечи зажигания или замените при необходимости
|
Проводка зажигания отсоединена или повреждена
|
Отремонтируйте проводку или замените при необходимости
|
Грубый холостой ход или глохнет
|
Проводка зажигания
|
Отремонтируйте проводку или замените при необходимости
|
Катушка зажигания
|
Осмотрите катушку зажигания или замените при необходимости
|
Двигатель колеблется/плохое ускорение
|
Свечи зажигания и провода свечей зажигания
|
Осмотрите свечи зажигания / кабель или замените при необходимости
|
Проводка зажигания
|
Отремонтируйте проводку или замените при необходимости
|
Плохой пробег
|
Свечи зажигания и провода свечей зажигания
|
Осмотрите свечи зажигания / кабель или замените при необходимости
|
