Kia Forte: модуль подушки безопасности / модуль шторной подушки безопасности (CAB)

Киа Kia Forte 2019-2023 (БД) Руководство по ремонту / Сдержанность / Модуль подушки безопасности / Модуль шторной подушки безопасности (CAB)

Описание и работа

Описание

Установленные внутри обшивки потолка шторки безопасности (CAB) защищают водителя. и пассажиров от опасности в eSRSCM определяет срабатывание шторки безопасности на основе сигнала датчика бокового удара (SIS). SRSCM определяет раскрытие шторки подушка безопасности с помощью сигнала датчика бокового удара (SIS).

Никогда не пытайтесь измерить сопротивление цепи модуля подушки безопасности. даже если вы используете указанный тестер. Если сопротивление цепи измерено с помощью тестера, случайное срабатывание подушки безопасности приведет к серьезным личный вред.

Компоненты и расположение компонентов

Компоненты

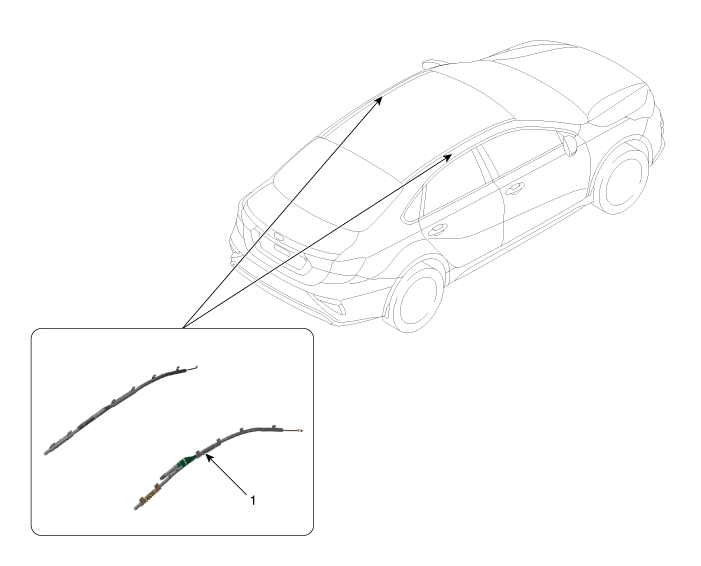

1. Шторка безопасности (CAB)

Процедуры ремонта

Удаление

Отсоедините отрицательную клемму аккумуляторной батареи.

После отсоединения кабелей подождите не менее 30 секунд.

2.	Снимите обшивку крыши. (См. Кузов — «Обшивка крыши в сборе»)

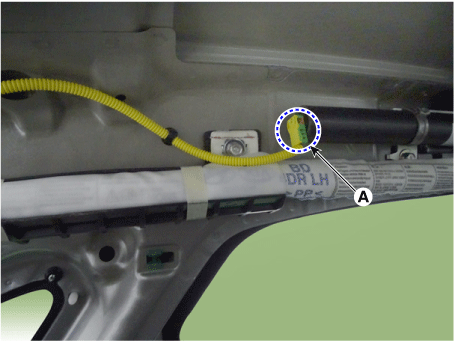

3.	Отсоедините разъем (А) модуля шторной подушки безопасности.

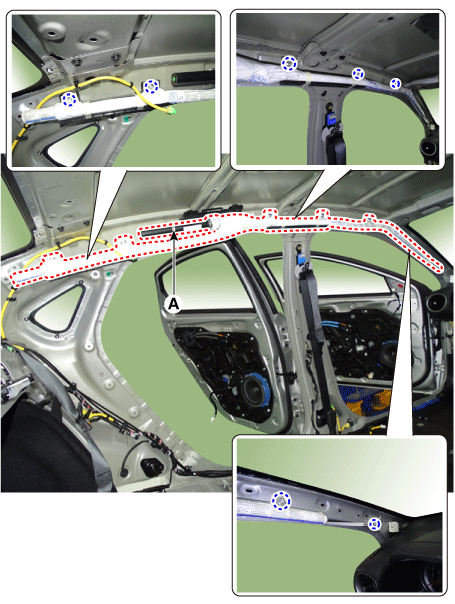

Снимите модуль шторки безопасности (А), предварительно ослабив болты.

Момент затяжки :

7,8–11,7 Н·м (0,8–1,2 кгс·м, 5,7–8,6 фунт-фут)

Никогда не перекручивайте модуль подушки безопасности при его установке. Если модуль перекручен, модуль подушки безопасности может работать неправильно.

Монтаж

Установите в порядке, обратном снятию.

•	Используйте цвет предложения и строки в модуле, чтобы идентифицировать шторная подушка безопасности.

–	Левая сторона: синяя этикетка

–	Правая сторона: Красная этикетка

•	Никогда не перекручивайте модуль подушки безопасности при его установке. Если модуль перекручен, модуль подушки безопасности может работать неправильно.

2.	После установки модуля подушки безопасности проверьте правильность работы системы: Включите зажигание. Индикатор SRS должен загореться на около шести секунд, а затем выключается.

Поиск неисправностей
