Модуль боковой подушки безопасности (SAB)

Описание и работа

Описание

Установленные внутри переднего сиденья боковые подушки безопасности (SAB) защищают водителя и переднего пассажира от опасности в случае бокового столкновения. SRSCM определяет развертывание боковой подушки безопасности по сигналу датчика бокового удара (SIS).

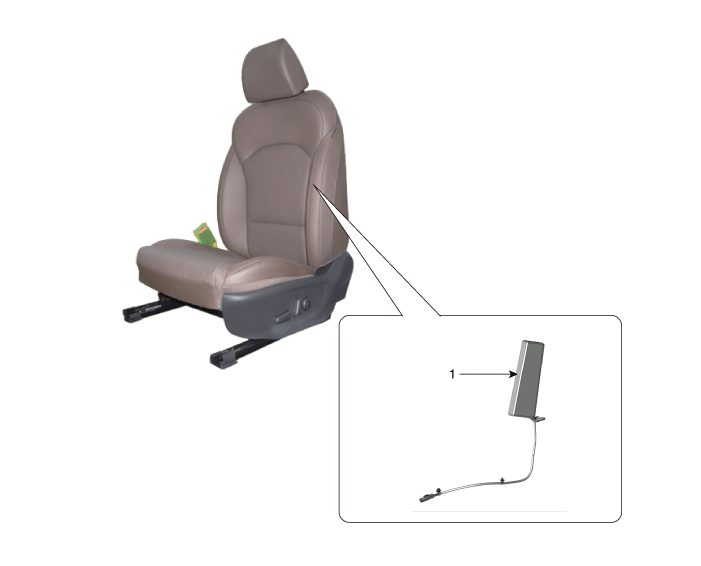

Компоненты и расположение компонентов

Компоненты

Процедуры ремонта

Удаление

1. 1

   Отсоедините отрицательную клемму аккумуляторной батареи.

2. 2

   Снимите заднюю крышку переднего сиденья.

   (См. Кузов — «Крышка спинки переднего сиденья»)

3. 3

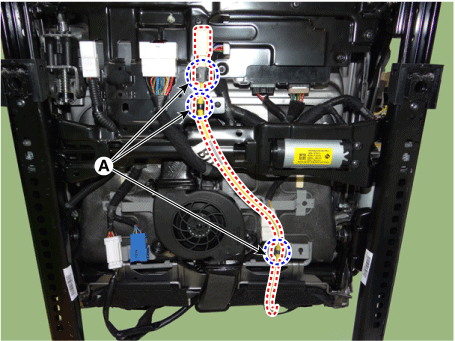

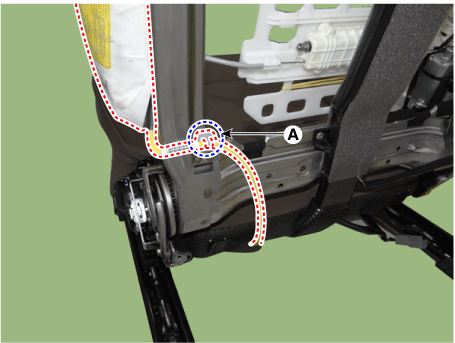

   Снимите проводку боковой подушки безопасности после ослабления проводки боковой подушки безопасности. зажимы (А).





4. 4

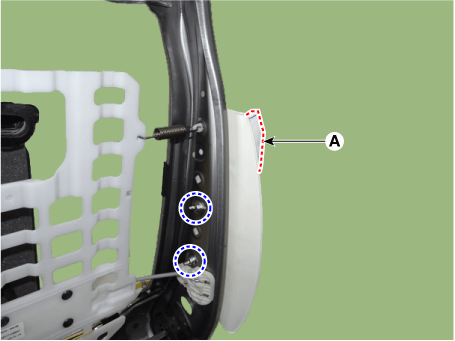

   Снимите боковую подушку безопасности (А) после ослабления гаек.

   Момент затяжки :

   5,8–7,8 Н·м (0,6–0,8 кгс·м, 4,3–5,7 фунт-фут, 52,0–69,4 фунт · дюйм)



Монтаж

1. 1

   Установите в порядке, обратном снятию.

2. 2

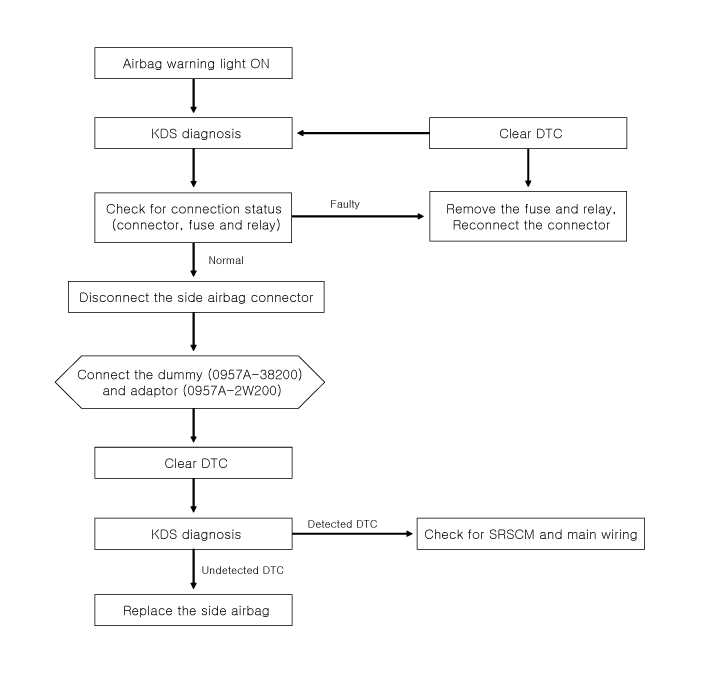

   После установки модуля подушки безопасности проверьте правильность работы системы:

Поиск неисправностей

Поиск неисправностей
