Kia Forte: модуль подушки безопасности / модуль подушки безопасности пассажира (PAB)
Описание и работа
Подушка безопасности пассажира (PAB), установленная внутри защитной панели, защищает переднюю часть
пассажира при лобовом столкновении. SRSCM определяет, следует ли развертывать и когда
ПАБ.
|
Никогда не пытайтесь измерить сопротивление цепи модуля подушки безопасности.
(пиропатрон), даже если вы используете указанный тестер. Если сопротивление цепи
измеряется тестером, случайное срабатывание подушки безопасности приведет к серьезным
личный вред.
|

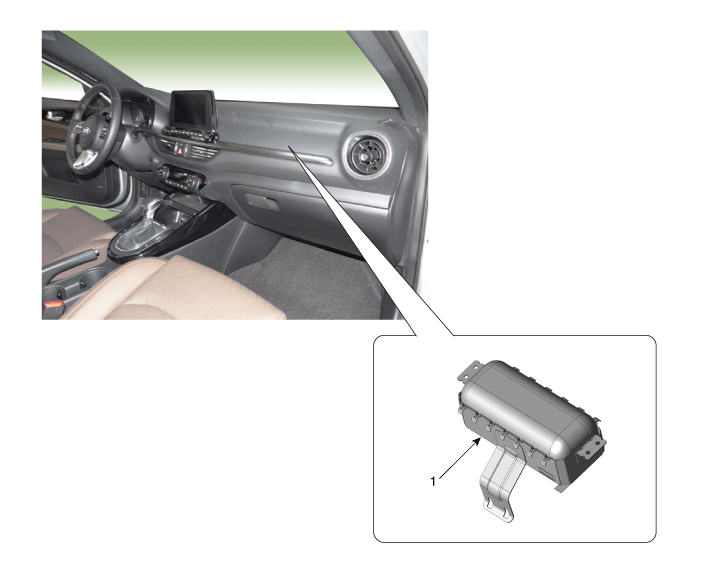

Компоненты и расположение компонентов
1. Подушка безопасности пассажира (PAB)
|
|
Процедуры ремонта
|
1.
|
Отсоедините отрицательную клемму аккумулятора.
|
После отсоединения кабелей подождите не менее 30 секунд.
|
|
|
2.
|
Снимите основную защитную накладку.
(См. раздел «Кузов» — «Главная аварийная подушка в сборе»)
|
Если PAB был развернут, замените поврежденную аварийную подушку.
|
|
|
3.
|

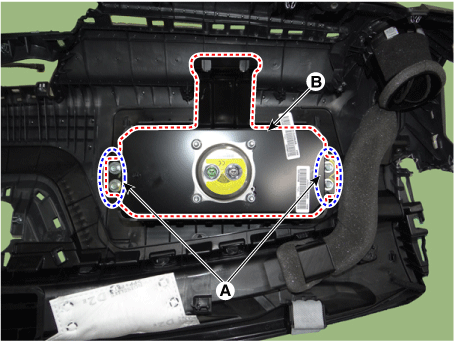

Снимите подушку безопасности пассажира, ослабив болты (А).
|
Момент затяжки :
3,9–5,8 Н·м (0,4–0,6 кгс·м, 2,8–4,3 фунт-фут, 34,7–52,0
фунт · дюйм)
|
|
Снятый модуль подушки безопасности следует хранить в чистом, сухом месте.
крышкой подушки вверх.
|
|
|
1.
|
Установите в порядке, обратном снятию.
|
|
2.
|
После установки модуля подушки безопасности проверьте правильность работы системы:
Включите зажигание. Индикатор SRS должен загореться на
около шести секунд, а затем выключается.
|

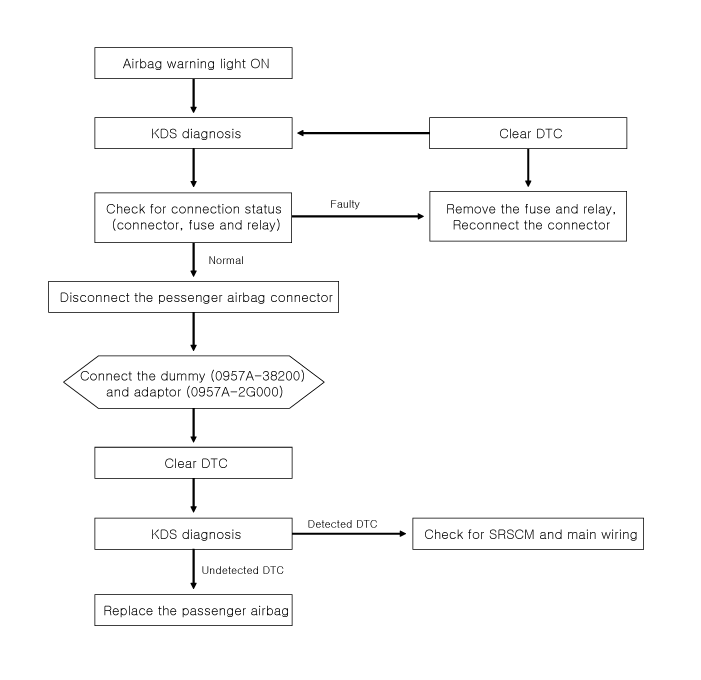

Поиск неисправностей
