Мощный МОП-транзистор

Описание и работа

Описание

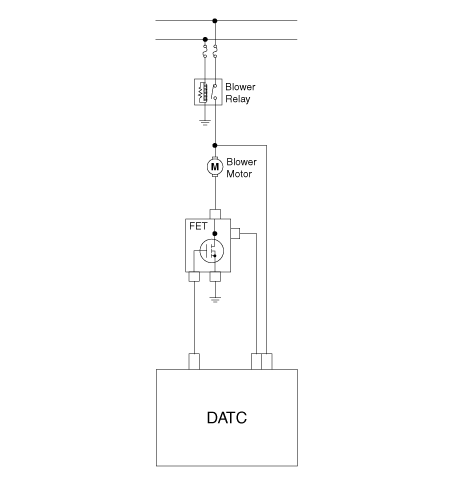

Он устанавливается на DATC и регулирует скорость вращения вентилятора, точно контролируя напряжение, подаваемое на двигатель вентилятора.

Процедуры ремонта

осмотр

1. 1

   Включите зажигание.

2. 2

   Вручную задействуйте переключатель управления и измерьте напряжение вентилятора. мотор.

3. 3

   Выберите переключатель управления, чтобы поднять напряжение до высокой скорости.



   Спецификация

   Скорость вентилятора (ручная)	Напряжение двигателя (В)
   1	4,3 В
   2	5,0 В
   3	6,3 В
   4	7,6 В
   5	8,8 В
   6	10,1 В
   7	11,3 В
   8	Батарея

Замена

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

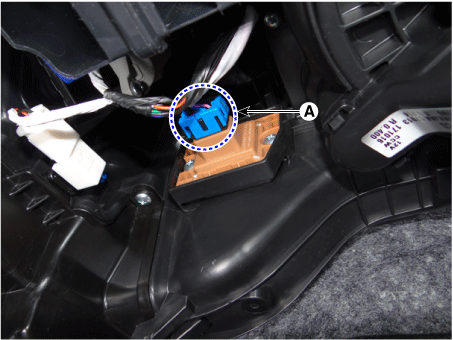

   Отсоедините разъем силового МОП-транзистора (А).



3. 3

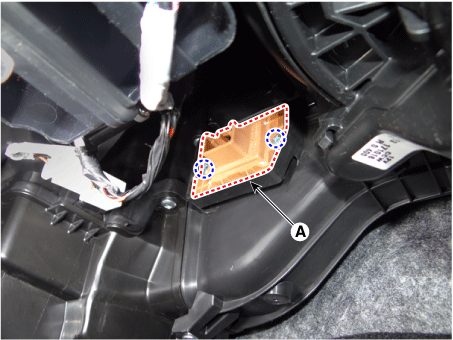

   Ослабив крепежные винты, снимите силовой МОП-транзистор (А).



4. 4

   Для установки выполните процедуру удаления в обратном порядке.
