Лобовое стекло

Компоненты и расположение компонентов

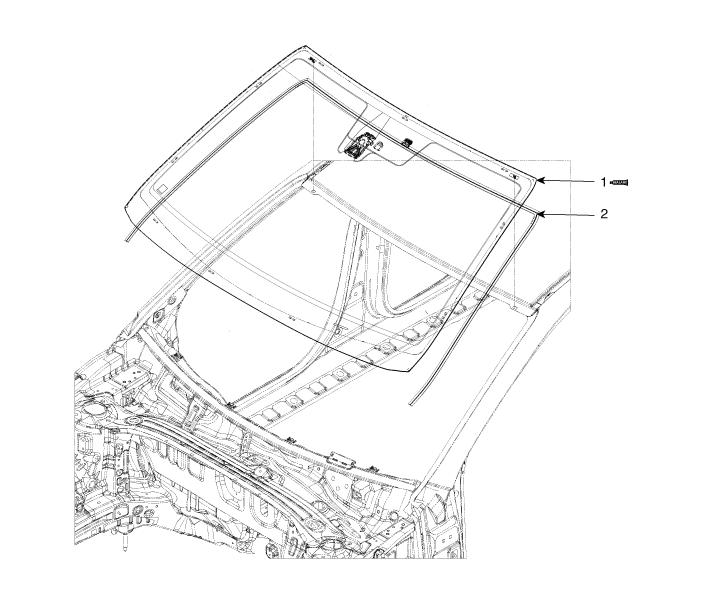

Компоненты

Процедуры ремонта

Замена

[Удаление]

1. 1

   Снимите боковой молдинг крыши.

   (См. Боковые молдинги кузова — «Боковые молдинги крыши»)

2. 2

   Снимите облицовку передней стойки.

   (Задняя часть внутренней отделки — «Облицовка передней стойки»)

3. 3

   Снимите внутреннее зеркало заднего вида в сборе.

   (См. Зеркало - «Внутреннее зеркало заднего вида»)

4. 4

   Снимите верхнюю крышку капота.

   (См. «Верхняя крышка кожуха»)

5. 5

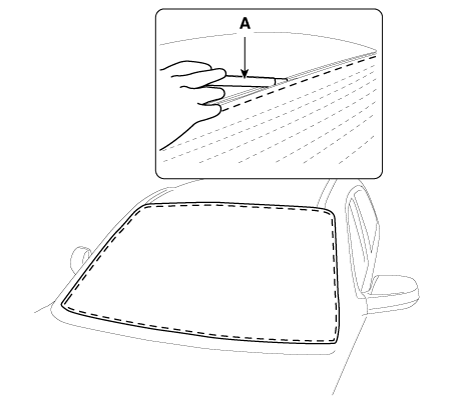

   С помощью канцелярского ножа (А) аккуратно снимите молдинг ветрового стекла.



6. 6

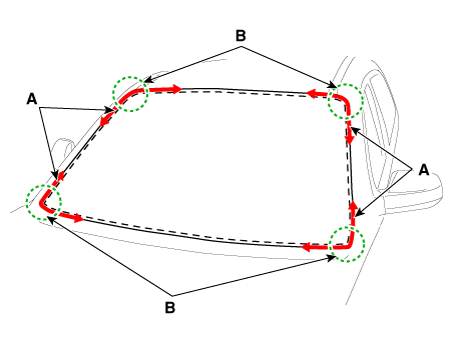

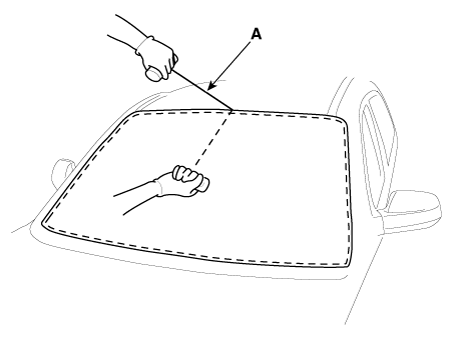

   Отрежьте герметик на краю (B), потянув за рояльную струну (A). влево и вправо.



7. 7

   Проденьте рояльную струну (А) через угол ветрового стекла и вставьте проволочные зажимы в оба конца проволоки.



8. 8

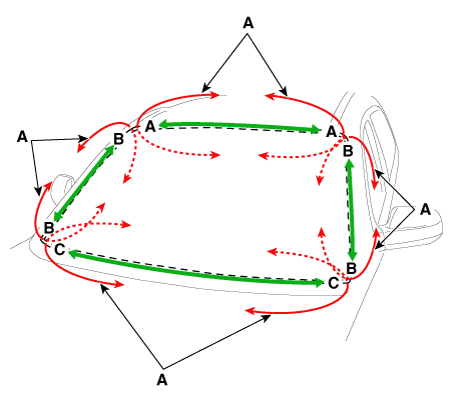

   Срежьте герметик на (A - A), (B - B), (C - C), потянув за пианино. провод (A) влево и вправо.



9. 9

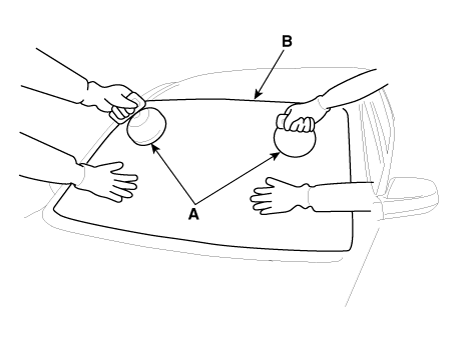

   Аккуратно снимите ветровое стекло (В) с помощью держателя стекла (А).



[Монтаж]

1. 1

   Используя нож, соскребите остатки герметика вокруг панели кузова, оставляя около 2 мм - толщина герметика (0,0079 дюйма) на склеиваемой поверхности. При установке новое ветровое стекло, сделайте установочные метки на ветровом стекле и тело.

2. 2

   Протрите края панели кузова и ветрового стекла спиртом. Применять нанесите грунтовку на края лобового стекла и прикрепите молдинг к края.

3. 3

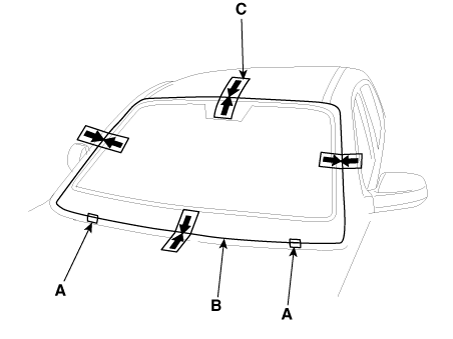

   Установите прокладку (A) временно установите ветровое стекло (B) с маркировка обязательно расположите их по центру, а затем поместите выравнивание отметка (С).



4. 4

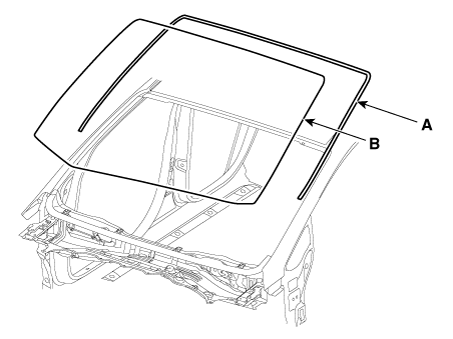

   Снимите ленту с молдинга ветрового стекла (А) и установите молдинг на лобовом стекле (B).



5. 5

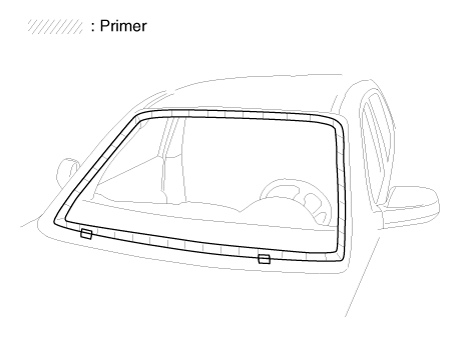

   Нанесите грунтовку для кузова на склеиваемую поверхность панели кузова.



6. 6

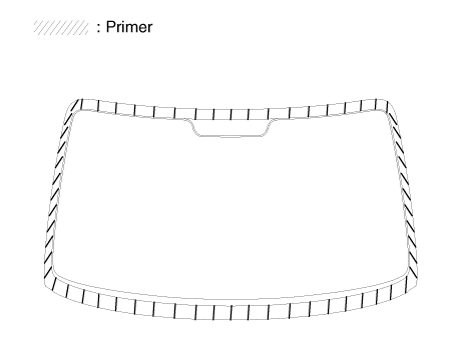

   Нанесите грунтовку для стекла на внешний край ветрового стекла.



7. 7

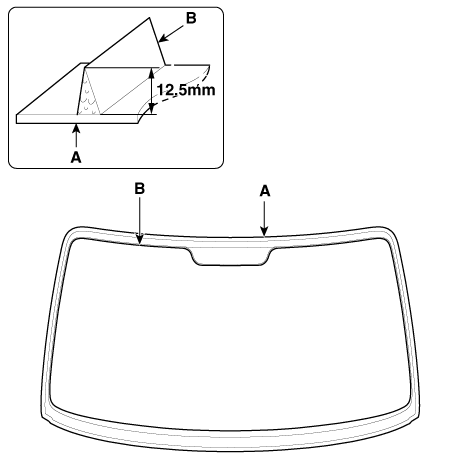

   Нанесите полоску герметика (B) вокруг ветрового стекла (A).



8. 8

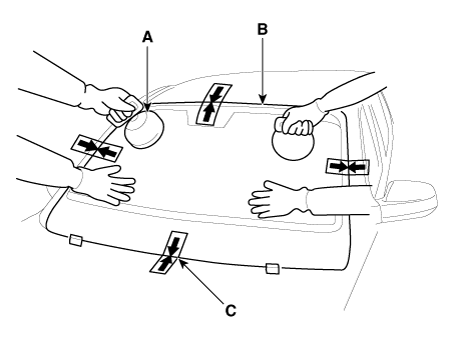

   С помощью держателя стекла (А) отрегулируйте ветровое стекло (В) по размеру. установочные метки (C) на кузове и слегка нажмите на ветровое стекло, чтобы сделайте края полностью сидящими на склеиваемой поверхности тела.



9. 9

   Чтобы убедиться, что нанесенный герметик полностью затвердел, оставьте автомобиль на ровной поверхности не менее 4 часов после установки лобового стекла стекло.

10. 10

    Проведите тест на утечку.

    • Испытание на герметичность должно быть проведено не менее чем через 4 часа после Установка лобового стекла завершена.

    • Не распыляйте воду под высоким давлением непосредственно на шов. область.

11. 11

    Установите верхнюю крышку капота.

    (См. «Верхняя крышка кожуха»)

12. 12

    Установите внутреннее зеркало заднего вида в сборе.

    (См. Зеркало - «Внутреннее зеркало заднего вида»)

13. 13

    Установить облицовку передней стойки.

    (Задняя часть внутренней отделки — «Облицовка передней стойки»)

14. 14

    Установите боковой молдинг крыши.

    (См. Боковые молдинги кузова — «Боковые молдинги крыши»)
