Компоненты и расположение компонентов

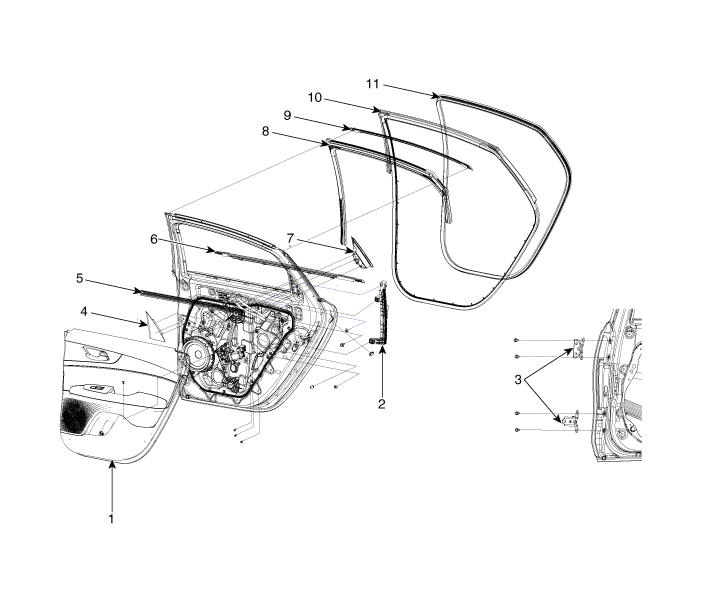

Компоненты

1. Обшивка задней двери
2. Нижний желоб задней двери
3. Петля задней двери
4. Внутренняя крышка дельты задней двери
5. Ремень задней двери внутри уплотнителя
6. Ремень задней двери снаружи уплотнителя

7. Молдинг треугольной задней двери
8. Накладка на ветровое стекло задней двери
9. Молдинг коробки задней двери
10. Боковой уплотнитель задней двери
11. Боковой уплотнитель кузова задней двери

Процедуры ремонта

Корректирование

Регулировка стекла

Проверьте канал стеклохода на наличие повреждений или износа и замените его. их при необходимости.

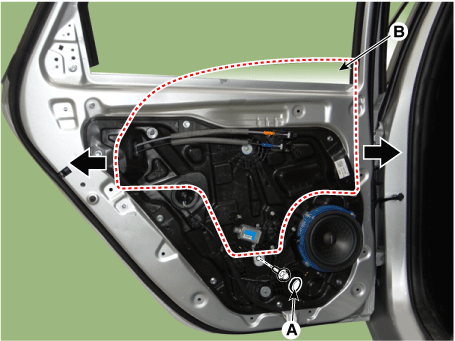

1.	Снимите обивку задней двери. (См. Задняя дверь — «Облицовка задней двери»)

2.	Отделите отверстие монтажной заглушки (А) от модуля задней двери.

3.	После ослабления болтов крепления стекла отрегулируйте расстояние между стеклами. (B), перемещая стекло из стороны в сторону, а затем затяните болты.

4.	Проверить стекло на нормальную работу.

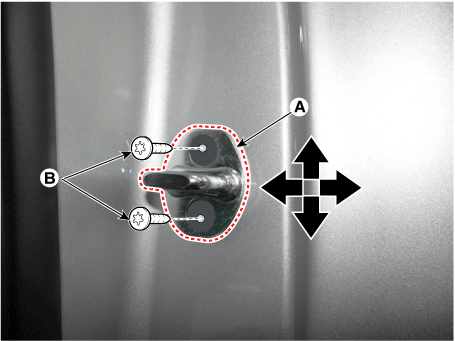

Регулировка дверной защелки

Убедитесь, что дверь надежно защелкивается, не хлопая ею. Если необходимо отрегулируйте фиксатор (A): Гайки фиксатора зафиксированы. Нападающий может быть в порядке регулируется вверх или вниз, внутрь или наружу.

Ослабив крепежный винт, отрегулируйте фиксатор (А), перемещая вперед и назад или из стороны в сторону, а затем затяните болты (Б).

Момент затяжки :

(B): 18,6–33,3 Н·м (1,9–3,4 кгс·м, 13,7–24,6 фунт·фут)

2.	Постучите по бойку пластиковым молотком, чтобы отрегулировать бойок. Нападающий не будет сильно двигаться, но даст некоторую корректировку.

3.	Удерживая внешнюю ручку, прижмите дверцу к кузову, чтобы Убедитесь, что ответная планка прилегает к корпусу заподлицо. Если дверь хорошо запирается, затяните винты и проверьте еще раз.

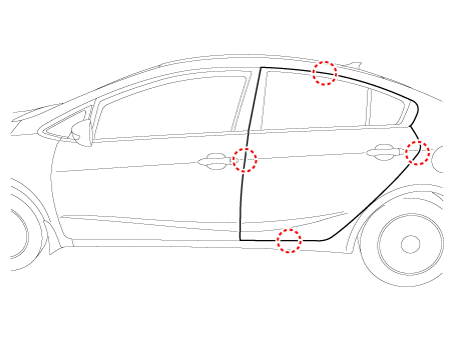

Регулировка положения двери

После установки задней двери убедитесь, что корпус прилегает заподлицо/параллельно ко всем краям входной двери. Убедитесь, что края двери и корпуса параллельны. Перед регулировкой замените крепежные болты.

1.	Убедитесь, что края двери и корпуса параллельны.

2.	При регулировке дверей поставьте автомобиль на твердую ровную поверхность.

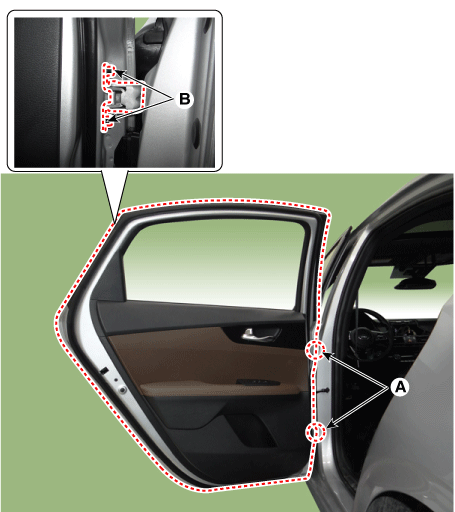

Отрегулируйте петли (А):

•	Слегка ослабьте болты крепления двери и вставьте дверь внутрь. или наружу до тех пор, пока он не окажется на одном уровне с корпусом.

•	Слегка ослабьте болты крепления петли и сдвиньте дверь назад. или вперед, вверх или вниз по мере необходимости, чтобы сделать зазоры равными.

•	Поместите хозяйственное полотенце на домкрат, чтобы не повредить дверь. при регулировке двери.

Момент затяжки

(B) : 21,6–31,4 Н·м (2,2–3,2 кгс·м, 15,9–23,1 фунт·фут)

4.	Смажьте шарнирные части шарниров, указанные стрелками.

5.	Проверьте наличие утечек воды.
