Ретрактор заднего ремня безопасности

Компоненты и расположение компонентов

Расположение компонента

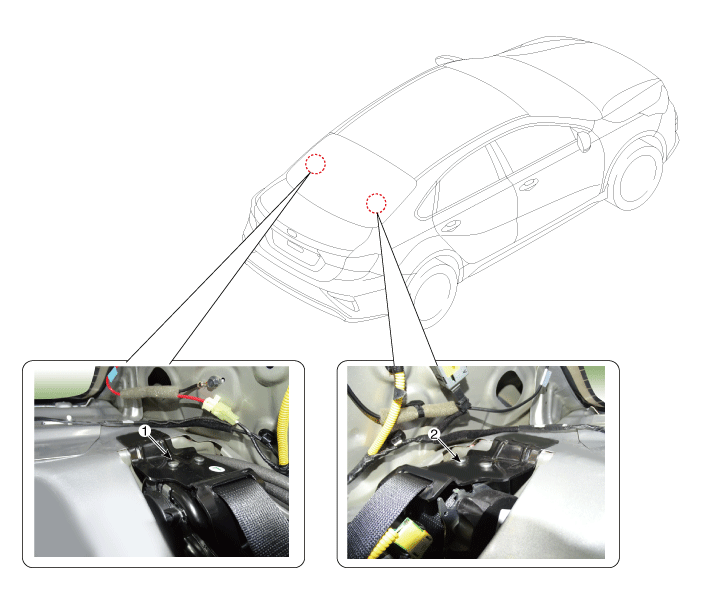

[4 двери]

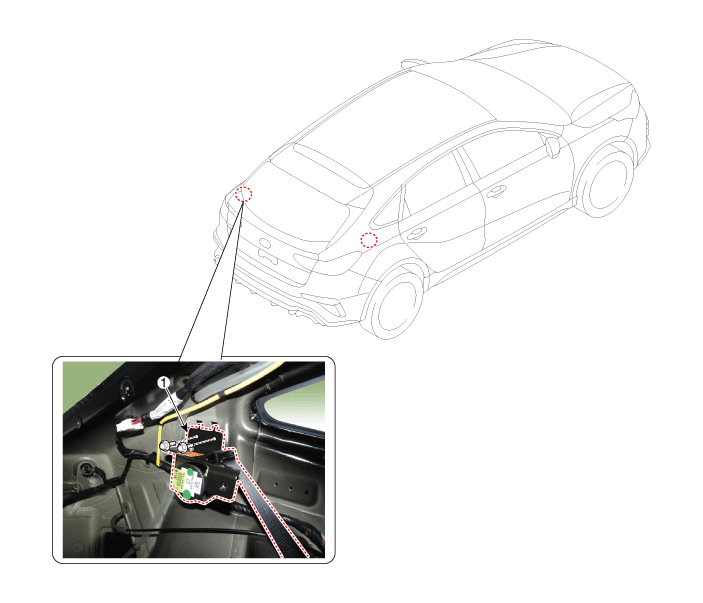

[5 дверь]

Процедуры ремонта

Замена

[4 двери]

1. 1

   Снимите обшивку лотка для пакетов.

   (См. Внутренняя отделка — «Отделка лотка для упаковки»)

2. 2

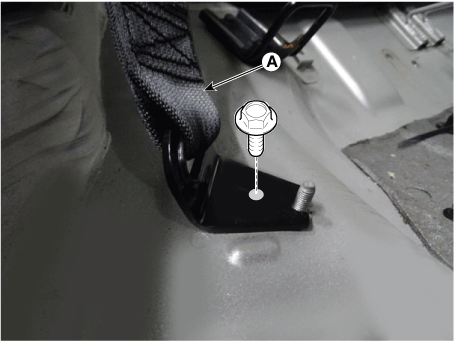

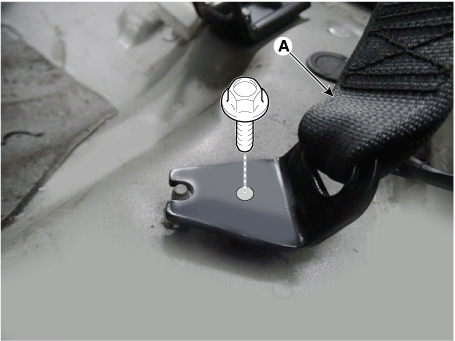

   Ослабив болт крепления, снимите нижний анкер ремня безопасности заднего сиденья. (А).

   Момент затяжки : 39,2–54 Н·м

   [левый]



   [Правый]



3. 3

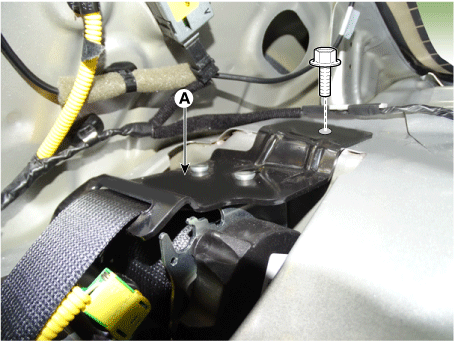

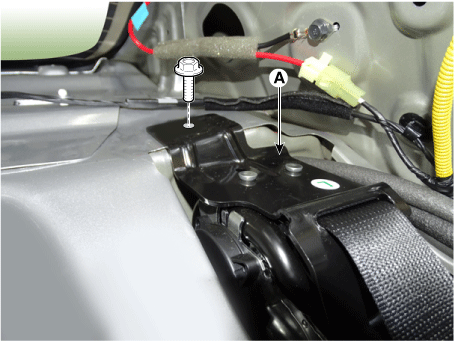

   Ослабьте болт крепления натяжителя, снимите задний ремень безопасности (А).

   Момент затяжки : 39,2–54 Н·м

   [левый]



   [Правый]



4. 4

   Для установки выполните процедуру удаления в обратном порядке.

[5 дверь]

1. 1

   Снимите боковую обшивку багажника.

   (См. Отделка багажника — «Боковая отделка багажника»)

2. 2

   Снимите облицовку задней стойки.

   (Задняя часть внутренней отделки — «Облицовка задней стойки»)

3. 3

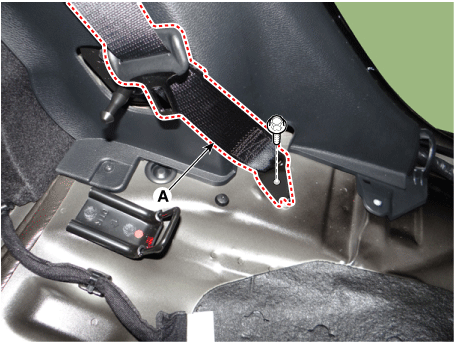

   Ослабьте крепежный болт и снимите нижнее крепление заднего ремня безопасности (А).

   Момент затяжки : 39,2–54 Н·м



4. 4

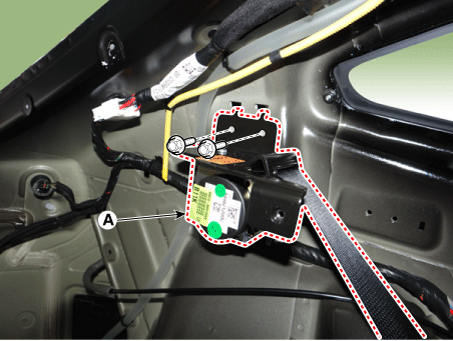

   Ослабьте крепежный болт и снимите натяжитель заднего ремня безопасности (А).

   Момент затяжки : 39,2–54 Н·м



5. 5

   Для установки выполните процедуру удаления в обратном порядке.
