Руль

Компоненты и расположение компонентов

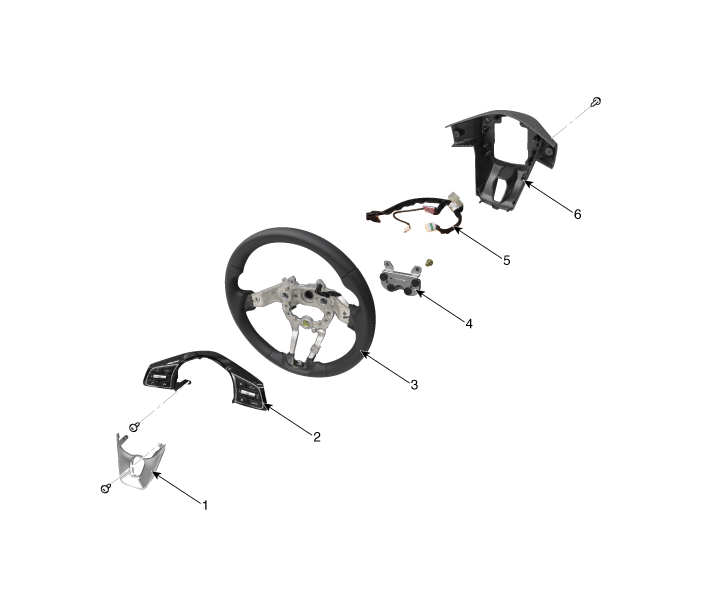

Компоненты

Процедуры ремонта

Снятие и установка

1. 1

   Отсоедините отрицательную клемму аккумуляторной батареи.

2. 2

   Поверните руль так, чтобы передние колеса смотрели прямо предстоящий.

3. 3

   Снимите модуль подушки безопасности водителя.

   (См. раздел «Удерживающая система — «Модуль подушки безопасности водителя (DAB) и часовая пружина»)

4. 4

   Отсоедините разъем рулевого колеса (А).



5. 5

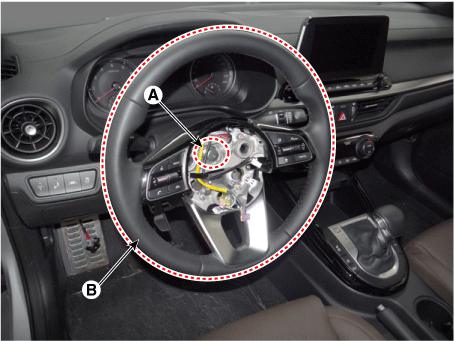

   Ослабьте болт (А) и снимите рулевое колесо (В).

   Момент затяжки: 44,1–49 Н·м



6. 6

   Установите в порядке, обратном снятию.

Разборка

1. 1

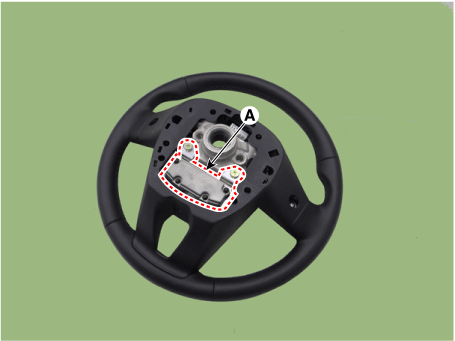

   Ослабьте винты и снимите динамический демпфер (А).



2. 2

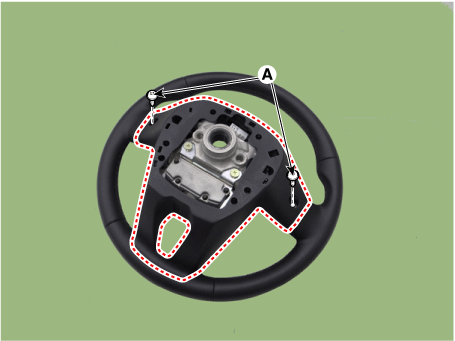

   Ослабьте винты (А) на нижней крышке.



3. 3

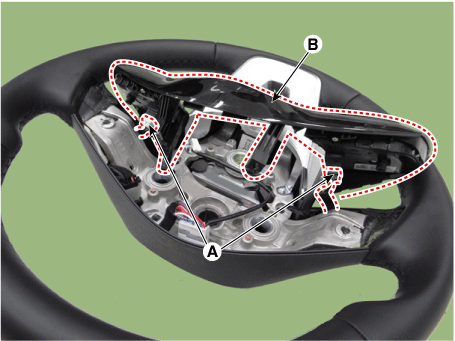

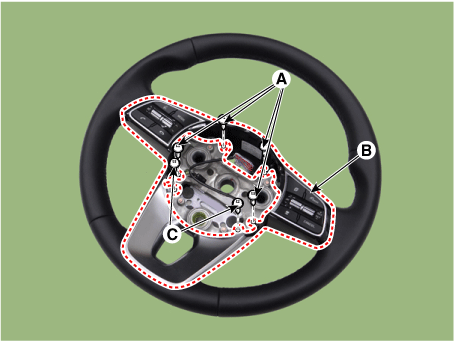

   Ослабьте винты (А) и затем отсоедините переключатель дистанционного управления (В).

4. 4

   Ослабьте винты (C) на лицевой панели.



5. 5

   Отсоедините разъемы (А) и снимите переключатель дистанционного управления. (Б).



6. 6

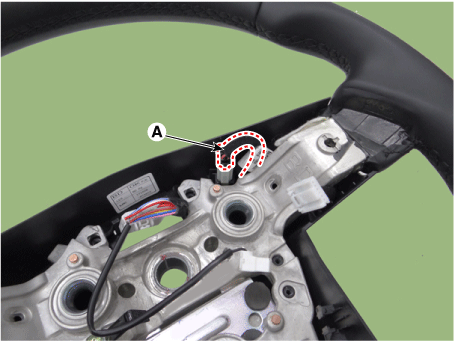

   Отсоедините разъем обогрева рулевого колеса (А).



7. 7

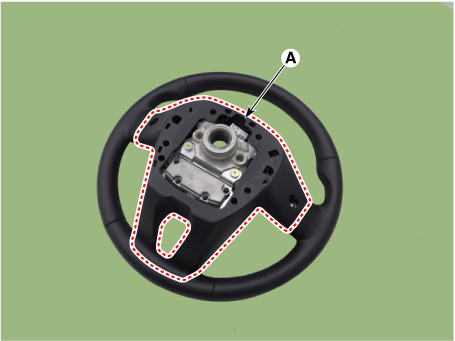

   Снимите нижнюю крышку (А).



8. 8

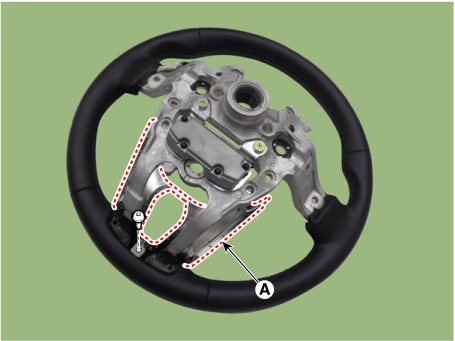

   Ослабьте винты и снимите лицевую панель (A).



9. 9

   Сборка в порядке, обратном разборке.
