Описание и работа

Описание

Система обогрева рулевого колеса улучшает температурный комфорт водителя за счет подогрев руля при ручном выборе.

Технические характеристики

Элемент	Спецификация
Напряжение	13,5 В
Сопротивление нагреваемой подушке	1,7 Ом ± 10 %
сопротивление NTC	10,0 кОм ± 5 % [25 °C (77 °F)]

Принципиальные диаграммы

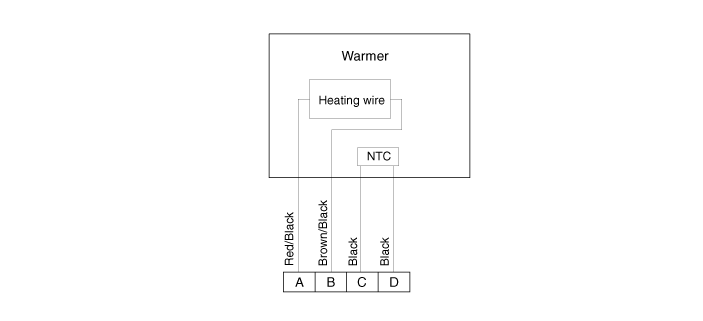

Схема системы

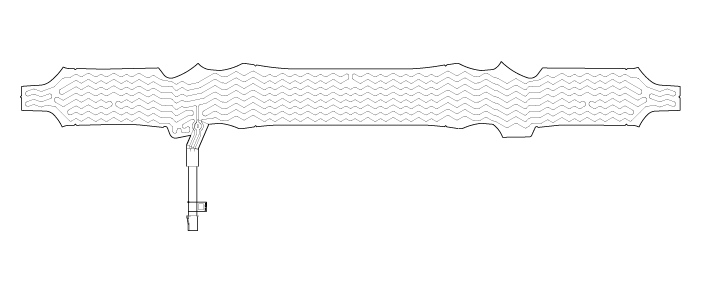

Накладка на руль с подогревом

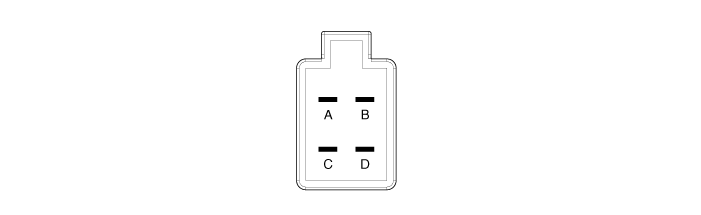

Соединитель жгута

Терминал Функция

Корпус	Приколоть	Функция	Цвет провода
Подушечка	А	НАГРЕВАТЕЛЬ	Красный/черный
	Б	Земля	Темно коричневый
	С	НТЦ +	Черный
	Д	НТЦ -	Черный

Процедуры ремонта

осмотр

Измерьте сопротивление NTC и нагревательной пластины.

–	Сопротивление NTC (черный / черный): 10,0 кОм ± 5 % [при 25 °C (77 °F)]

–	Сопротивление нагревательного элемента (красный, черный/коричневый, черный): 1,7 Ом ± 10 %

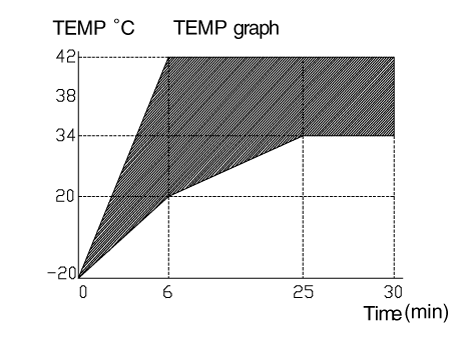

Измерьте температуру.

–	Температура сцепления с поверхностью колеса должна повышаться от -20 °C (-4 °F) до 20 °C (68 °F) в течение 6 минут

–	Температура сцепления с поверхностью колеса должна поддерживаться в пределах 38 ± 4 °С (100,4 °С). ± 39,2 °F) через 25 минут

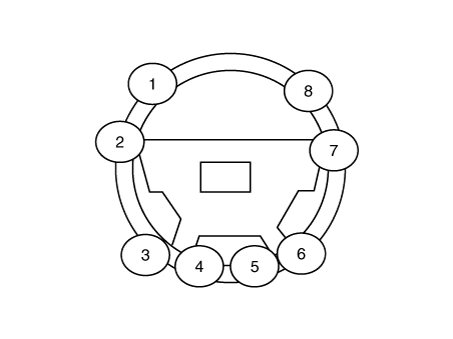

–	В это время включите, все точки измерения (1 - 8)
