Машинное отделение под прикрытием

Процедуры ремонта

Снятие и установка

Машинное отделение спереди снизу Крышка.

1. 1

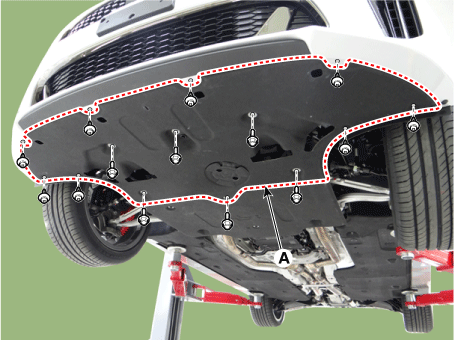

   Снимите переднюю нижнюю крышку моторного отсека (A).

   Момент затяжки : 7,8–11,8 Н·м



2. 2

   Установите в порядке, обратном снятию.

Задняя нижняя часть моторного отсека Крышка.

1. 1

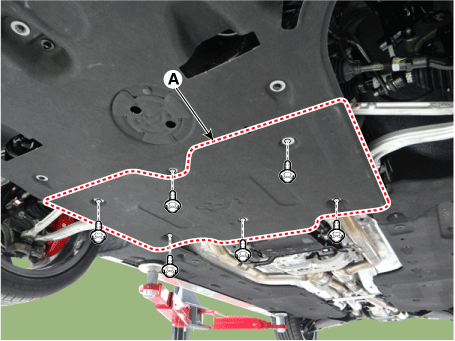

   Снимите заднюю нижнюю крышку моторного отсека (A).

   Момент затяжки : 7,8–11,8 Н·м



2. 2

   Установите в порядке, обратном снятию.

Боковая крышка машинного отделения [полный привод]

1. 1

   Снимите переднюю нижнюю крышку машинного отделения.

2. 2

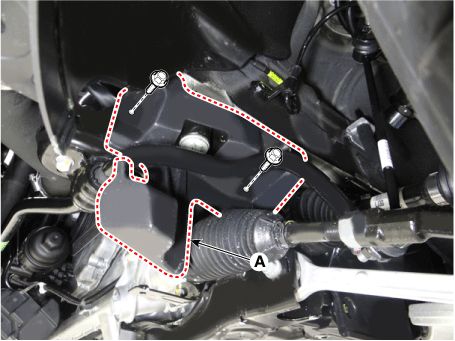

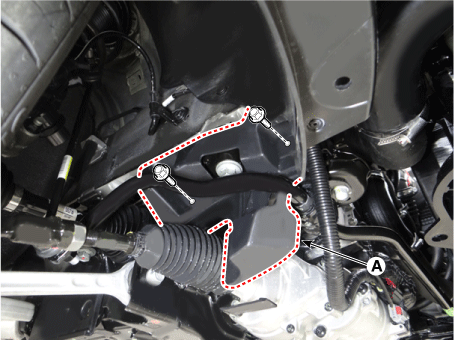

   Снимите переднюю боковую крышку моторного отсека (А).

   Момент затяжки : 7,8–11,8 Н·м

   [Правый]



   [левый]



3. 3

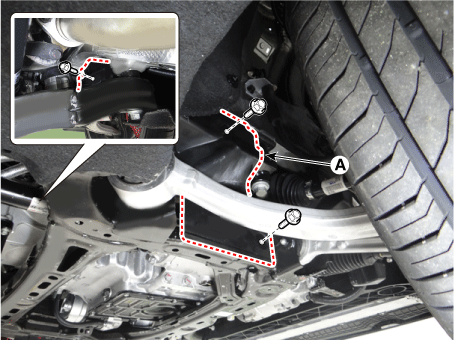

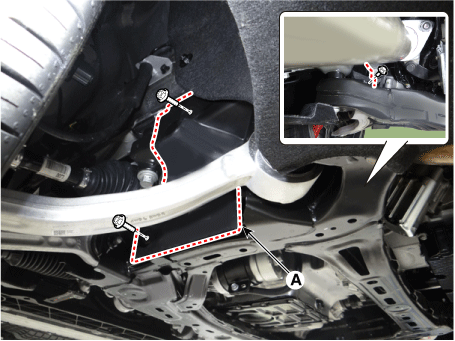

   Снимите заднюю боковую крышку моторного отсека (А).

   Момент затяжки : 7,8–11,8 Н·м

   [Правый]



   [левый]



4. 4

   Установите в порядке, обратном снятию.

Боковая крышка машинного отделения [2WD]

1. 1

   Снимите переднюю нижнюю крышку машинного отделения.

2. 2

   Снимите передний стабилизатор поперечной устойчивости с подрамника.

   (См. Система подвески — «Передний стабилизатор поперечной устойчивости»)

3. 3

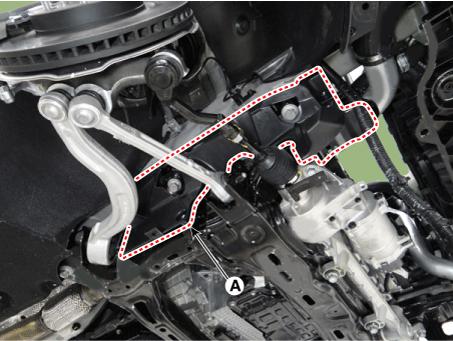

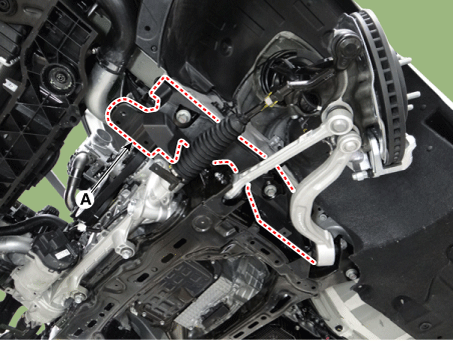

   Снимите боковую крышку моторного отсека (А).

   Момент затяжки : 7,8–11,8 Н·м

   [Правый]



   [левый]



4. 4

   Установите в порядке, обратном снятию.
