Процедуры ремонта
Снятие и установка

Используйте накладки на крылья, чтобы не повредить окрашенные поверхности.

Во избежание повреждения осторожно отсоединяйте разъемы проводки, пока удерживая соединительную часть.

Для сброса давления в топливной системе перед снятием двигателя в сборе, запустите двигатель без реле топливного насоса, а затем поверните выключить зажигание при остановке двигателя.

Пометьте все провода и шланги, чтобы избежать неправильного соединения.

1.

Отсоедините отрицательную клемму аккумулятора.

2.

Снимите кожух двигателя.

(См. Двигатель и трансмиссия в сборе — «Крышка двигателя»)

3.

Снимите крышку машинного отделения.

(См. Двигатель и трансмиссия в сборе — «Под крышкой моторного отсека»)

4.

Слейте охлаждающую жидкость.

(См. Система охлаждения — «Охлаждающая жидкость»)

5.

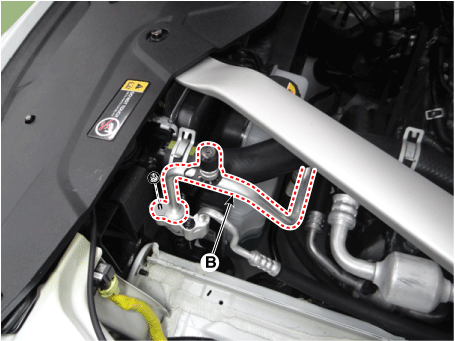

Соберите хладагент, а затем отсоедините линию нагнетания (A) и линия всасывания (В)

(См. раздел «Отопление, вентиляция и кондиционирование воздуха» — «Компрессор»).

6.

Снимите воздушный фильтр в сборе.

(См. Система впуска и выпуска — «Воздухоочиститель»)

7.

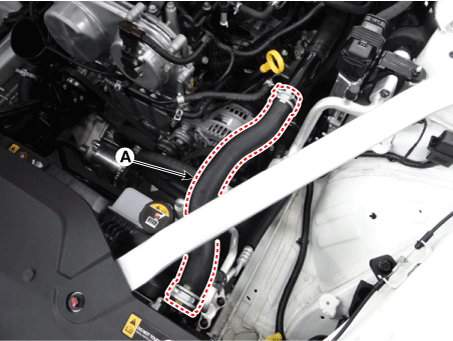

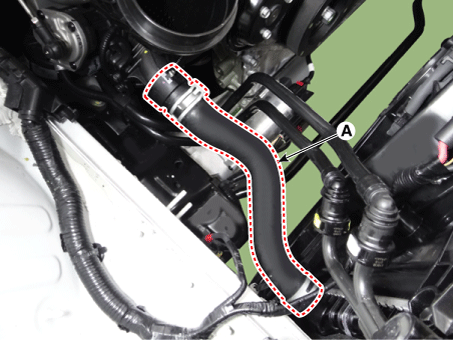

Отсоедините верхний шланг радиатора (А).

8.

Отсоедините нижний шланг радиатора (А).

9.

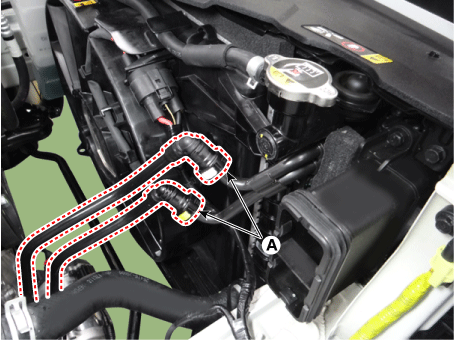

Отсоедините шланги охладителя ATF (А).

10.

Снимите шланг и трубку промежуточного охладителя.

(1)

Отсоедините разъем клапана рециркуляции (А) и вакуумный шланг (В).

(2)

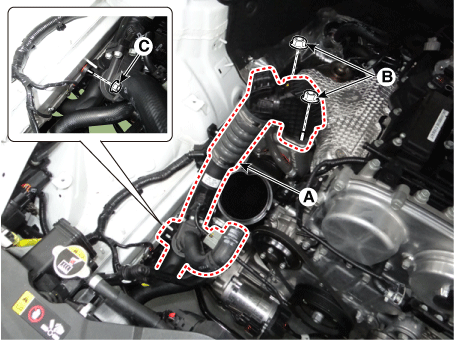

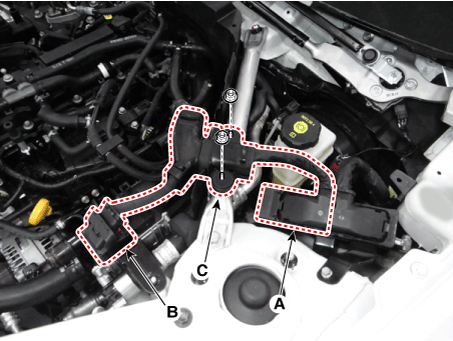

Снимите впускной шланг и трубку промежуточного охладителя в сборе (А).

Момент затяжки

Орехи (В):

14,7–19,6 Н·м (1,5–2,0 кгс·м, 10,8–14,5 фунт·фут)

Гайка (С):

14,7–19,6 Н·м (1,5–2,0 кгс·м, 10,8–14,5 фунт-фут)

(3)

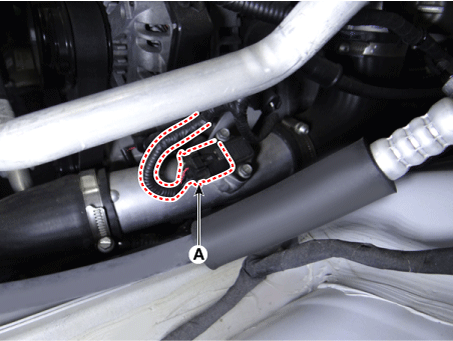

Отсоедините разъем датчика давления наддува (А).

(4)

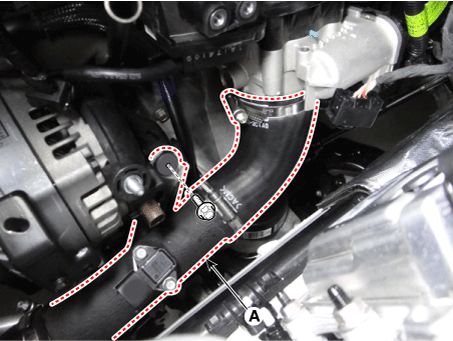

Снимите выпускной шланг и трубку промежуточного охладителя в сборе (А).

Момент затяжки

Зажим шланга :

4,9–6,9 Н·м (0,5–0,7 кгс·м, 3,6–5,1 фунт-фут. 43,4–60,8 фунт · дюйм)

(Если есть колпачок, затягивайте его до тех пор, пока колпачок не будет снят.)

Болт:

14,7–19,6 Н·м (1,5–2,0 кгс·м, 10,8–14,5 фунт-фут)

1)

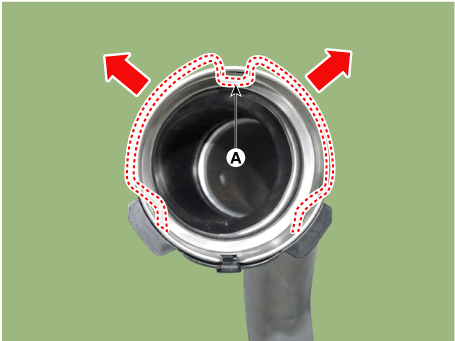

При отсоединении впускного шланга интеркулера вытяните зажим быстроразъемного соединения (A) в направлении, указанном стрелкой как показано ниже.

2)

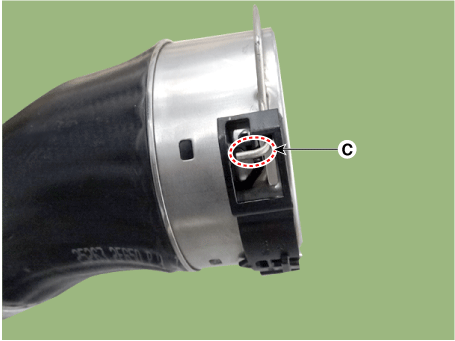

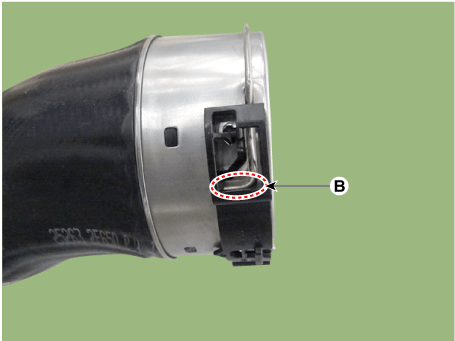

Переместите зажим быстроразъемного соединения из положения (B) в положение (C), как показано ниже, и вытяните шланг быстрого соединения.

11.

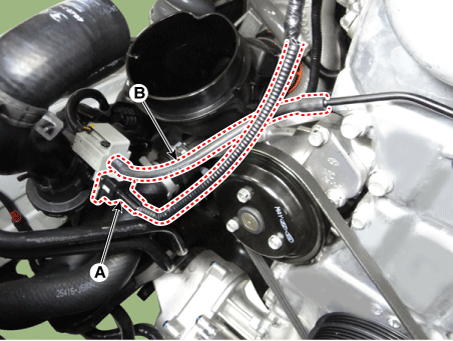

Отсоедините топливный шланг (А) и электромагнитный клапан управления продувкой (PCSV). шланг (В).

12.

Отсоедините вакуумный шланг усилителя тормозов (С).

13.

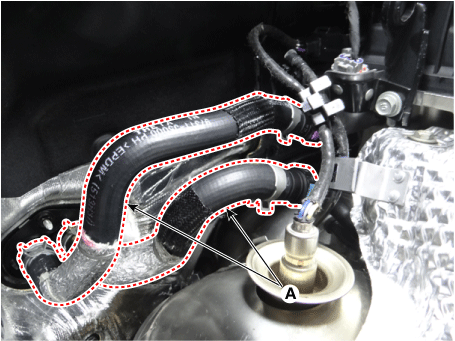

Отсоедините шланг отопителя (А).

14.

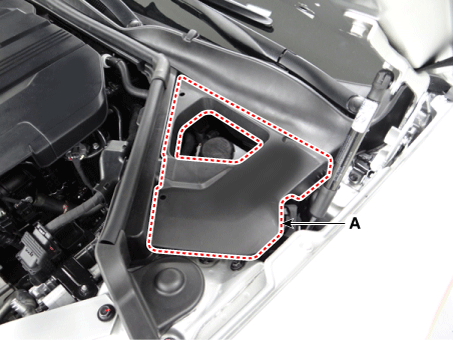

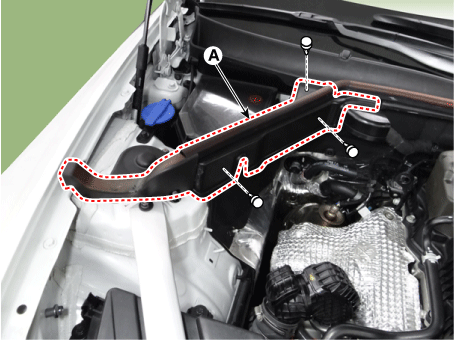

Снимите уплотнительную крышку правого капота (А).

15.

Снимите крышку машинного отделения (А).

16.

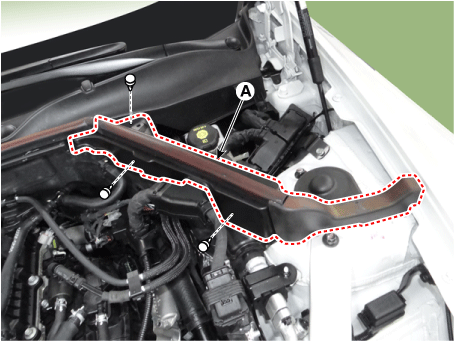

Снимите уплотнительную крышку левого капота (А).

17.

Снимите верхнюю крышку капота.

(См. Кузов (внутри и снаружи) — «Верхняя крышка капота»)

18.

Отсоедините разъем проводки и жгут проводов от моторного отсека.

(1)

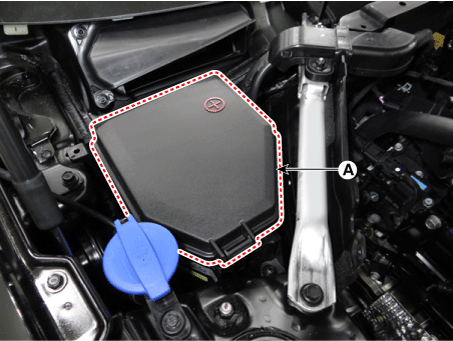

Снимите крышку блока предохранителей (А).

(2)

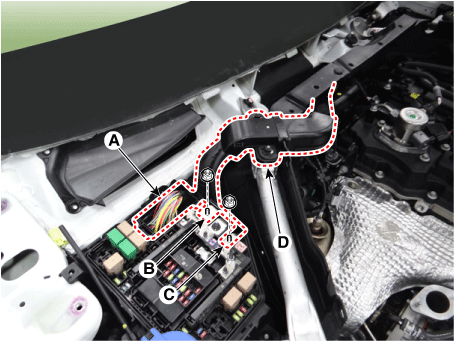

Отсоедините передний разъем управления (А).

(3)

Отсоедините кабель заземления стартера (В).

Момент затяжки :

7,8–9,8 Н·м (0,8–1,0 кгс·м, 5,8–7,2 фунт-фут)

(4)

Отсоедините кабель заземления генератора (С).

Момент затяжки :

7,8–9,8 Н·м (0,8–1,0 кгс·м, 5,8–7,2 фунт-фут)

(5)

Снимите защиту проводки (D).

Момент затяжки :

4,9–7,8 Н·м (0,5–0,8 кгс·м, 3,6–5,8 фунт-фут. 43,4 - 69,4 фунта·дюйм)

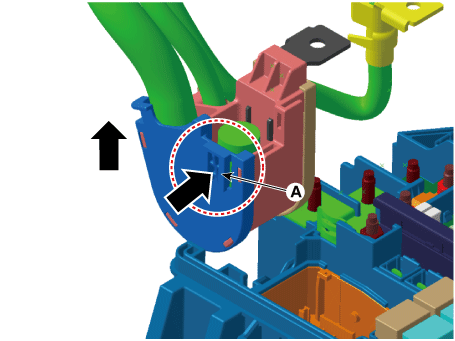

При снятии защиты с блока предохранителей нажмите на зажим крепления протектора (А) в направлении, указанном стрелкой а затем снимите защиту.

(6)

Отсоедините разъем ECM (A) и разъем TCM (B).

(7)

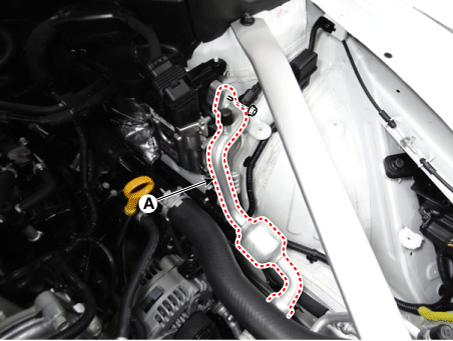

Снимите защиту проводки (С).

Момент затяжки :

4,9–7,8 Н·м (0,5–0,8 кгс·м, 3,6–5,8 фунт-фут. 43,4 - 69,4 фунта·дюйм)

19.

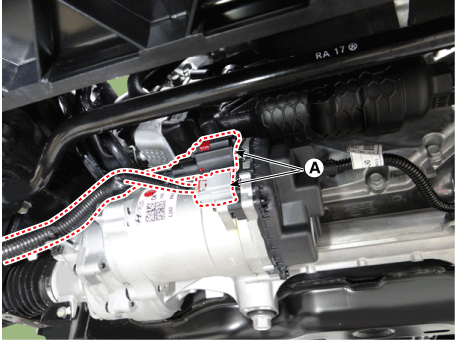

Отсоедините разъем R-MDPS (A).

20.

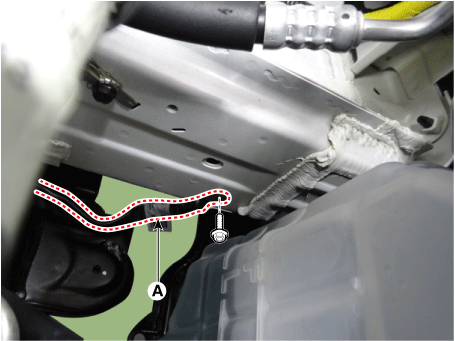

Отсоедините кабель заземления двигателя (А).

21.

Отсоедините парковочный трос от автоматической коробки передач.

(См. Система автоматической коробки передач — «Автоматическая коробка передач»)

22.

Снимите передний глушитель.

(См. Система впуска и выпуска — «Глушитель»)

23.

Снимите карданный вал с автоматической коробки передач.

(См. Приводной вал и ось — «Карданный вал»)

24.

Снимите переднее колесо.

25.

Отсоедините узел универсального шарнира от шарнира вала.

(См. Система рулевого управления — «Рулевая колонка и вал»)

26.

Снимите шаровой шарнир наконечника рулевой тяги с поворотного кулака.

(См. Система рулевого управления — «Коробка рулевого управления»)

27.

Снимите стойку стабилизатора с переднего амортизатора в сборе.

(См. Система подвески — передний стабилизатор поперечной устойчивости).

28.

Снимите передний карданный вал с передней оси. (При наличии системы полного привода)

(См. Приводной вал и ось — «Передний карданный вал»)

29.

Снимите боковой рычаг и прижимной рычаг с подрамника.

(См. Система подвески — «Передний нижний рычаг»).

30.

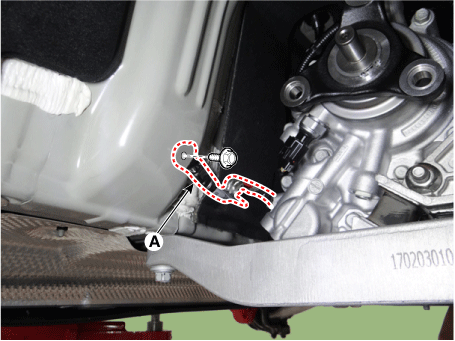

Отсоедините кабель заземления автоматической коробки передач (А).

31.

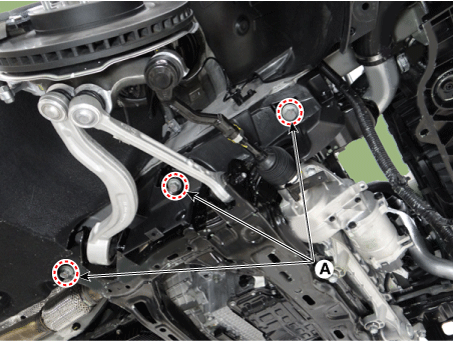

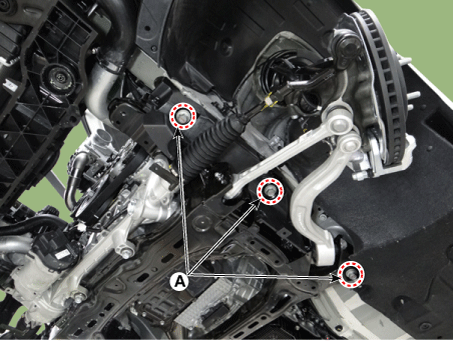

Подоприте двигатель и коробку передач домкратом, а затем снимите болты крепления подрамника (А).

Момент затяжки :

176,5–196,1 Н·м (18,0–20,0 кгс·м, 130,2–144,7 фунт·фут)

[левый]

[Правый]

32.

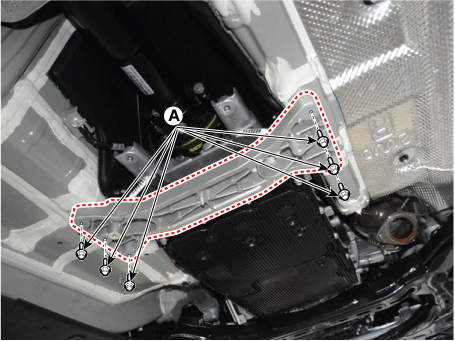

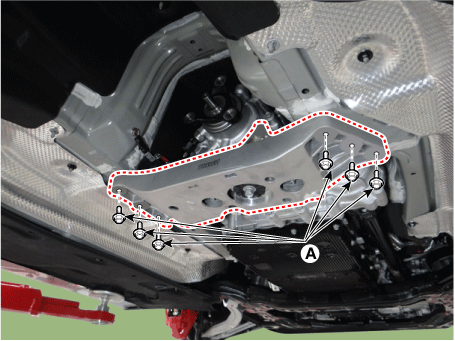

Снимите болты крепления кронштейна крепления коробки передач (А).

Момент затяжки :

58,8–73,5 Н·м (6,0–7,5 кгс·м, 43,4–54,2 фунт-фут)

33.

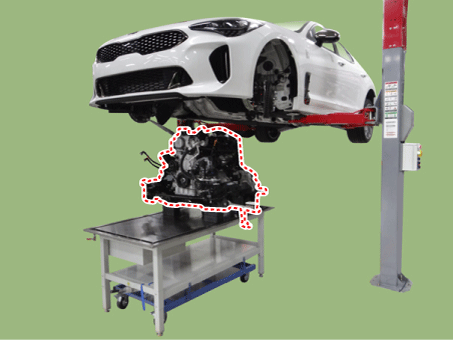

Снимите двигатель и коробку передач в сборе, подняв автомобиль.

Прежде чем снимать двигатель и коробку передач в сборе, Убедитесь, что шланги и разъемы проводов отсоединены.

При снятии двигателя и коробки передач будьте осторожны чтобы не повредить окружающие детали или компоненты кузова.

34.

Снимите двигатель в сборе с подрамника.

(1)

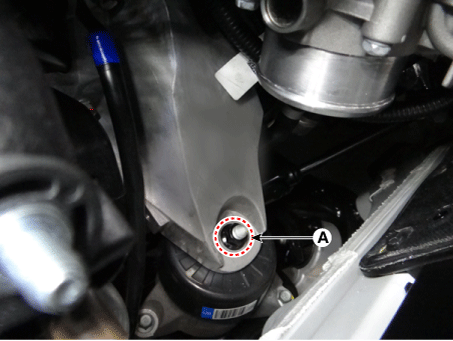

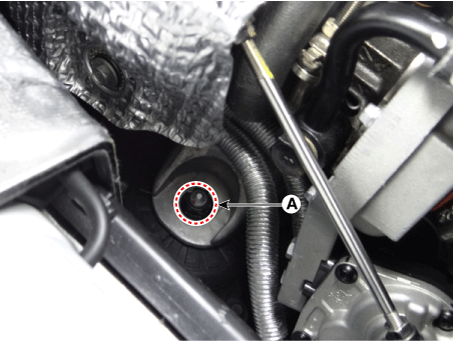

Снимите гайку изолятора левой/правой опоры двигателя (А).

Момент затяжки :

63,7–83,4 Н·м (6,5–8,5 кгс·м, 47,0–61,5 фунт·фут)

[левый]

[Правый]

(2)

Подвесьте подъемник двигателя к отверстию подвески двигателя.

(3)

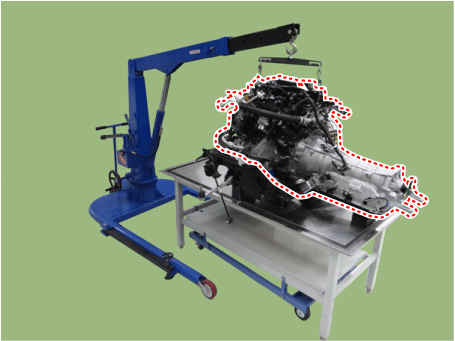

Снимите двигатель в сборе с подрамника, подняв подъем двигателя.

Монтаж

Установите остальные детали в порядке, обратном снятию.

Выполните следующее:

Отрегулируйте трос переключения.

Заправьте двигатель моторным маслом.

Заполните коробку передач жидкостью.

Заполните радиатор и расширительный бачок охлаждающей жидкостью двигателя.

Осмотрите на предмет утечки топлива.

После сборки топливной магистрали включите зажигание (не нажимайте стартер) так, чтобы топливный насос работал примерно две секунды и топливная магистраль находится под давлением.

Повторите эту операцию два или три раза, затем проверьте отсутствие утечки топлива. в любой точке топливопровода.

Выпустить воздух из системы охлаждения.

Запустите двигатель и дайте ему поработать, пока он не прогреется. (пока вентилятор радиатора срабатывает 3 или 4 раза.)

Выключите двигатель. Проверьте уровень в радиаторе, при необходимости долейте охлаждающую жидкость. нужный. Это позволит удалить захваченный воздух из системы охлаждения.
