Топливный бак

Процедуры ремонта

Удаление

1. 1

   Сбросьте остаточное давление в топливопроводе.

   (См. Систему подачи топлива — «Сбросьте остаточное давление в Линия")

2. 2

   Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.

3. 3

   Снимите подушку заднего сиденья.

   (См. Кузов — «Заднее сиденье в сборе»)

4. 4

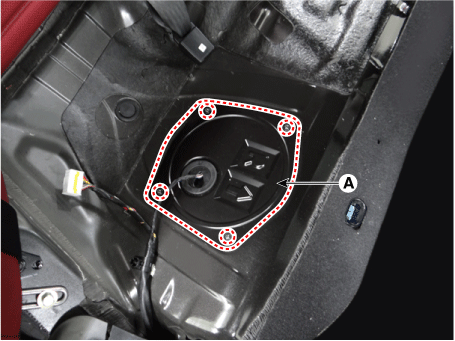

   Снимите сервисную крышку топливного насоса (А) после ослабления крепежных винтов.



5. 5

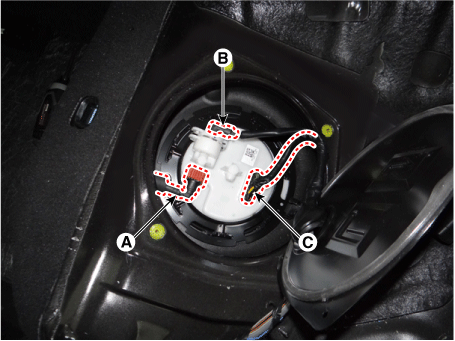

   Отсоедините быстроразъемный соединитель (А) подачи топлива.

6. 6

   Отсоедините разъем датчика давления топлива (В).

7. 7

   Отсоедините разъем топливного насоса (С).



8. 8

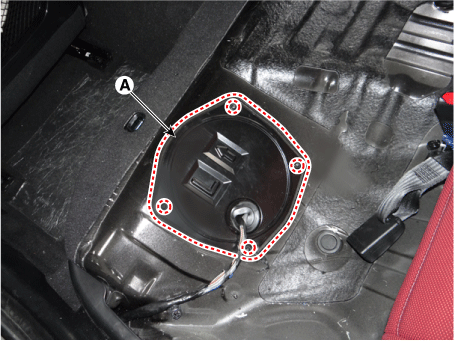

   Снимите сервисную крышку дополнительного топливного датчика (А) после ослабления крепления. винты.



9. 9

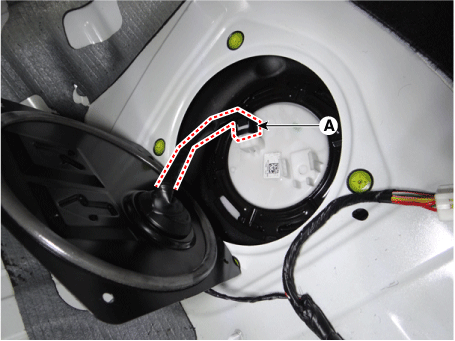

   Отсоедините разъем дополнительного топливного датчика (А).



10. 10

    Поднимите автомобиль.

11. 11

    Снимите центральный глушитель в сборе.

    (См. Механическая система двигателя — «Глушитель»)

12. 12

    Снимите узел карданного вала.

    (См. Приводной вал и ось — «Карданный вал»)

13. 13

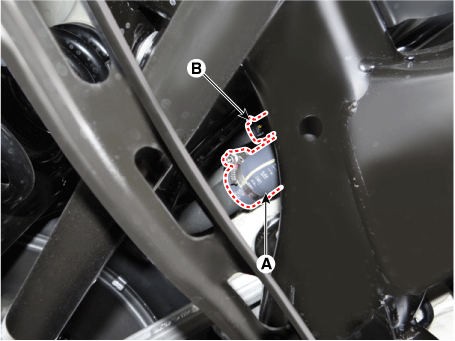

    Отсоедините заливной шланг (А) и выравнивающий шланг (В).



14. 14

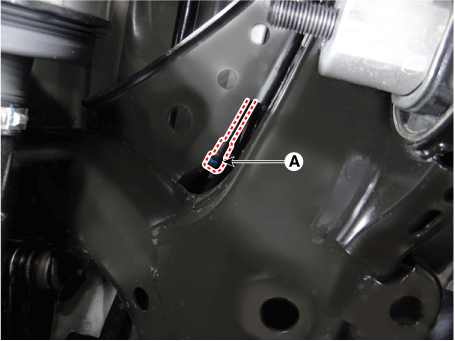

    Отключите вентиляцию (А).



15. 15

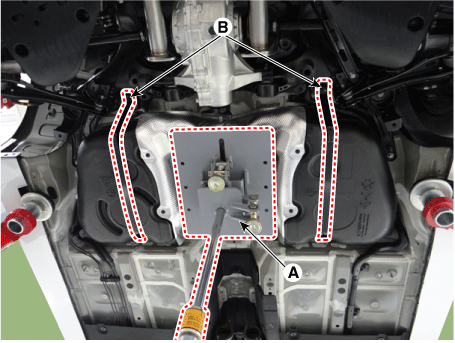

    Подоприте топливный бак домкратом (А).

16. 16

    Снимите гайку крепления топливного бака (В) и затем ослабьте топливный бак.



17. 17

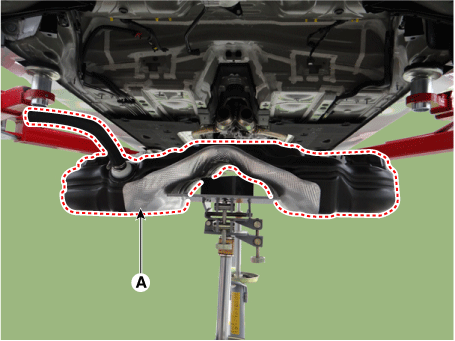

    Снимите топливный бак (А).



Монтаж

1. Установите в порядке, обратном снятию.
