Kia Stinger CK 2018-2023 Руководство по ремонту / Управление двигателем/топливная система / Система подачи топлива / Топливопровод

Процедуры ремонта

Удаление

Топливопровод низкого давления [Машинное отделение <-> Удлинитель топливной магистрали]

1.	Сбросьте остаточное давление в топливопроводе. (См. Систему подачи топлива — «Сбросьте остаточное давление в Линия")

2.	Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.

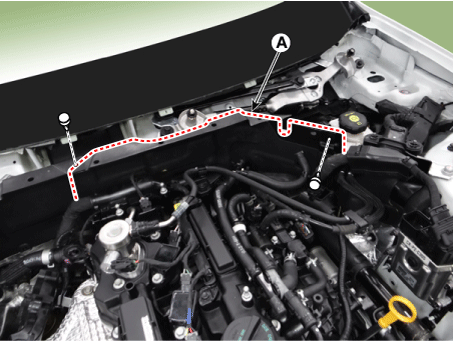

3.	Снимите верхнюю крышку капота в сборе. (См. Кузов (внутри и снаружи) — «Верхняя крышка капота»)

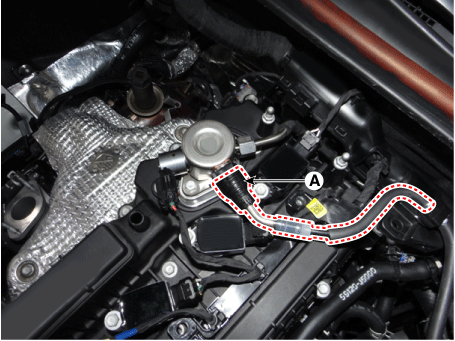

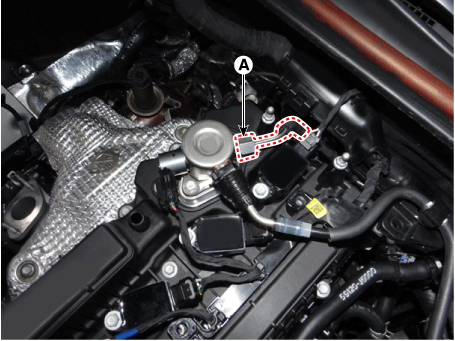

4.	Отсоедините быстроразъемный соединитель (А) трубки подачи топлива, который подсоединен от топливного насоса высокого давления.

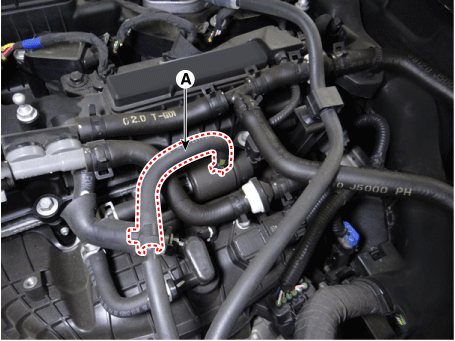

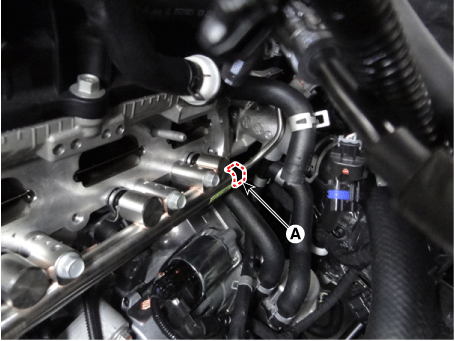

5.	Отсоедините паровой шланг (А), который подсоединен к PCSV.

6.	Снимите модуль управления двигателем (ECM). (См. Система управления двигателем — «Модуль управления двигателем (ECM)»).

7.	Поднимите автомобиль.

8.	Снимите переднее левое колесо, шину и крышку колесной арки.

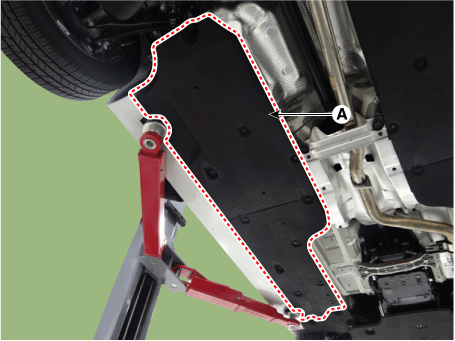

9.	Снимите боковую нижнюю крышку (A).

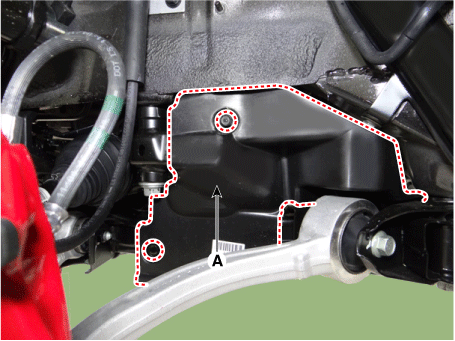

10.	Снимите боковую крышку (А).

11.	Снимите кронштейн тормозной магистрали (А) после удаления крепежного болта.

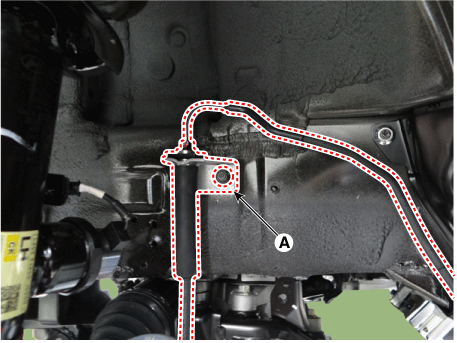

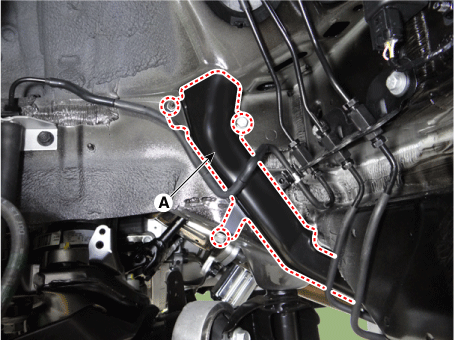

12.	Снимите защиту топливопровода (А) после откручивания крепежных гаек.

13.	Отсоедините быстроразъемное соединение (А) переднего парового и топливопровода.

14.	Вниз по транспортному средству.

15.	Снимите передний паровой и топливный трубопровод.

Топливопровод низкого давления [Удлинитель топливной магистрали <-> топливный бак]

1.	Сбросьте остаточное давление в топливопроводе. (См. Систему подачи топлива — «Сбросьте остаточное давление в Линия")

2.	Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.

3.	Снимите боковую нижнюю крышку (A).

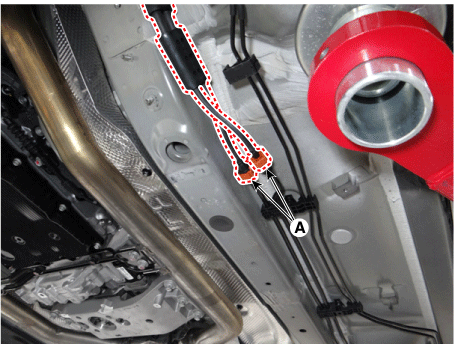

4.	Отсоедините быстроразъемное соединение (А) переднего парового и топливопровода.

5.	Снимите топливный бак. (См. Система подачи топлива — «Топливный бак»)

6.	Снимите фиксирующие зажимы (А) газоотводной трубки и трубки подачи топлива с помощью обычного отвертки.

Топливо высокого давления Трубка [Удлинитель топливопровода <-> Топливный бак]

1.	Сбросьте остаточное давление в топливопроводе. (См. Систему подачи топлива — «Сбросьте остаточное давление в Линия")

2.	Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.

3.	Снимите верхнюю крышку капота в сборе. (См. Кузов (внутри и снаружи) — верхняя крышка кожуха").

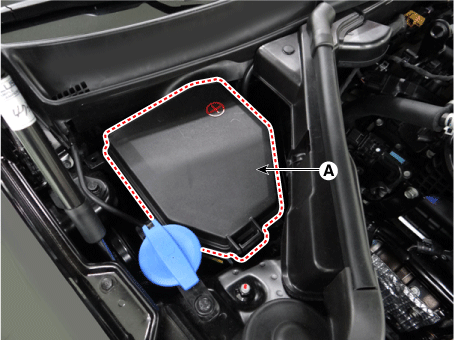

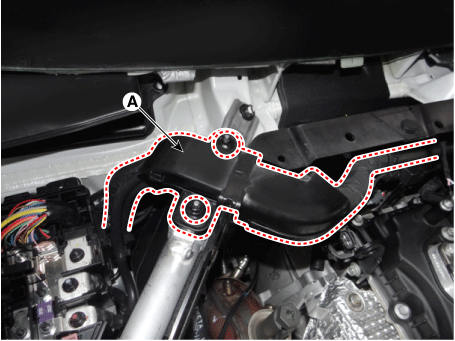

4.	Снимите крышку коробки двигателя (А).

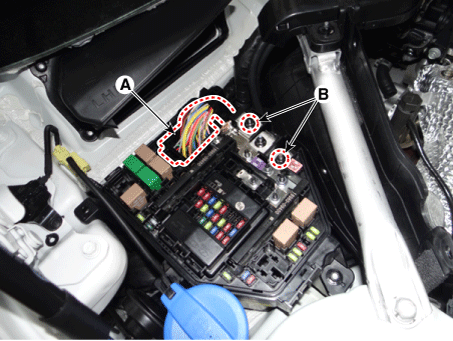

5.	Отсоедините передний разъем управления (А).

6.	Снимите гайки клеммы заземления (B).

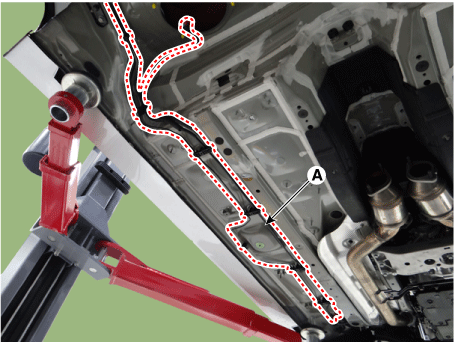

7.	Снимите защиту проводки (А).

8.	Снимите панель машинного отделения (А).

Снимите топливную трубку высокого давления.

(1)

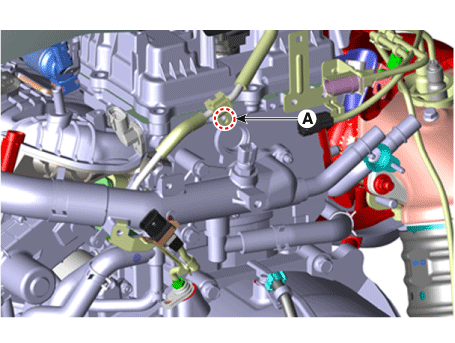

Снимите болт крепления топливопровода высокого давления (А).

Болт крепления функционального блока топливопровода высокого давления:

7,8–11,8 Н·м (0,8–1,2 кгс·м, 5,8–8,7 фунт-фут)

(2)

Снимите гайку фланца топливопровода высокого давления (А).

Гайка фланца топливопровода высокого давления:

26,5–32,4 Н·м (2,7–3,3 кгс·м, 19,5–23,9 фунт-фут)

Монтаж

1.	Установите топливопровод в порядке, обратном снятию.

Установите топливопровод высокого давления следующим образом.

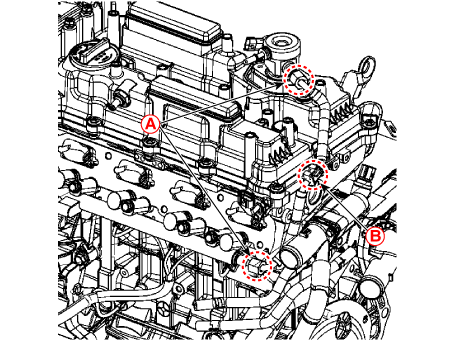

(1)	Полностью предварительно затяните обе боковые гайки (A) на клапане высокого давления. места затяжки топливопровода высокого давления, удерживая их в вертикальном положении.

(2)

Затяните болт крепления функционального блока топливопровода высокого давления. (Б).

Момент затяжки :

7,8–11,8 Н·м (0,8–1,2 кгс·м, 5,8–8,7 фунт-фут)

(3)

Полностью затяните обе боковые гайки (A) при затяжке под высоким давлением. площадь топливопровода высокого давления.

Момент затяжки :

26,5–32,4 Н·м (2,7–3,3 кгс·м, 19,5–23,9 фунт-фут)

•	Не используйте повторно топливопровод высокого давления.

•	Будьте осторожны, чтобы не изменить форму топливная трубка высокого давления.

•	Динамометрический ключ не должен наклоняться при затягивании орех.

•	Соблюдайте порядок и момент затяжки при ты собираешься.

•	Проверьте утечку топлива после подачи топлива под высоким давлением. сборка трубы.

•	Используйте специальный сервисный инструмент (09314-3Q100), чтобы установить топливную трубку высокого давления.

Датчик давления топлива (FPS)

Технические характеристики Спецификация Давление [кПа (кгс/см², psi)] Выходное напряжение (В) [Vref = 5 В] 50 (0,51, 7,3) 0,3 600 ...

Заливная горловина в сборе

Процедуры ремонта Удаление 1. Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи. 2. Снимите заливную горловину топливного бака...
