Kia Stinger: система управления двигателем / топливная система / система ISG (Idle Stop & Go)

Kia Stinger CK 2018-2023 Руководство по ремонту / Управление двигателем/топливная система / Система ISG (холостой ход)

Компоненты и расположение компонентов

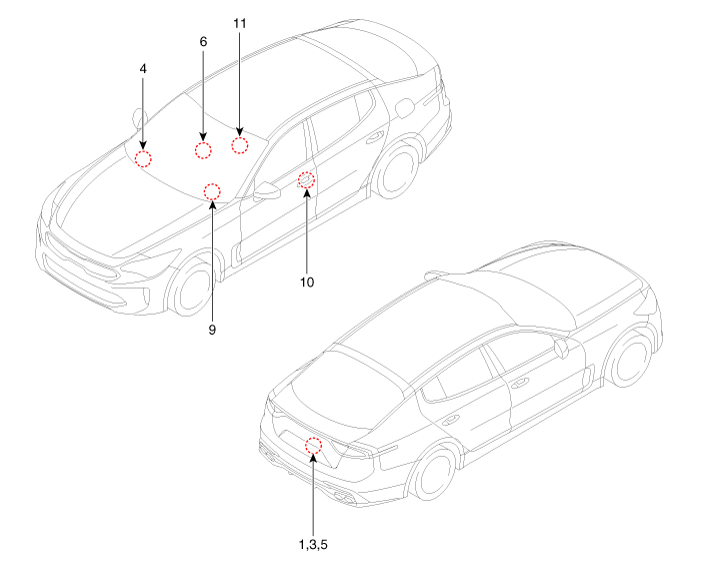

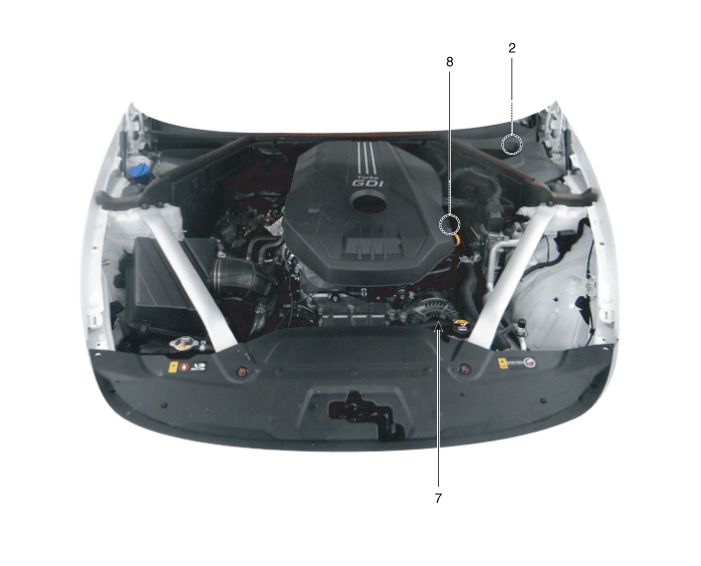

Расположение компонентов

1. Аккумулятор датчик
2. Датчик вакуумного усилителя тормозов (BBVPS)
3. АГМ аккумулятор
4. Преобразователь постоянного тока в постоянный [200 Вт]

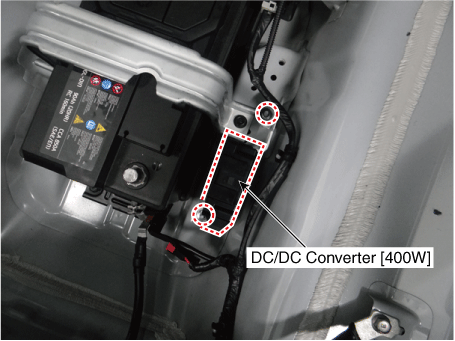

5. Преобразователь постоянного тока в постоянный [400 Вт]
6. Выключатель ISG

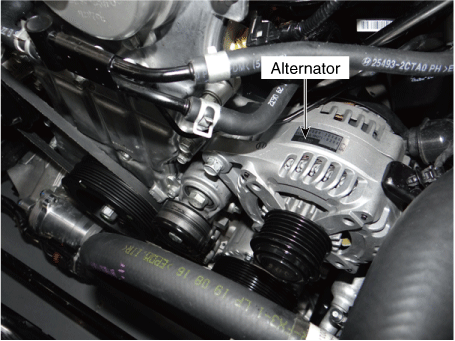

7. Генератор

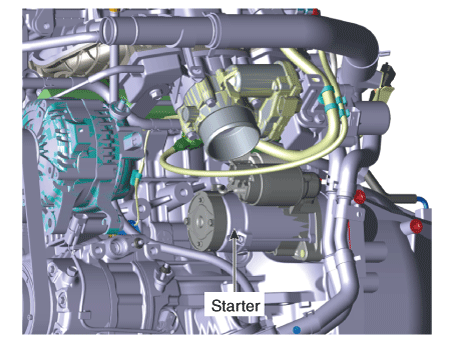

8. Стартер

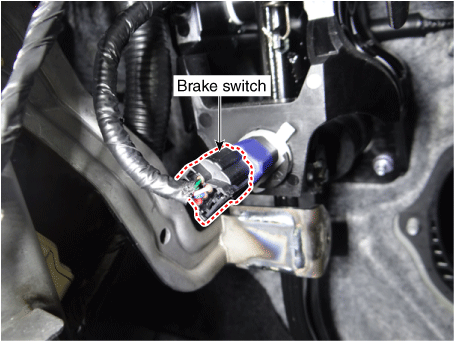

9. Тормозной выключатель

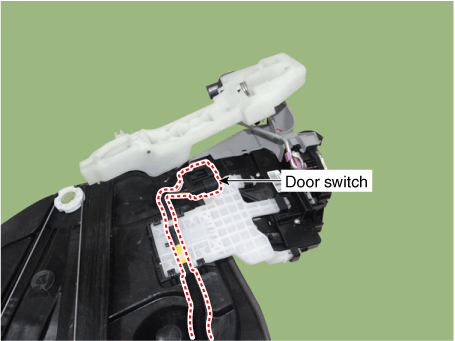

10. Дверной выключатель
11. Выключатель ремня безопасности

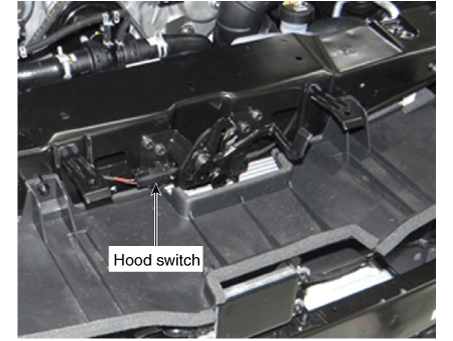

12. Выключатель капота

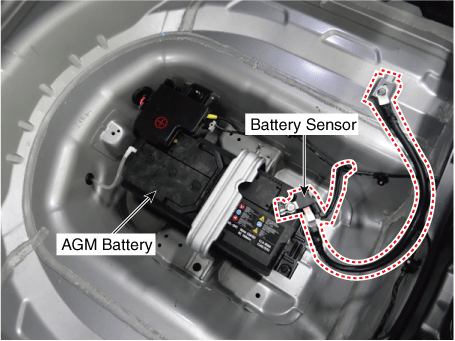

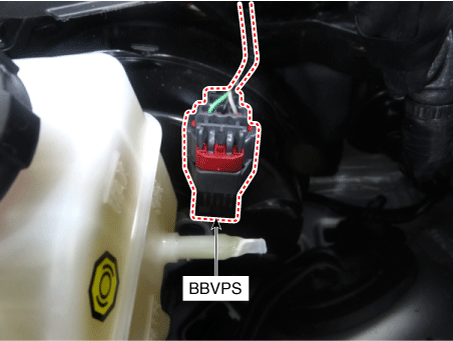

1. Датчик батареи 3. АГМ аккумулятор	2. Датчик вакуумного усилителя тормозов (BBVPS)

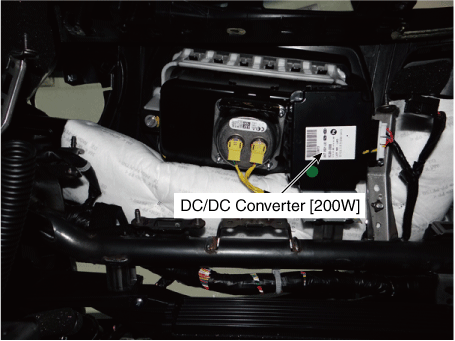

4. Преобразователь постоянного тока в постоянный [200 Вт]	5. Преобразователь постоянного тока в постоянный [400 Вт]

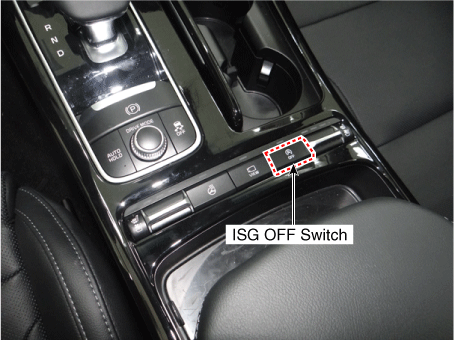

6. Выключатель ISG	7. Генератор

8. Стартер	9. Тормозной выключатель

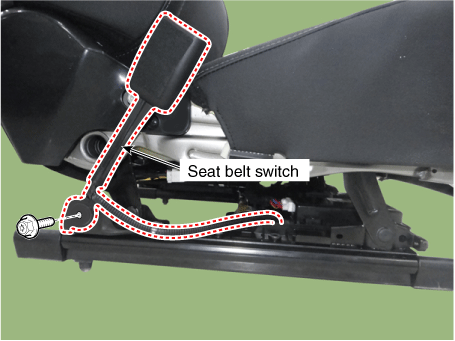

10. Дверной выключатель	11. Выключатель ремня безопасности

12. Выключатель капота

Описание и работа

Описание

Система Idle Stop & Go (ISG) выключает зажигание, когда автомобиль останавливается, а затем перезапускает зажигание и запускает автомобиль при нажатии на педаль акселератора. Он временно останавливает двигатель в ожидании сигнала или на холостом ходу для улучшения подачи топлива. эффективность и снизить выброс выхлопных газов. Однако система ISG может не работать если моторное масло или температура окружающей среды слишком низкая, или если напряжение батареи 12 В слишком низкий. Систему можно отключить, нажав выключатель ISG OFF, когда водитель не желает использовать систему ISG.

Операция

Не-М/Т

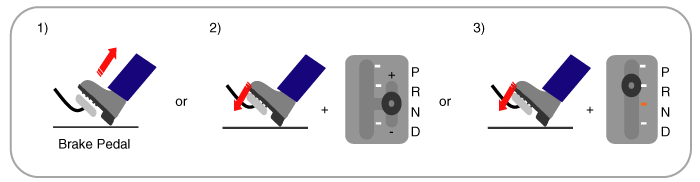

Как использовать:

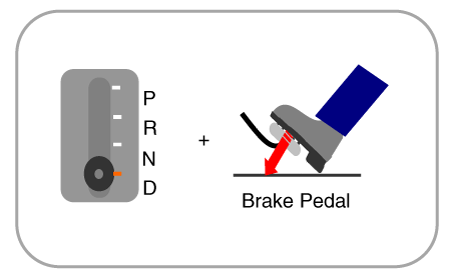

1)	Автоматическая остановка двигателя: D-диапазон + нажата педаль тормоза.

2)	Автозапуск двигателя (1) Педаль тормоза отпущена. (2) Педаль тормоза нажата + ручной диапазон (спортивный режим) (3) Педаль тормоза нажата + диапазон R

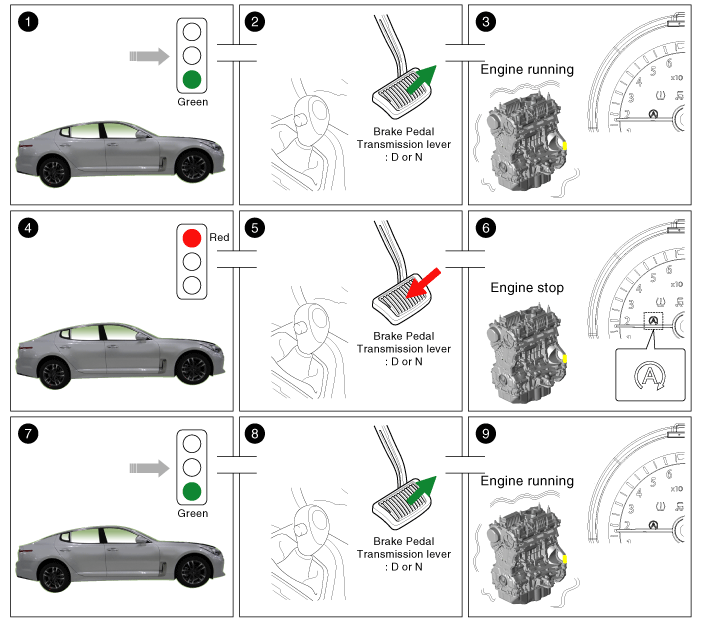

1.	Транспортное средство движется.

2.	Рычаг коробки передач находится в положении D. Педаль тормоза отпущена.

3.	Двигатель работает. (Автомобиль движется.)

4.	Водитель тормозит до полной остановки автомобиля.

5.	Рычаг коробки передач находится в положении D. Педаль тормоза нажата.

6.	Двигатель останавливается. На приборе загорается символ «AUTO STOP». кластер.

7.	Водитель хочет продолжить поездку.

8.	Рычаг коробки передач находится в положении D. Педаль тормоза отпущена.

9.	Двигатель снова работает. Символ "AUTO STOP" гаснет.

Принципиальные диаграммы

Условия эксплуатации для функция ISG

1. Автоматическая остановка или автоматический запуск.

▶ Если все нижеперечисленные условия соблюдены

Компонент	Состояние	Примечание
ISG ВЫКЛ переключатель	ВЫКЛЮЧЕННЫЙ	Индикаторная лампа выключателя ISG OFF ->OFF
Температура охлаждающей жидкости двигателя	Более 30°C (86°F)
Тормозной вакуум	Ниже -35 кПа
Водить машину дверь, ремень безопасности, капот	Закрыто
скорая помощь состояние (TPS/CKP/CMP/WTS/сигнал скорости автомобиля)	Удовлетворен	Регенерация DPF запрещена
Система кондиционирования	Удовлетворен
Датчик батареи [SOC: Более 78% Температура: 2-55°C (35,6-131°F)]	Удовлетворен
ISG ошибка связанной части	Не происходит
Транспортное средство скорость	Введите значение ниже 0 км/ч после более 8 км/ч.	Запрет системы ISG до скорости 8 км/ч
Педаль газа	ВЫКЛЮЧЕННЫЙ	Условия автоматической остановки двигателя
Тормоз выключатель	НА	Условия автоматической остановки двигателя
Тормоз выключатель	ВЫКЛЮЧЕННЫЙ	Условия автоматической остановки двигателя
Состояние передачи	N (нейтральный)/ D	Условия автоматической остановки двигателя
Состояние передачи	Р/ 1/ 2	Условия автоматической остановки двигателя

В перегруженных районах, если водитель желает остановить транспортное средство и изменить рычаг из D→N, зажигание выключится.

2. Условия ограничения для Авто стоп или автоматический запуск

▶ Если выполняется одно из следующих условий, система ISG не будет работать. правильно.

Компонент	Условия	Примечание
Выключатель ISG	НА	Состояние индикатора переключателя ISG OFF
состояние скорой помощи (TPS/CKP/CMP/WTS/сигнал скорости автомобиля и т. д.)	Неудовлетворенный	Регенерация DPF запрещена
Дверь со стороны водителя, ремень безопасности, состояние капота	Открыть
Тормозной вакуум	Более -35кПа
Состояние кондиционера	Неудовлетворенный
Датчик батареи (SOC: более 78%, температура: 2–60°C))	Неудовлетворенный
системная ошибка ИСГ	Произошел
Руль	Больше угол
Система кондиционирования	Включение кондиционера, FATC более 6, MTC более 3
Разморозка	Переключатель разморозки ВКЛ.
и т. д.	Спуск, крутой подъем
и т. д.	Управляйте СПАС

3. Условия для принудительного перезапуска (Если ни одно из нижеперечисленных условий не выполняется)

Компонент	Условия	Примечание
Требования безопасности	Низкое давление в тормозной системе	Более -35кПа
	Низкое напряжение батареи	Поддерживать чрезмерную электрическую нагрузку в течение 3 минут
	Активный обогреватель лобового стекла
	Инерционная скорость более 1,5 км/ч (на спуске)
	Дверь открыта или ремень безопасности со стороны водителя не пристегнут	Педаль тормоза нажата
	Зажигание включено при открытом капоте
	Двигатель остановился надолго	Через 300 секунд
	Автомобиль разошелся на крутом склоне
Требования удобства	A/C ON, FATC более 6, MTC более 3 или производительность HVAC неудовлетворительна
Требования удобства	Нажата кнопка ISG OFF

4. Условия ограничения для Auto-Stop операция

Условия	Состояние	Примечание
Водитель боковая дверь, ремень безопасности, состояние капота (состояние выключения тормоза)	Открыть	Запустите с помощью «выключателя зажигания» или «кнопки запуска» (только)
МОЖЕТ ошибка (TCU, FATC/кластер)	Произошел
скорая помощь Состояние (TPS/CKP/CMP/WTS/сигнал скорости автомобиля)	Неудовлетворенный

В случае ошибки во время остановки на холостом ходу двигатель может быть запущен только с помощью ключа.

Система ISG тесно связана с системой управления питанием. в при замене батареи, отсоединении клеммы батареи или после изменение системы управления двигателем, справочные данные по состояние заряда батареи и состояние батареи могут быть потеряны.

Датчик заряда батареи можно повторно активировать при парковке примерно на 4 часа. после подключения отрицательной (-) клеммы аккумулятора к аккумулятору.

Отключение системы ISG по ошибке.

–	Неисправность линии связи (LIN/CAN) Неисправность Электрический масляный насос Неисправность системы ESP Неисправность Limp home mode

–	Неисправность датчика вакуумного усилителя тормозов Неисправность датчика давления главного тормозного цилиндра Неисправность переключателя педали тормоза Неисправность датчика батареи

При возникновении ошибки датчиков или системы, связанных с ISG, переключатель ISG OFF загорается. Особенно, когда датчик батареи заменен или переустановлен, автомобиль должен находиться в выключенном зажигании примерно 4 часа. для повторной калибровки.

Функция ISG должна работать должным образом примерно через 4 часа. Однако, первые 25 раз функция ISG будет работать независимо от повторной калибровки.

Когда двигатель находится в режиме остановки на холостом ходу, его можно перезапустить без водитель предпринимает какие-либо действия.

Прежде чем покинуть автомобиль или сделать что-либо в моторном отсеке, остановитесь. двигатель, повернув ключ зажигания в положение LOCK или сняв это.
