Топливный насос низкого давления

Процедуры ремонта

осмотр

[Отправитель топлива]

1. 1

   Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

   Снимите топливный насос в сборе.

3. 3

   С помощью омметра измерьте сопротивление между выводами 1 и 2 разъем датчика (A) на каждом уровне поплавка.

   Пин №	Описание
   1	Масса датчика топлива (-)
   2	Сигнал датчика топлива (+)
   3	Масса электродвигателя топливного насоса (-)
   4	Электродвигатель топливного насоса (Вт)
   5	Электродвигатель топливного насоса (В)
   6	Электродвигатель топливного насоса (U)






4. 4

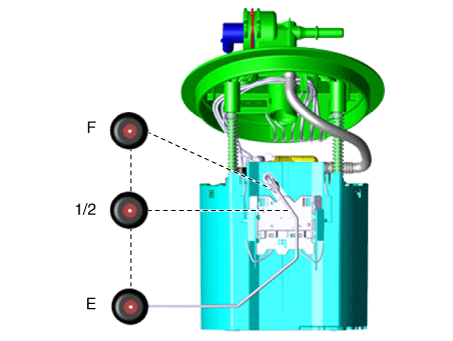

   Также проверьте плавность изменения сопротивления при перемещении поплавка. от «Е» до «Ф».

   Позиция	Сопротивление (Ом)	Емкость (л)
   Е	296 - 304	4,5
   1/2	154,5 - 160,5	37,3
   Ф	13 - 17	58,5

Удаление

1. 1

   Сбросьте остаточное давление в топливопроводе.

   (См. Систему подачи топлива — «Сбросьте остаточное давление в Линия")

2. 2

   Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.

3. 3

   Снимите подушку заднего сиденья.

   (См. Кузов — «Заднее сиденье в сборе»)

4. 4

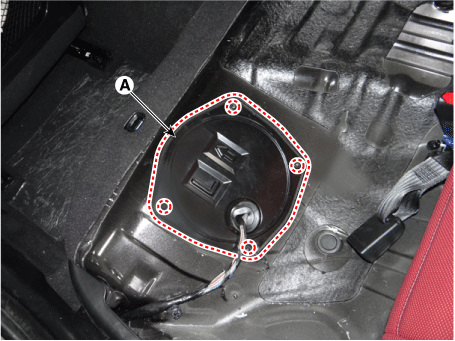

   Снимите сервисную крышку топливного насоса (А) после ослабления крепежных винтов.



5. 5

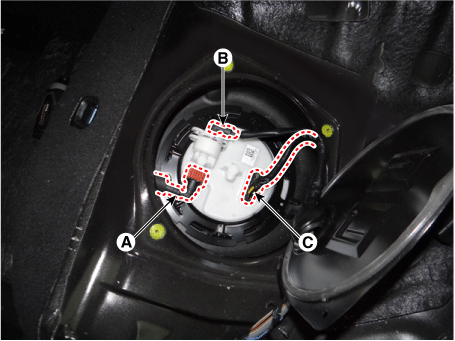

   Отсоедините быстроразъемный соединитель (А) подачи топлива.

6. 6

   Отсоедините разъем датчика давления топлива (В).

7. 7

   Отсоедините разъем топливного насоса (С).



8. 8

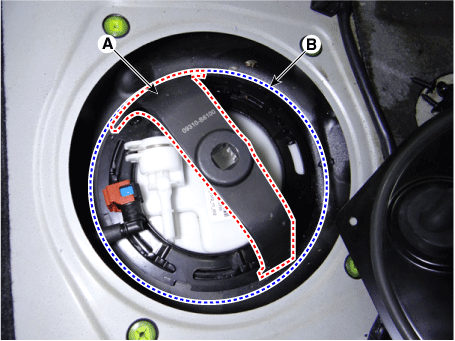

   Снимите стопорное кольцо (A) с помощью специального сервисного инструмента (B) [№: 09310-В8100].



9. 9

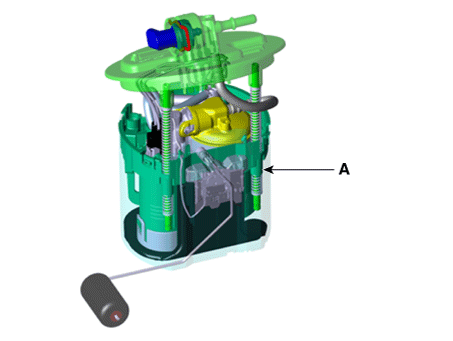

   Снимите топливный насос (А).



Монтаж

1. Установите в порядке, обратном снятию.
