Маслосборник

Процедуры ремонта

Удаление

1. 1

   Снимите переднюю нижнюю крышку моторного отсека и боковую крышку.

   (См. Двигатель и трансмиссия в сборе — «Под крышкой моторного отсека»)

2. 2

   Слейте моторное масло.

   (См. Система смазки — «Моторное масло»)

3. 3

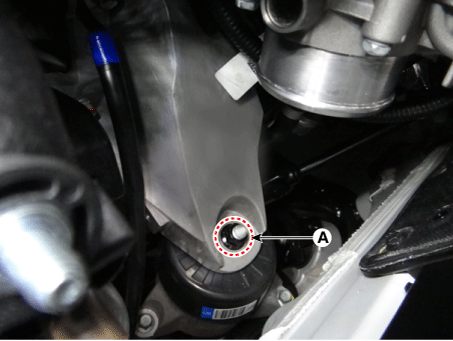

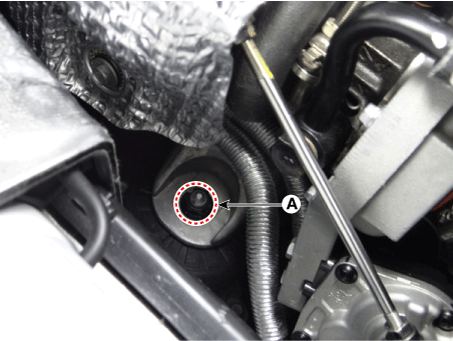

   Снимите гайку опорного кронштейна подвески двигателя (А).

   Момент затяжки : 63,7–83 Н·м

   [левый]



   [Правый]



4. 4

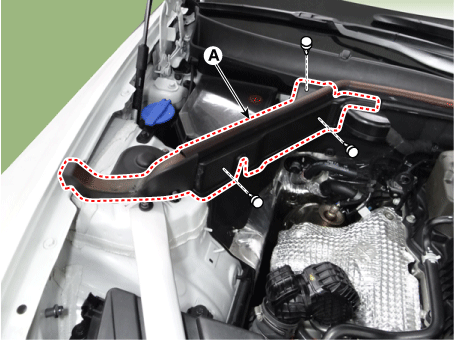

   Снимите уплотнительную крышку правого капота (А).



5. 5

   Снимите крышку машинного отделения (А).



6. 6

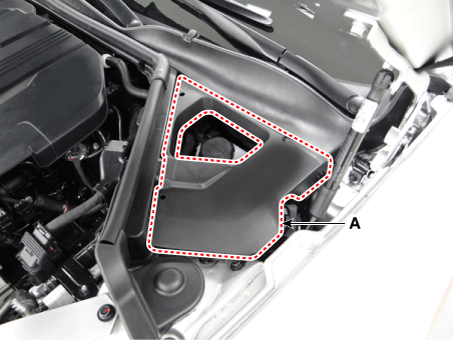

   Снимите уплотнительную крышку левого капота (А).



7. 7

   Снимите верхнюю крышку капота.

   (См. Кузов (внутри и снаружи) — «Верхняя крышка капота»)

8. 8

   Снимите капот в сборе

   .(См. Кузов (внутри и снаружи) — «Капот в сборе»)

9. 9

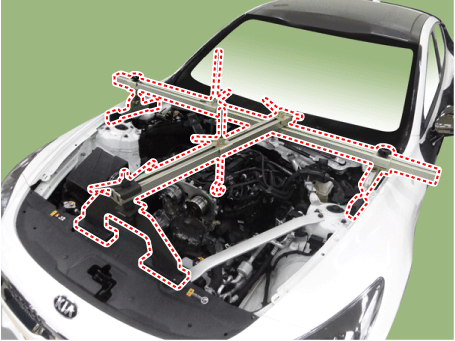

   Соберите опору двигателя в машинном отделении.

   (См. Специальные сервисные инструменты — «Сборочный чертеж крепления опоры двигателя»)



10. 10

    Поверните ручку по часовой стрелке и поднимите двигатель.

11. 11

    Снимите масляный поддон

    1. Снимите болты крепления масляного поддона.

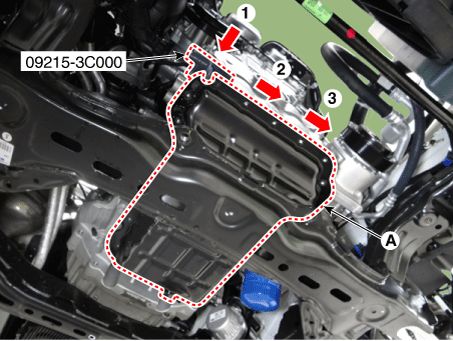

    2. Снимите масляный поддон (А). Вставьте лезвие из SST (09215-3C000) между рамой лестницы и масляным поддоном. Отрежьте нанесенный герметик и снимите нижний масляный поддон.



Монтаж

1. 1

   Установите масляный поддон.

   1. С помощью скребка для прокладок удалите весь старый герметик с уплотнительные поверхности.

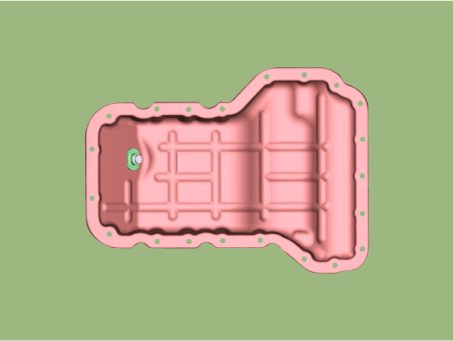

   2. Перед сборкой масляного поддона нанесите жидкий герметик Loctite 5900H, На масляный поддон следует нанести состав Three Bond 1217H или аналогичный. деталь должна быть собрана в течение 5 минут после нанесения герметика.

      Ширина валика: 2,0–3,0 мм (0,08–0,12 дюйма)

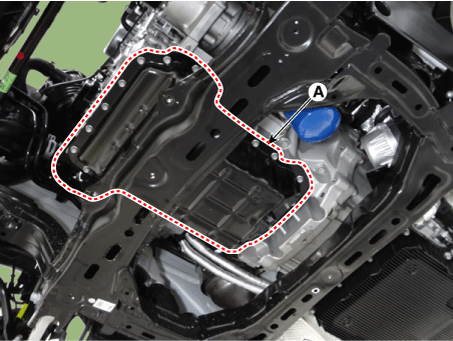

   3. Установите масляный поддон (А). Равномерно затяните болты в несколько проходит.

      Момент затяжки 9,8–11,8 Н·м



2. 2

   Установите в порядке, обратном снятию.

3. 3

   Залейте моторное масло.

   (См. Система смазки — «Моторное масло»)

4. 4

   Заправьте двигатель моторным маслом.
