Kia Stinger: Карданный вал в сборе / Карданный вал

Kia Stinger CK 2018-2023 Руководство по ремонту / Карданный вал и ось / Сборка карданного вала / Карданный вал

Процедуры ремонта

осмотр

ШРУС и сапоги

1.	Переведите рычаг коробки передач в нейтральное положение.

2.	Поднимите автомобиль над землей и поддержите его с помощью страховочных подставок. нужные места.

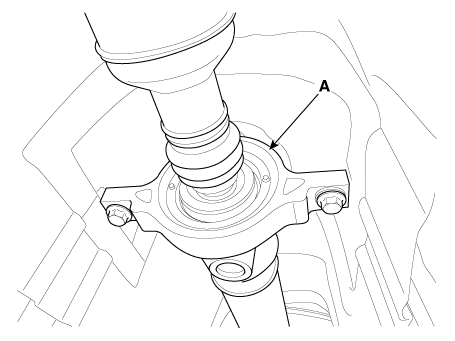

3.	Проверьте центральный подшипник (А) на чрезмерный люфт или дребезжание и наличие резины. в аренду. Если центральный подшипник имеет чрезмерный люфт или дребезжание и резиновые имеет разрыв, замените карданный вал в сборе.

4.	Проверьте пыльник ШРУСа на наличие повреждений и износа. Если ботинок поврежден или изношен, замените узел карданного вала.

5.	Проверьте ШРУС на наличие чрезмерного люфта или дребезжания. Если ШРУС имеет чрезмерный люфт или дребезжание, замените узел карданного вала.

Осмотрите гибкую муфту

1.	Проверьте переднюю и заднюю эластичные муфты на наличие трещин или повреждений.

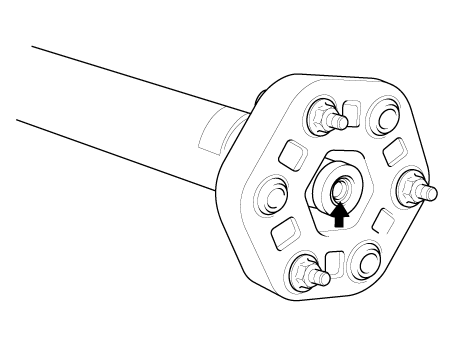

2.	Осмотрите центрирующую втулку гибкой муфты. Если втулка повреждена, заменить карданный вал в сборе.

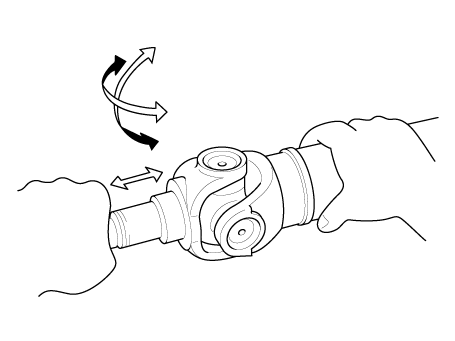

Универсальный шарнир Осмотр

1.	Убедитесь, что подшипник крестовины вращается плавно.

2.	Проверить отсутствие люфта в подшипнике крестовины, при необходимости заменить карданный вал.

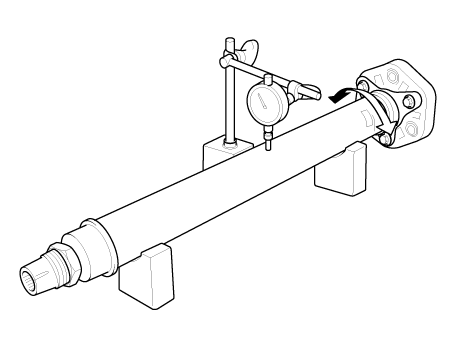

Биение карданного вала

1.	Установите циферблатный индикатор так, чтобы его стрелка находилась в центре переднего гребного винта. вал или задний карданный вал.

Медленно поверните карданный вал и проверьте биение. Повторите эту процедуру для другого карданного вала.

Биение переднего карданного вала: 0,3 мм (0,012 дюйма)

Удаление

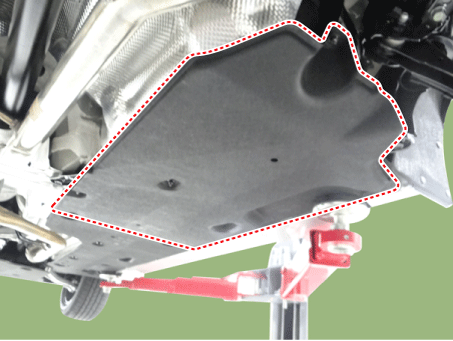

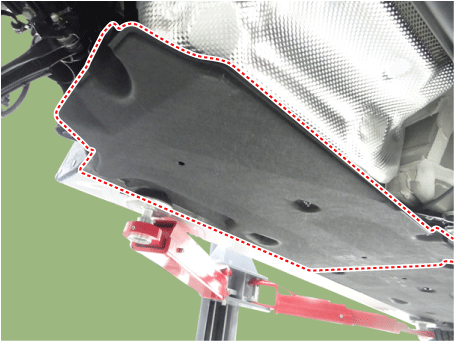

1.	Снимите пол под крышкой.

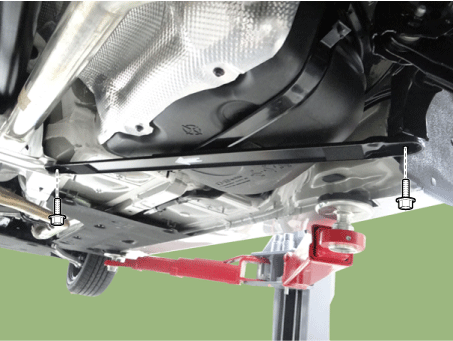

Снимите кронштейн стойки жесткости. [Левый, Правый]

Момент затяжки :

98,1–117,7 Н·м (10,0–12,0 кгс·м, 72,3–86,8 фунт·фут)

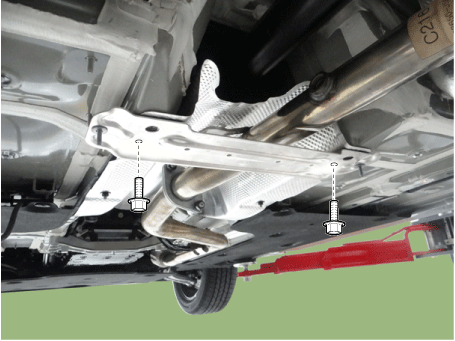

3.	Снимите опорную скобу.

4.	Снимите центральный глушитель. D 2.2 R VGT (см. Механическая система двигателя — «Глушитель») G 2.0 T-GDI THETA II (см. Механическая система двигателя — «Глушитель») G 3.3 T-GDI LAMBDA II (см. Механическая система двигателя — «Глушитель»)

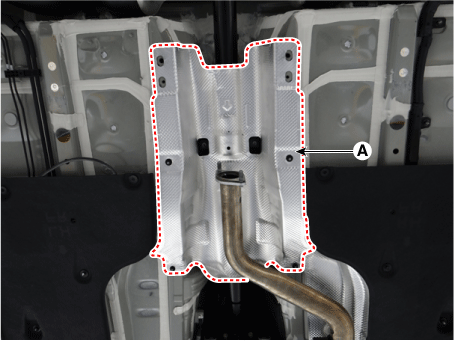

Снимите термозащитный кожух (А).

Момент затяжки :

4,9–6,9 Н·м (0,5–0,7 кгс·м, 3,6–5,0 фунт-фут)

6.	Снимите передний глушитель. D 2.2 R VGT (см. Механическая система двигателя — «Глушитель») G 2.0 T-GDI THETA II (см. Механическая система двигателя — «Глушитель») G 3.3 T-GDI LAMBDA II (см. Механическая система двигателя — «Глушитель»)

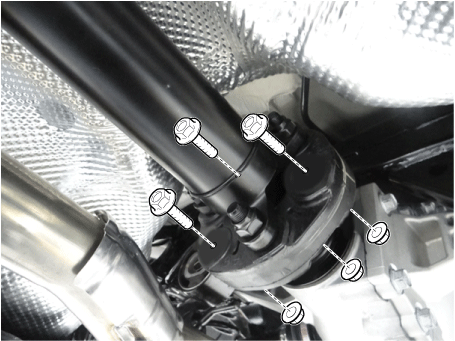

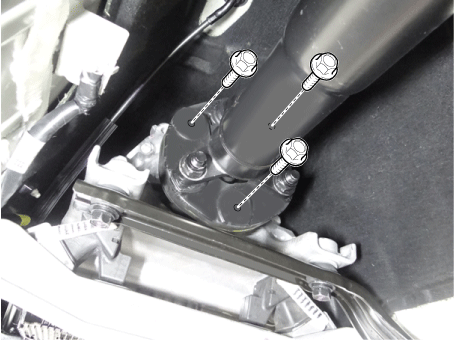

Ослабьте болты и затем отделите передний карданный вал.

Момент затяжки :

88,3–107,9 Н·м (9,0–11,0 кгс·м, 65,1–79,6 фунт-фут)

•	Отметьте положение и направление болта и шайбы перед снятие карданного вала.

•	Не используйте болт повторно.

•	Установка болта и шайбы отличается от первоначальной состояние может привести к неуравновешенному гребному валу, вызывающему ненормальное вибрация карданного вала на высокой скорости.

•	В случае ненормальной вибрации на высокой скорости после замены карданный вал на новый или переустановив по другому исходного состояния, выполните процедуру балансировки с помощью устройство балансировки карданного вала.

•	Вялый карданный вал после снятия карданного вала или передача или задний дифференциал могут повредить внутренние детали. Надежно поддерживайте снятую деталь, чтобы предотвратить зависание гребного винта. вал.

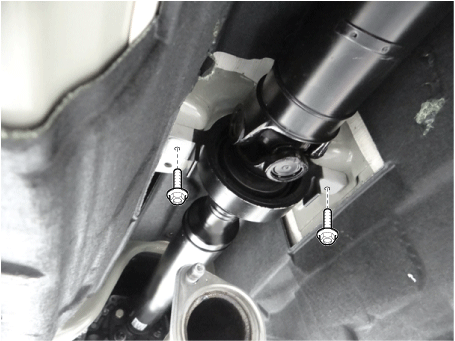

Ослабьте болты центрального подшипника карданного вала.

Момент затяжки :

49,0–58,8 Н·м (5,0–6,0 кгс·м, 36,1–43,4 фунт-фут)

Ослабьте болты крепления заднего карданного вала и снимите карданный вал.

Момент затяжки :

88,3–107,9 Н·м (9,0–11,0 кгс·м, 65,1–79,6 фунт-фут)

•	Отметьте положение и направление болта и шайбы перед снятие карданного вала.

•	Не используйте болт повторно.

•	Установка болта и шайбы отличается от первоначальной состояние может привести к неуравновешенному гребному валу, вызывающему ненормальное вибрация карданного вала на высокой скорости.

•	В случае ненормальной вибрации на высокой скорости после замены карданный вал на новый или переустановив по другому исходного состояния, выполните процедуру балансировки с помощью устройство балансировки карданного вала.

•	Вялый карданный вал после снятия карданного вала или передача или задний дифференциал могут повредить внутренние детали. Надежно поддерживайте снятую деталь, чтобы предотвратить зависание гребного винта. вал.

10.	Установите в порядке, обратном снятию.
