Модуль электрического дверного замка

Компоненты и обзор компонентов

ОБЗОР КОМПОНЕНТОВ

процедуры ремонта

ТЕСТ

Проверка модуля замка передней двери

1. 1

   Снимите панель передней двери.

   (См. Кузов — «Панель передней двери»)

2. 2

   Снимите уплотнитель панели передней двери.

   (См. Кузов — «Оконное стекло передней двери»)

3. 3

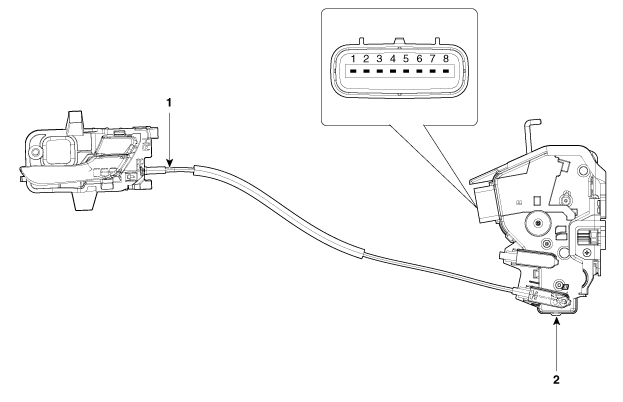

   Отсоедините разъем от привода.



   [Электродвигатель центрального замка]

   Нет.	Назначение клемм разъема
   	ЛЕВЫЙ	НАПРАВО
   1	-	-
   2	двигатель 2	COM
   3	двигатель 3	Переключатель блокировки/разблокировки
   4	ключевой выключатель	Переключатель блокировки с ключом
   5	Переключатель блокировки с ключом	ключевой выключатель
   6	Переключатель блокировки/разблокировки	двигатель 3
   7	COM	двигатель 2
   8-й	-	-




   [Блокировка моторного болта]

   Нет.	Назначение клемм разъема
   	ЛЕВЫЙ	НАПРАВО
   1	двигатель 1	-
   2	двигатель 2	COM
   3	двигатель 3	Переключатель блокировки/разблокировки
   4	ключевой выключатель	Переключатель блокировки с ключом
   5	Переключатель блокировки с ключом	ключевой выключатель
   6	Переключатель блокировки/разблокировки	двигатель 3
   7	COM	двигатель 2
   8-й	-	двигатель 1

4. 4

   Функция привода путем подключения питания и заземления, как проверьте, как показано ниже. Чтобы не повредить привод, подавать напряжение батареи только на короткое время.

   [Электродвигатель центрального замка]



   [Блокировка моторного болта]



   [Электродвигатель центрального замка]

   (ЛЕВЫЙ)



   (НАПРАВО)



   [Блокировка моторного болта]



Проверка модуля замка задней двери

1. 1

   Снять панель задней двери.

   (См. Кузов — «Панель задней двери»)

2. 2

   Снять панель задней двери.

   (См. Кузов — «Стекло задней двери»)

3. 3

   Отсоедините разъем от привода.



   [Электродвигатель центрального замка]

   Нет.	Назначение клемм разъема
   	ЛЕВЫЙ	НАПРАВО
   1	-	-
   2	двигатель 2	COM
   3	двигатель 3	Переключатель блокировки/разблокировки
   4	-	-
   5	-	-
   6	Переключатель блокировки/разблокировки	двигатель 3
   7	COM	двигатель 2
   8-й	-	-




   [Блокировка моторного болта]

   Нет.	Назначение клемм разъема
   	ЛЕВЫЙ	НАПРАВО
   1	двигатель 1	-
   2	двигатель 2	COM
   3	двигатель 3	Переключатель блокировки/разблокировки
   4	-	-
   5	-	-
   6	Переключатель блокировки/разблокировки	двигатель 3
   7	COM	двигатель 2
   8-й	-	двигатель 1

4. 4

   Функция привода путем подключения питания и заземления, как проверьте, как показано ниже. Чтобы не повредить привод, подавать напряжение батареи только на короткое время.

   [Электродвигатель центрального замка]



   [Блокировка моторного болта]



   [Электродвигатель центрального замка]

   (ЛЕВЫЙ)



   (НАПРАВО)



   [Блокировка моторного болта]



Тестирование модуля блокировки двери багажника

1. 1

   Снять обивку задней двери.

   (См. Кузов — «Отделка задней двери»)

2. 2

   Отсоедините разъемы от привода.



3. 3

   Функция привода путем подключения питания и заземления, как проверьте, как показано ниже. Чтобы не повредить привод, подавать напряжение батареи только на короткое время.





4. 4

   Проверка двери багажника с имеющимся электроприводом относится к модулю задней двери.
