Kia Stonic: стеклоподъемник / переключатель стеклоподъемника

Руководство по ремонту Kia Stonic (YB) / Хромированное внутреннее зеркало заднего вида с электроприводом / стеклоподъемник / оконный переключатель

Компоненты и обзор компонентов

ОБЗОР КОМПОНЕНТОВ

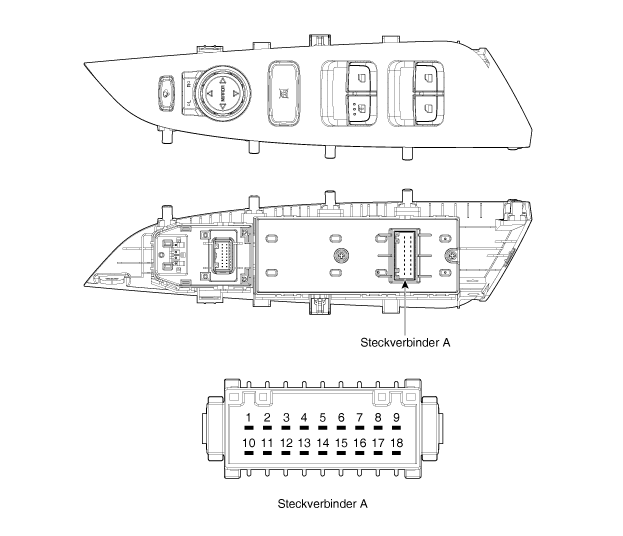

ВЫКЛЮЧАТЕЛЬ СТЕКЛА ВОДИТЕЛЯ

НАЗНАЧЕНИЕ ШТЕКЕРНЫХ КЛЕММ

[Защитные окна Сторона водителя спереди/сзади — автоматическое закрытие/открытие]

(левый руль)

Нет.	Описание	Нет.	Описание
1	Стеклоподъемник передний правый (закрыть)	10	Задний правый стеклоподъемник (закрыть)
2	-	11	Электрический стеклоподъёмник правый задний "вниз"
3	Стеклоподъемник Пд правый (открыт)	12	Аккумулятор (+)_RH
4	-	13	задний свет
5	Переключатель блокировки окна слева	14	Переключатель блокировки правого окна
6	Главный модуль стеклоподъемника со стороны водителя (закрыть/открыть)	15	Электрический стеклоподъёмник задний левый "вверх"
7	-	16	Задний левый электростеклоподъемник "вниз"
8-й	Размеры	17	-
9	-	18	Аккумулятор (+)_LH

(правый руль)

Нет.	Описание	Нет.	Описание
1	-	10	Задний правый стеклоподъемник (закрыть)
2	-	11	Электрический стеклоподъёмник правый задний "вниз"
3	-	12	Аккумулятор (+)_RH
4	-	13	задний свет
5	Переключатель блокировки окна слева	14	Переключатель блокировки правого окна
6	Главный модуль стеклоподъемника со стороны водителя (закрыть/открыть)	15	Электрический стеклоподъёмник задний левый "вверх"
7	Стеклоподъемник передний левый (закрыть)	16	Задний левый электростеклоподъемник "вниз"
8-й	Размеры	17	-
9	Стеклоподъемник передний левый (открыт)	18	Аккумулятор (+)_LH

[Защитные окна Передняя сторона со стороны водителя — автоматическое закрытие/открытие]

(левый руль)

Нет.	Описание	Нет.	Описание
1	Стеклоподъемник передний правый (закрыть)	10	-
2	-	11	-
3	Стеклоподъемник Пд правый (открыт)	12	Аккумулятор (+)_RH
4	-	13	задний свет
5	-	14	-
6	Главный модуль стеклоподъемника со стороны водителя (закрыть/открыть)	15	-
7	-	16	-
8-й	Размеры	17	-
9	-	18	-

(правый руль)

Нет.	Описание	Нет.	Описание
1	-	10	-
2	-	11	-
3	-	12	-
4	-	13	задний свет
5	-	14	-
6	Главный модуль стеклоподъемника со стороны водителя (закрыть/открыть)	15	-
7	Стеклоподъемник передний левый (закрыть)	16	-
8-й	Размеры	17	-
9	Стеклоподъемник передний левый (открыт)	18	Аккумулятор (+)_LH

[Авто Открытая передняя часть / задний]

(левый руль)

Нет.	Описание	Нет.	Описание
1	Стеклоподъемник передний правый (закрыть)	10	Задний правый стеклоподъемник (закрыть)
2	-	11	Электрический стеклоподъёмник правый задний "вниз"
3	Стеклоподъемник Пд правый (открыт)	12	Аккумулятор (+)_RH
4	-	13	задний свет
5	Переключатель блокировки окна слева	14	Переключатель блокировки правого окна
6	-	15	Электрический стеклоподъёмник задний левый "вверх"
7	Стеклоподъемник передний левый (закрыть)	16	Задний левый электростеклоподъемник "вниз"
8-й	Размеры	17	-
9	Стеклоподъемник передний левый (открыт)	18	Аккумулятор (+)_LH

(правый руль)

Нет.	Описание	Нет.	Описание
1	Стеклоподъемник передний правый (закрыть)	10	Задний правый стеклоподъемник (закрыть)
2	-	11	Электрический стеклоподъёмник правый задний "вниз"
3	Стеклоподъемник Пд правый (открыт)	12	Аккумулятор (+)_RH
4	-	13	задний свет
5	Переключатель блокировки окна слева	14	Переключатель блокировки правого окна
6	-	15	Электрический стеклоподъёмник задний левый "вверх"
7	Стеклоподъемник передний левый (закрыть)	16	Задний левый электростеклоподъемник "вниз"
8-й	Размеры	17	-
9	Стеклоподъемник передний левый (открыт)	18	Аккумулятор (+)_LH

[Авто открытый фронт]

(левый руль)

Нет.	Описание	Нет.	Описание
1	Стеклоподъемник передний правый (закрыть)	10	-
2	-	11	-
3	Стеклоподъемник Пд правый (открыт)	12	Аккумулятор (+)_RH
4	-	13	задний свет
5	-	14	-
6	-	15	-
7	Стеклоподъемник передний левый (закрыть)	16	-
8-й	Размеры	17	-
9	Стеклоподъемник передний левый (открыт)	18	Аккумулятор (+)_LH

(правый руль)

Нет.	Описание	Нет.	Описание
1	Стеклоподъемник передний правый (закрыть)	10	-
2	-	11	-
3	Стеклоподъемник Пд правый (открыт)	12	Аккумулятор (+)_RH
4	-	13	задний свет
5	-	14	-
6	-	15	-
7	Стеклоподъемник передний левый (закрыть)	16	-
8-й	Размеры	17	-
9	Стеклоподъемник передний левый (открыт)	18	Аккумулятор (+)_LH

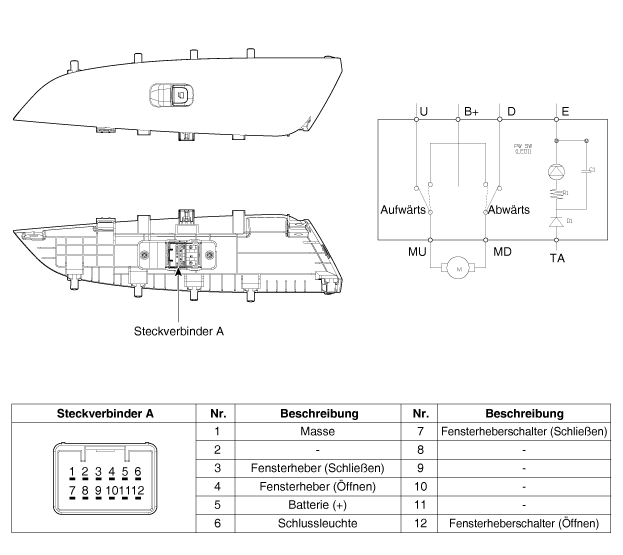

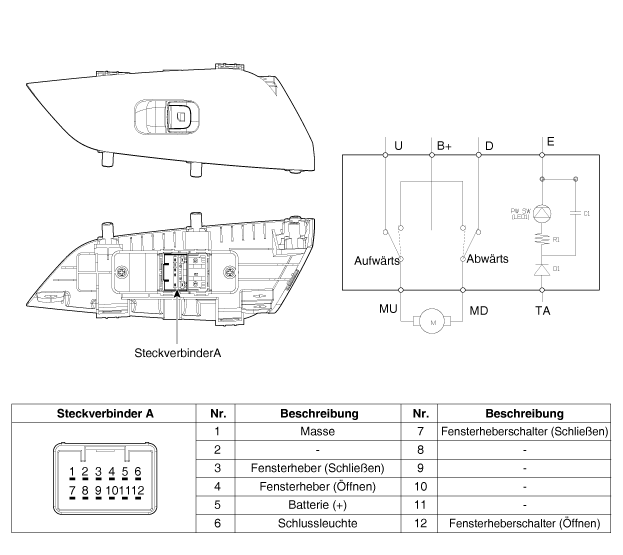

ВЫКЛЮЧАТЕЛЬ ОКНА ПАССАЖИРА

Переключатель заднего стекла

процедуры ремонта

расширение

•	Для снятия обмотайте отвертку или съемник скотчем, чтобы никакие компоненты не были повреждены.

•	Используйте съемник, чтобы удалить детали внутренней отделки. Используйте пластик, чтобы не повредить поверхности.

•	Будьте осторожны с панелью при ее снятии/установке и хранении. избегать, так как обтекатель загрязняется смазочными материалами и маслом возможно.

ВЫКЛЮЧАТЕЛЬ СТЕКЛА ВОДИТЕЛЯ

1.	Отсоедините кабель заземления аккумуляторной батареи.

2.	Снимите панель левой двери водителя. (См. Кузов — «Панель передней двери»)

3.	Переключатель электрического стеклоподъемника (A), потянув за оба конца держателей переключателя. (В) удалить.

ВЫКЛЮЧАТЕЛЬ ОКНА ПАССАЖИРА

1.	Отсоедините кабель заземления аккумуляторной батареи.

2.	Снимите панель правой передней двери. (См. Кузов — «Панель передней двери»)

3.	Ослабьте крепежные винты и снимите переключатель электрического стеклоподъемника (А).

Переключатель заднего стекла

1.	Отсоедините кабель заземления аккумуляторной батареи.

2.	Снять панель задней двери. (См. Кузов — «Панель задней двери»)

3.	Ослабьте крепежные винты и снимите переключатель электрического стеклоподъемника (А).

монтаж

ВЫКЛЮЧАТЕЛЬ СТЕКЛА ВОДИТЕЛЯ

1.	Установите переключатель электрического стеклоподъемника на стороне водителя.

2.	Подсоедините разъемы и установите панель передней двери.

3.	Подключите отрицательный (-) полюс батареи.

ВЫКЛЮЧАТЕЛЬ ОКНА ПАССАЖИРА

1.	Установите переключатель стеклоподъемника со стороны пассажира.

2.	Подсоедините разъемы и установите панель передней двери.

3.	Подключите отрицательный (-) полюс батареи.

Переключатель заднего стекла

1.	Установите переключатель заднего стекла.

2.	Подсоедините разъемы и установите панель задней двери.

3.	Подключите отрицательный (-) полюс батареи.

ТЕСТ

ВЫКЛЮЧАТЕЛЬ СТЕКЛА ВОДИТЕЛЯ

1.	Отсоедините кабель заземления аккумуляторной батареи.

2.	Снимите панель левой двери водителя.

3.	Отсоедините разъем переключателя стеклоподъемника от дверной панели.

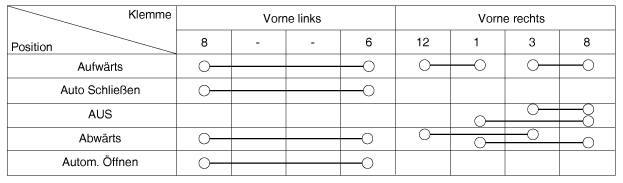

В отдельных положениях переключателя в соответствии со следующей таблицей для непрерывности проверьте между клеммами. Если непрерывность электричества нарушена есть, замените переключатель.

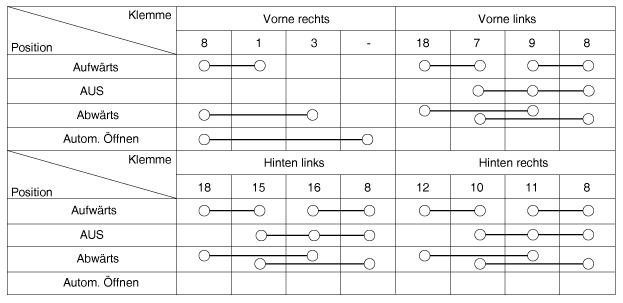

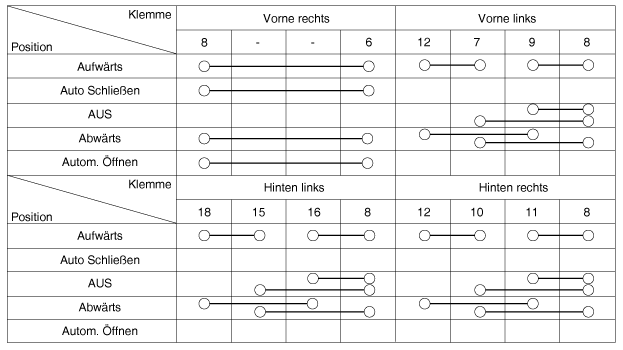

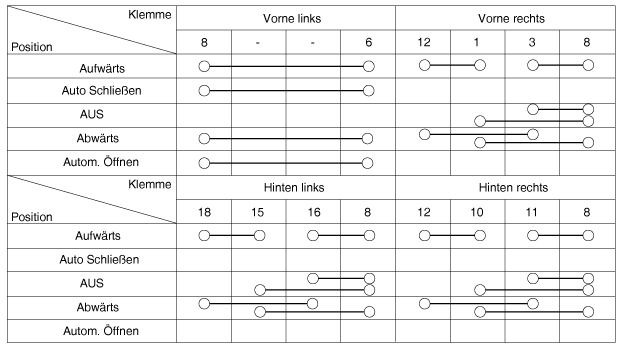

[Защитное окно водителя спереди/сзади — автоматическое закрытие/открытие]

(левый руль)

(правый руль)

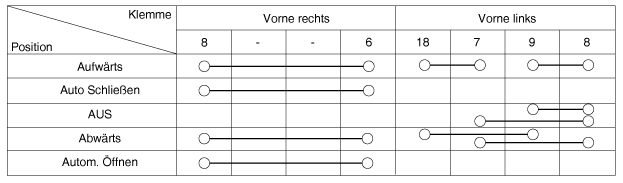

[Защитный стеклоподъемник переднего водителя — автоматическое закрытие/открытие]

(левый руль)

(правый руль)

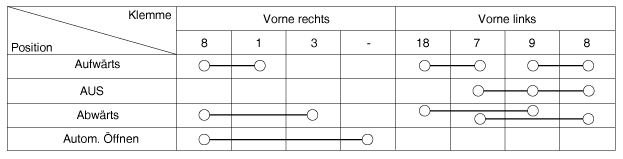

[Авто Открыть спереди сзади]

(левый руль)

(правый руль)

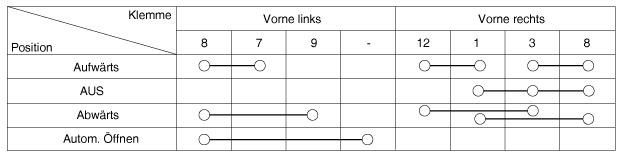

[Авто Открыть спереди]

(левый руль)

(правый руль)

переключатель стеклоподъемника пассажирский/задний

1.	Отсоедините кабель заземления аккумуляторной батареи.

2.	Снимите панель правой передней двери. (См. Кузов — «Панель передней двери») (См. Кузов — «Панель задней двери»)

3.	Отсоедините разъем переключателя стеклоподъемника от дверной панели. [переключатель окна со стороны пассажира] [Электричество переключатель заднего стекла]

4.	В отдельных положениях переключателя в соответствии со следующей таблицей для непрерывности проверьте между клеммами. Если непрерывность электричества нарушена есть, замените переключатель.

Диагностика с помощью КДС

Неисправные электрические компоненты кузова можно быстро определить с помощью диагностической системы автомобиля. (КДС).

Система диагностики (KDS) предоставляет следующие данные.

(1)	Самодиагностика: проверка и отображение кода неисправности (DTC)

(2)	Текущие данные: проверьте состояние системных входных/выходных данных.

(3)	Проверка привода: проверьте рабочее состояние системы.

(4)	Дополнительная функция: функции управления, отличные от системных опций и установка нуля

2.	Выберите «Модель автомобиля» и систему для проверки, чтобы выбрать автомобиль. проверить тестером.

3.	Выберите «Модуль управления кузовом (BCM)», чтобы просмотреть модуль кластера. (BCM) для проверки.

4.	Выберите меню «Текущие данные», чтобы увидеть текущий статус входных/выходных данных. искать. Входные/выходные данные датчиков соответствуют проверяемым выключатель дверного замка.

5.	Если функция электрического дверного замка принудительно проверяется должен быть выбран тест привода для BCM.
