Kia Optima: Автоматическая система управления коробкой передач / датчик температуры масла коробки передач (основной жгут проводов)

Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг. / Автоматическая трансмиссия / Автоматическая система управления коробкой передач / Датчик температуры масла трансмиссии (основной жгут проводов)

Технические характеристики

Спецификация

Элемент	Спецификация
Тип	*термистор с отрицательным температурным коэффициентом
Темп.[(°C)°F] / Сопротивление (кОм)	(-40)-40/48,1
	(-20)-4,0/15,6
	(0)32,0 / 5,88
	(20)68,0/2,51
	(40)104,0/1,19
	(60)140,0/0,61
	(80)176,0/0,32
	(100)212,0/0,18
	(120)248,0/0,10
	(140)284,0/0,06
	(150)302,0/0,05

*NTC: Отрицательный температурный коэффициент

Описание и работа

Описание

•	Используемый датчик представляет собой термистор (NTC), в котором сопротивление изменяется с изменение температуры.

•	Когда TCM подает на датчик питание около 5 В, выход датчика значение изменяется в зависимости от температуры ATF.

•	Датчик температуры масла установлен на гидроблоке интегрированным с основной модуль подвески.

Функции

•	Датчик температуры масла в коробке передач контролирует температуру ATF и передает показания в TCM.

•	Данные, полученные этим датчиком, используются для идентификации муфты гидротрансформатора. зоны активации и деактивации в пределах низкой температуры и высокой температуры диапазоне и для компенсации уровней гидравлического давления при переключении передач.

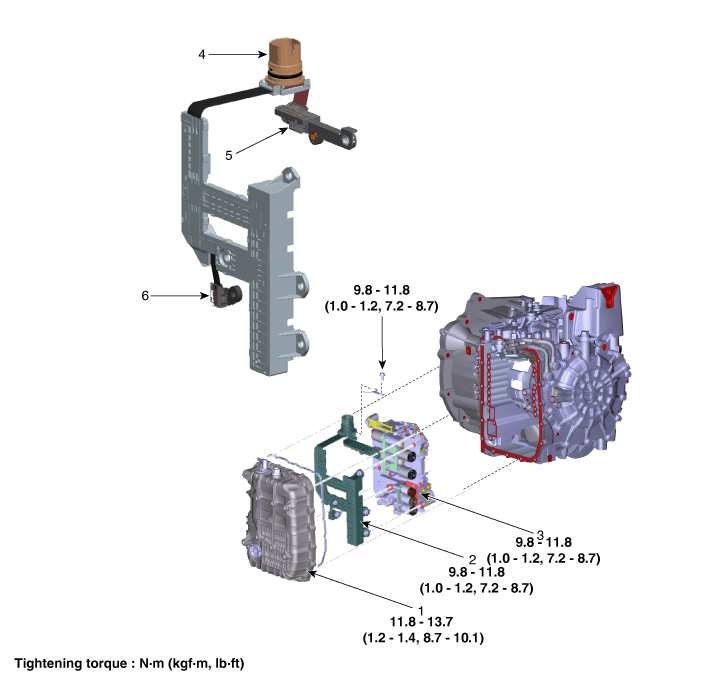

Компоненты и расположение компонентов

Компоненты

1. Крышка корпуса клапана	4. Основной разъем
2. Основная подвеска	5. Разъем датчика скорости
3. Корпус клапана	6. Датчик температуры масла

Процедуры ремонта

осмотр

Систему автоматической коробки передач можно быстрее диагностировать на наличие неисправностей. с помощью системы диагностики автомобиля (KDS). (См. «Руководство по кодам неисправности»)

KDS предоставляет следующую информацию.

(1)	Самодиагностика: проверяет и отображает диагностический код неисправности (код неисправности)

(2)	Данные датчика: проверяет состояние входных/выходных значений системы.

(3)	Принудительная работа: проверяет рабочее состояние системы.

(4)	Дополнительные функции: управление опциями системы, регулировка нулевой точки и другие функции

Проверка компонентов

Проверьте сопротивление с помощью KDS.

Элемент	Спецификация
Темп.[(°C)°F] / Сопротивление (кОм)	(-40)-40/48,1
	(-20)-4,0/15,6
	(0)32,0 / 5,88
	(20)68,0/2,51
	(40)104,0/1,19
	(60)140,0/0,61
	(80)176,0/0,32
	(100)212,0/0,18
	(120)248,0/0,10
	(140)284,0/0,06
	(150)302,0/0,05

Удаление

•	Автоматическая коробка передач состоит из тонких компонентов. Будь осторожен не повредить деталь в процессе сборки и разборка.

•	Поддерживайте чистоту, чтобы посторонние вещества не попали в автоматическую коробку передач.

•	Используйте фартук с покрытием, латексные перчатки и лоток из нержавеющей стали, чтобы предотвратить попадание постороннего предмета в коробку передач.

1.	Снимите нижнюю крышку. (См. Механическая система двигателя — «Машинное отделение под крышкой»)

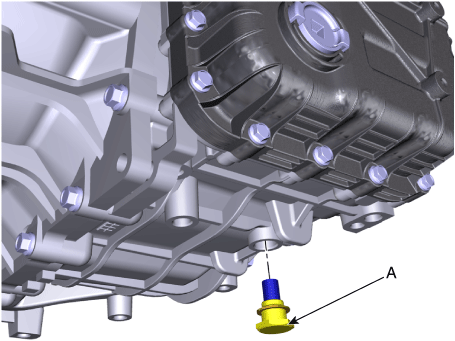

Снимите сливную пробку ATF (A), дайте жидкости стечь, а затем переустановите сливную пробку.

Момент затяжки:

33,3–43,1 Н·м (3,4–4,4 кгс·м, 24,6–31,8 фунт-фут)

•	Существующую прокладку сливной пробки ATF необходимо заменить на новенький. (Не используйте его повторно.)

•	Жидкость для автоматической коробки передач (ATF) можно использовать повторно. Собирать это с помощью чистой 10-литровой мензурки.

3.	Снимите воздуховод и воздушный фильтр в сборе. (См. Механическая система двигателя — «Воздушный фильтр»)

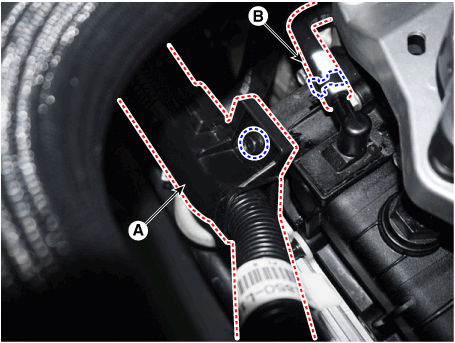

Снимите кронштейн проводки (А) и шланг сапуна (В).

Момент затяжки:

9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

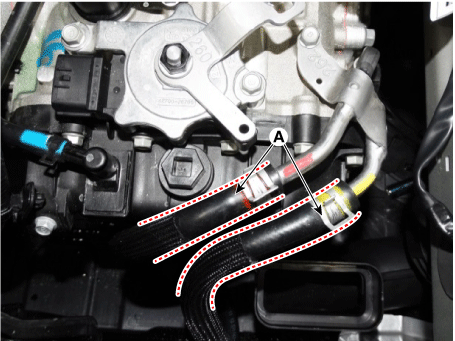

5.	Отсоедините шланг (А) после удаления жидкости автоматической коробки передач. хомут шланга охладителя.

6.	Поднимите автомобиль после ослабления верхних болтов крышки гидроблока.

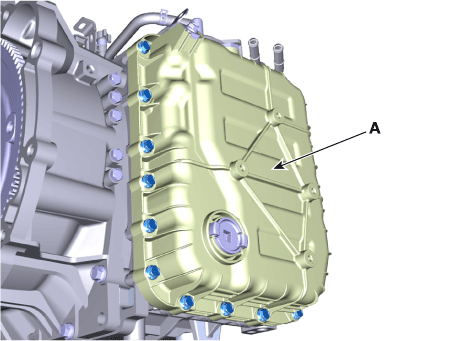

Снимите крышку корпуса клапана (А), ослабив болты.

Момент затяжки:

11,8–13,7 Н·м (1,2–1,4 кгс·м, 8,7–10,1 фунт·фут)

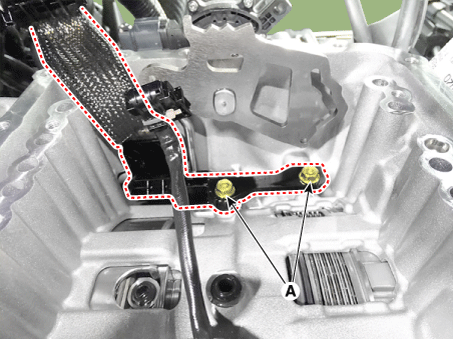

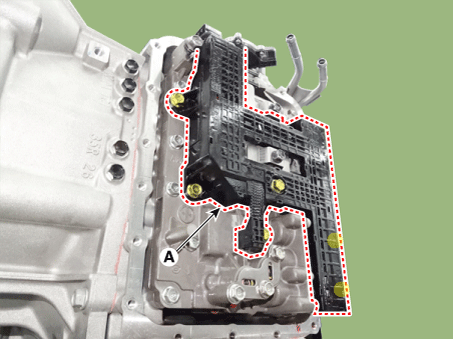

Снимите главный жгут проводов (А) после откручивания болтов.

Момент затяжки:

9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

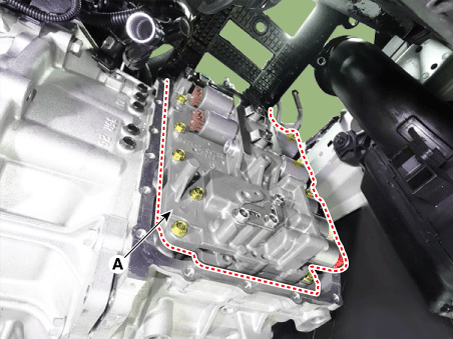

Снимите корпус клапана (А) после ослабления болтов.

Момент затяжки:

9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

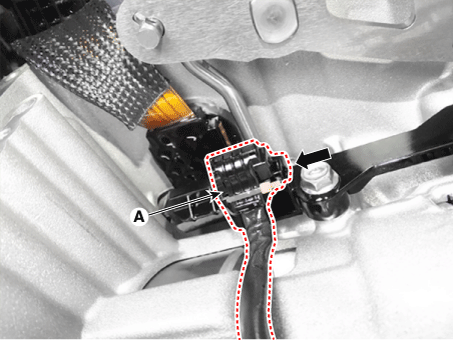

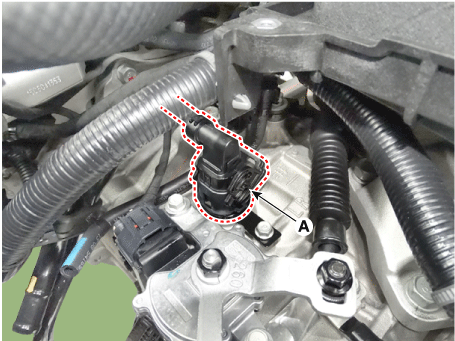

10.	Отсоедините разъем датчика скорости (А).

11.

Ослабьте главный болт жгута (А).

Момент затяжки :

9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

12.	Отсоедините разъем электромагнитного клапана (А).

13.

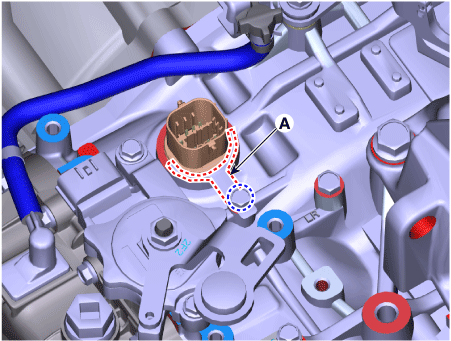

Снимите монтажный зажим разъема электромагнитного клапана (А).

Момент затяжки:

9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

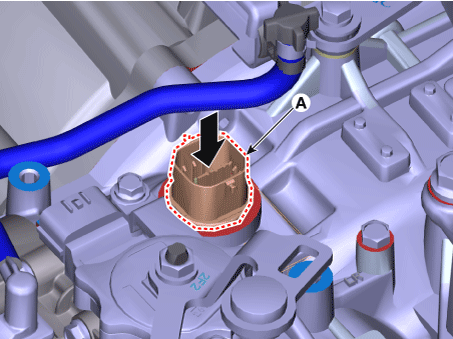

14.	Снимите разъем электромагнитного клапана (А), нажав вниз с коробки передач.

Монтаж

Установите в порядке, обратном снятию.

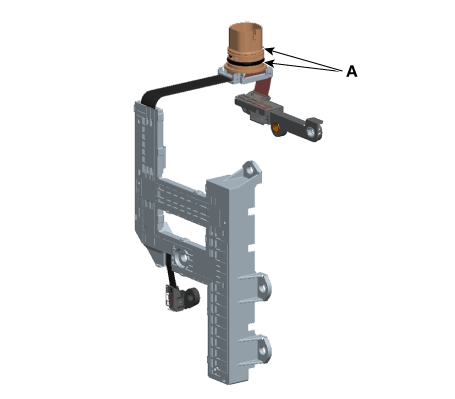

•	Перед установкой разъема нанесите ATF на уплотнительное кольцо.

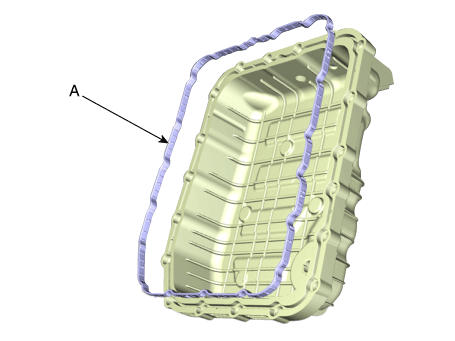

•	Существующую прокладку крышки гидроблока (А) необходимо заменить. с новым. (Не используйте его повторно.)

•	Проверка уровня жидкости после заполнения автоматической коробки передач с жидкостью. (См. Гидравлическая система — «Жидкость»)

•	После установки проверьте отсутствие утечек охлаждающей жидкости или жидкости. от соединения шланга во время запуска двигателя.
