Противотуманная фара

Процедуры ремонта

Удаление

Передняя противотуманная фара

1. 1

   Отсоедините отрицательную клемму аккумулятора.

2. 2

   Снимите передний бампер в сборе.

   (См. Кузов — «Передний бампер в сборе»)

3. 3

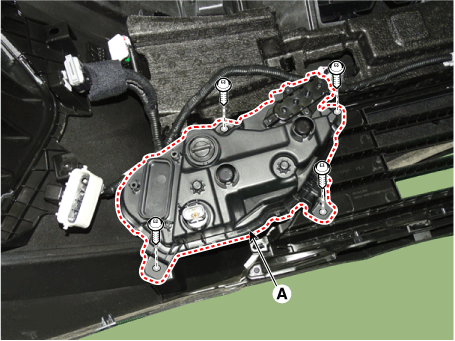

   Снимите блок передних противотуманных фар (А), ослабив крепежные винты.



Монтаж

1. Установите в порядке, обратном снятию.

Корректирование

Направление передних противотуманных фар Процедуры

1. 1

   Накачайте шины до указанного давления и снимите любые нагрузки с транспортное средство, кроме водителя, запасного колеса и инструментов.

2. 2

   Автомобиль должен стоять на ровном полу.

3. 3

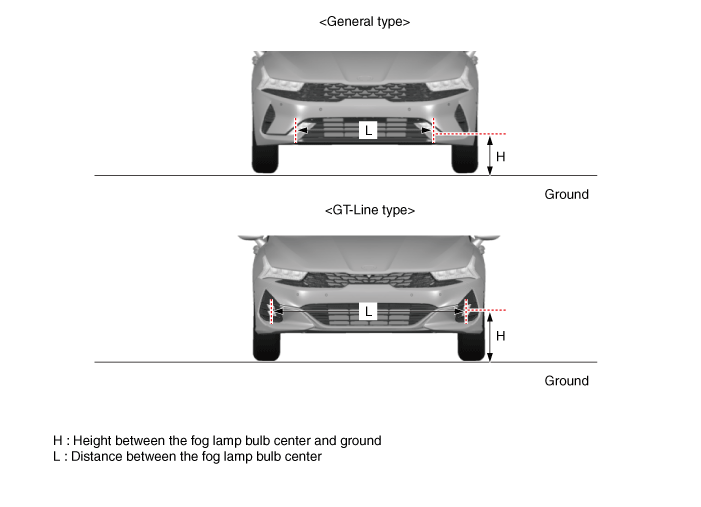

   Нарисуйте вертикальные линии (проходящие через соответствующие центры противотуманных фар) и горизонтальная линия (проходящая через центр противотуманной фары) на экране.

4. 4

   Когда противотуманные фары и аккумулятор находятся в нормальном состоянии, направьте противотуманные фары поэтому самая яркая часть приходится на горизонтальные и вертикальные линии.

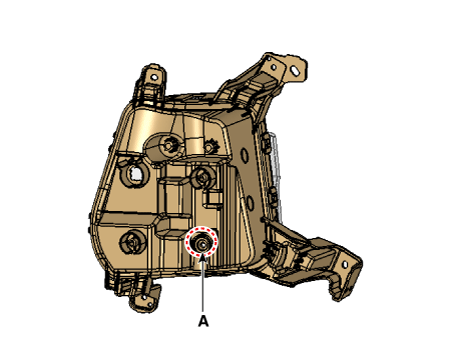

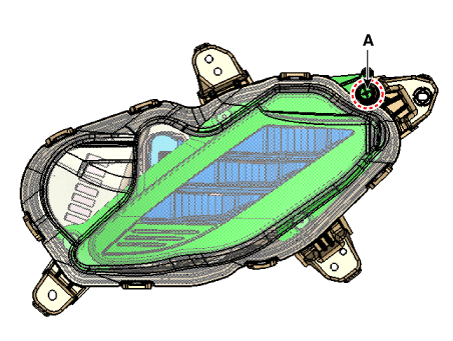

   A : Туман вертикальный

   [Общий тип]	[Тип линии GT]

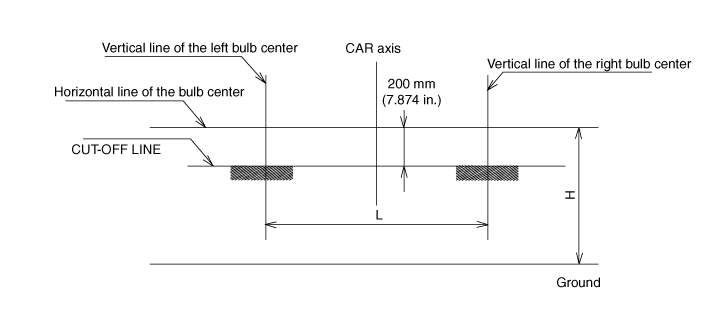

Точка прицеливания противотуманных фар

[Общий тип]

[Тип линии GT]

1. 1

   Включите передний противотуманный фонарь без присутствия водителя.

2. 2

   Светотеневая граница должна проецироваться в допустимом диапазоне (заштрихованная область).
