Киа Оптима: Система освещения / Фары головного света

Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг. / Электрическая система кузова / Система освещения / Налобные фонари

Компоненты и расположение компонентов

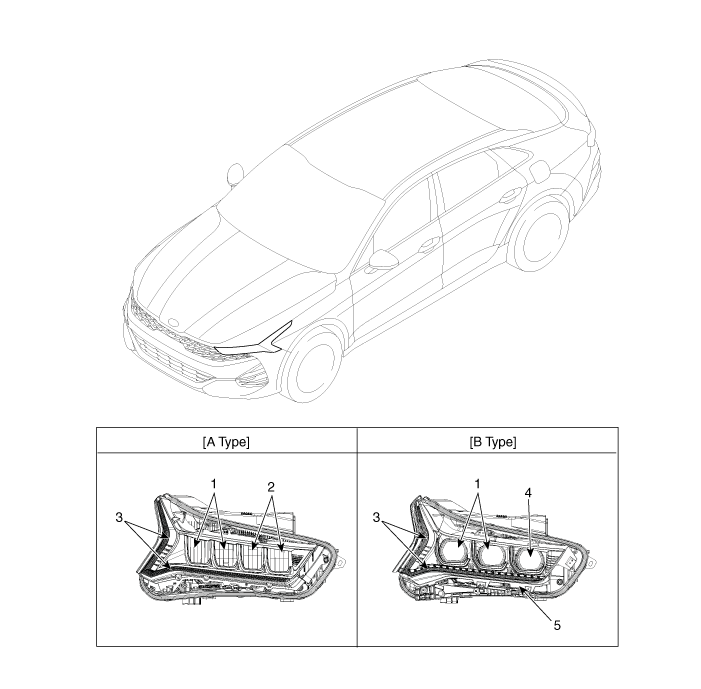

Расположение компонента

1. Ближний свет
2. Дальний свет
3. Дневной ходовой огонь/габаритный фонарь

4. Ближний вспомогательный луч
5. Лампа указателя поворота

Принципиальные диаграммы

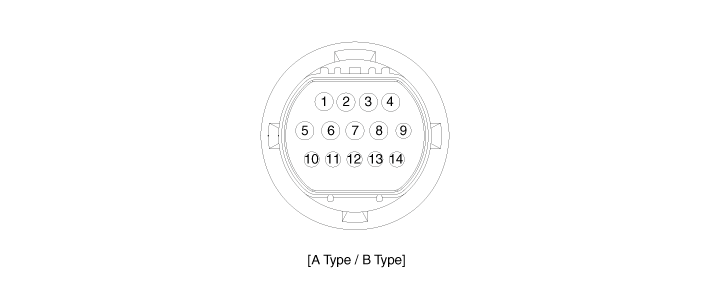

Разъем и функция терминала

Соединитель

Терминал Функция

Приколоть	Функция
Приколоть	Тип	Тип Б
1	Ближний свет (+) Светодиод	Ближний свет (+) Светодиод
2	Дальний свет (+) светодиод	Дальний свет (+) светодиод
3	-	Лампа указателя поворота (+) светодиод
4	-	-
5	Масса (-) Ближний свет	Масса (-) Ближний свет
6	Заземление (-) Привод	Заземление (-) Привод
7	Заземление (-) Позиция/ДХО	Заземление (-) Позиция/ДХО
8	Земля (-) Дальний свет	Масса (-) Лампа дальнего света/сигнала поворота
9	Габаритный фонарь (+) светодиод	Габаритный фонарь (+) светодиод
10	ДХО (+) светодиод	ДХО (+) светодиод
11	Выравнивающее устройство (+)	Выравнивающее устройство (+)
12	Сигнал нивелира	Сигнал нивелира
13	Ближний свет говорит - Сказка	Ближний свет говорит - Сказка
14	-	Подсказка поворотника - Сказка

Процедуры ремонта

Удаление

Фары

1.	Отсоедините отрицательную клемму аккумулятора.

2.	Снимите передний бампер в сборе. (См. Кузов — «Передний бампер в сборе»)

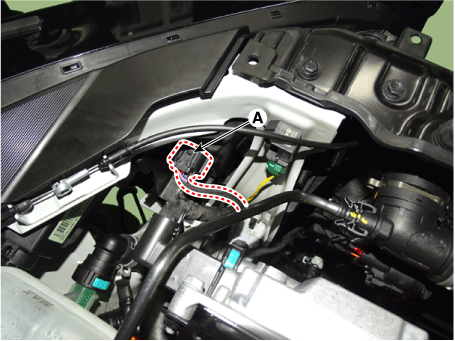

3.	Отсоедините разъем фары (А).

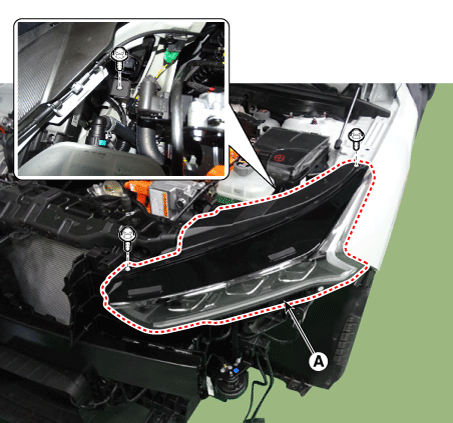

Снимите фару (А), ослабив крепежные болты.

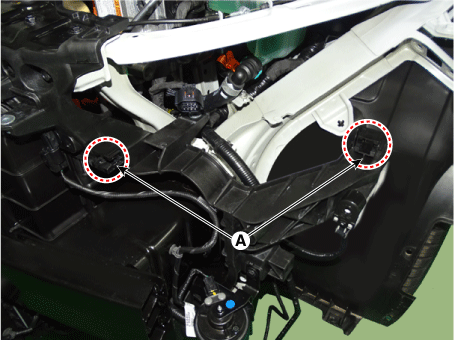

Будьте осторожны, чтобы не повредить фиксирующий зажим (А).

Монтаж

Установите в порядке, обратном снятию.

Если необходимо отрегулировать фару, см. процедура.

(См. Фара - «Регулировка»)

Корректирование

Направление фары

•	Фары должны быть настроены с помощью соответствующего оборудования для регулировки луча, и в соответствии с инструкциями производителя оборудования.

•	Если существуют какие-либо правила, касающиеся направления фар в зоне, где будет использоваться транспортное средство, отрегулируйте так, чтобы эти требования.

Если оборудование для настройки луча отсутствует, действуйте следующим образом:

1.	Накачайте шины до указанного давления и снимите любые нагрузки с транспортное средство, кроме водителя, запасного колеса и инструментов.

2.	Автомобиль должен стоять на ровном полу.

3.	Нарисуйте вертикальные линии (проходящие через соответствующие центры фар) и горизонтальная линия (проходящая через центр фар) на экране.

4.	Если установлено устройство регулировки фар, отрегулируйте регулировку фар. переключатель устройства с 0 положениями.

5.	Когда фары и аккумулятор находятся в нормальном состоянии, направьте фары поэтому самая яркая часть приходится на горизонтальные и вертикальные линии.

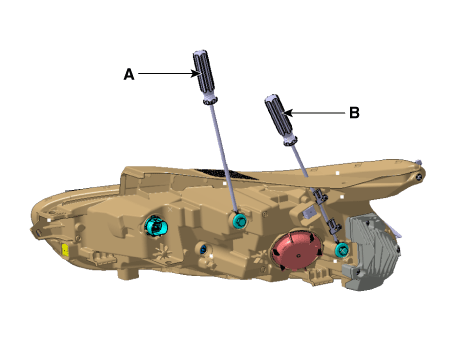

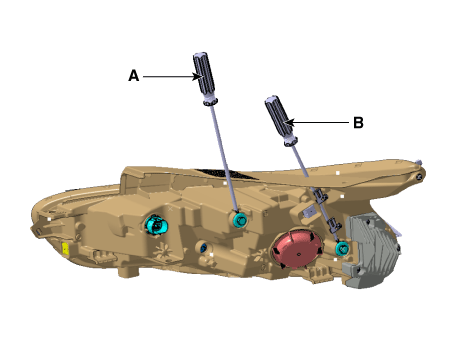

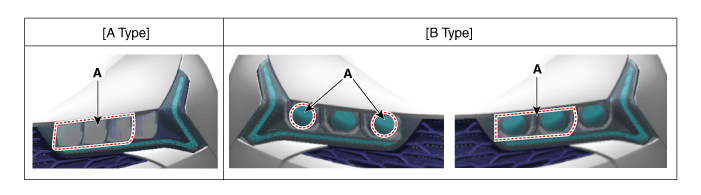

6.	Накройте внешний выступ фары (А) и установите положение выключения. [Тип] A : Вертикально (дальний/ближний свет) B : Горизонтальный (дальний/ближний свет) [Тип Б] A : Вертикально (дальний/ближний свет) B : Горизонтальный (дальний/ближний свет)

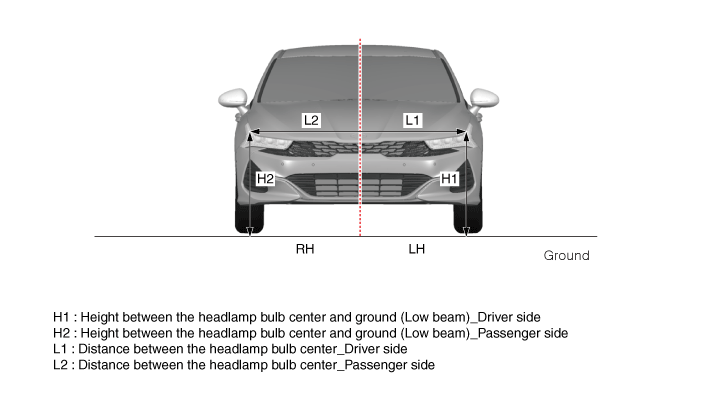

Точка прицеливания фары

[Тип]

Состояние автомобиля	H1	L1	L2	Примечание
Пустой	698 (27,4803)	744 (29,2913)		ВСЕ РАЗМЕРЫ в мм (дюймах)
1 человек на борту	693 (27,2834)	744 (29,2913)		ВСЕ РАЗМЕРЫ в мм (дюймах)

[Тип Б]

Состояние автомобиля	H1	Н2	L1	L2	Примечание
Пустой	697 (27.4409)	684 (26,9291)	751 (29,5669)	661 (26.0236)	ВСЕ РАЗМЕРЫ в мм (дюймах)
1 человек на борту	692 (27.2440)	679 (26,7322)	751 (29,5669)	661 (26.0236)	ВСЕ РАЗМЕРЫ в мм (дюймах)

•	В случае шины размером 16 дюймов примените -3 мм от значения H.

•	В случае шины размером 18 дюймов прибавьте +1 мм от значения H.

1.	Если установлено устройство регулировки фар, отрегулируйте регулировку фар. переключатель устройства с 0 положениями.

2.	Включите ближний свет без водителя.

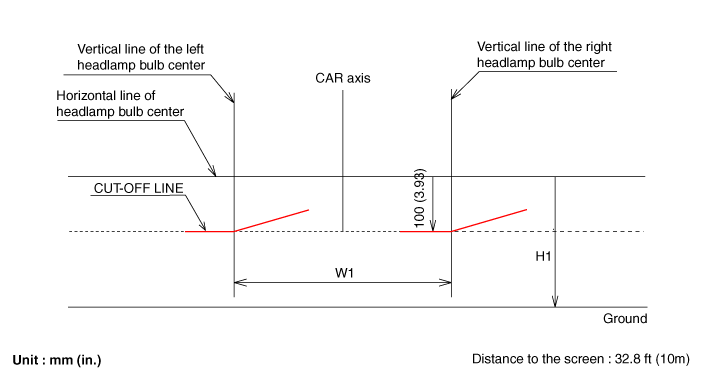

3.	Граница светотеневой границы ближнего света должна быть спроецирована, как показано на рисунке.

4.	Включите дальний свет без водителя.

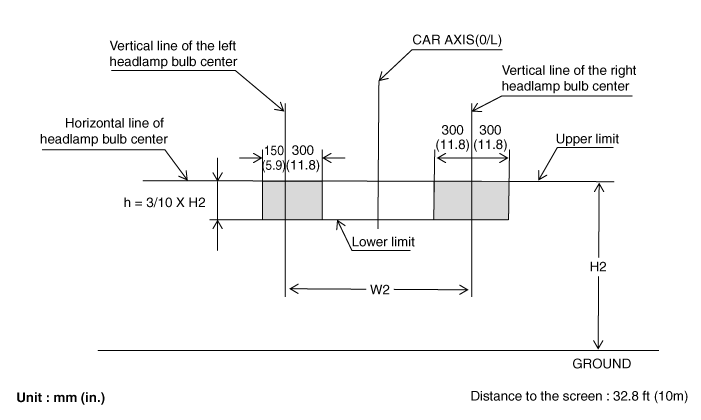

5.	Горячая зона должна проецироваться в допустимом диапазоне, указанном на картина.
