Блок лампы настроения

Принципиальные диаграммы

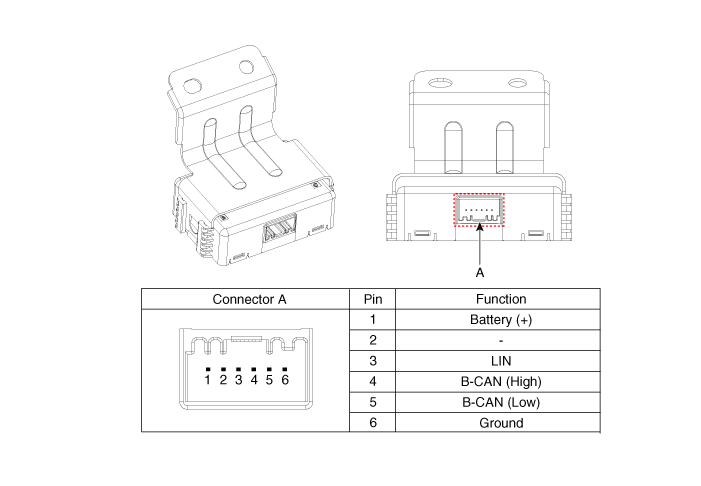

Функция разъема и терминала

Процедуры ремонта

Удаление

1. 1

   Отсоедините отрицательную клемму аккумулятора.

2. 2

   Снимите нижнюю панель аварийной подушки.

   (См. Кузов — «Нижняя панель аварийной площадки»)

3. 3

   Снимите декоративную накладку [LH].

   (Обратитесь к разделу «Тело» — «Гарнир Crash Pad»)

4. 4

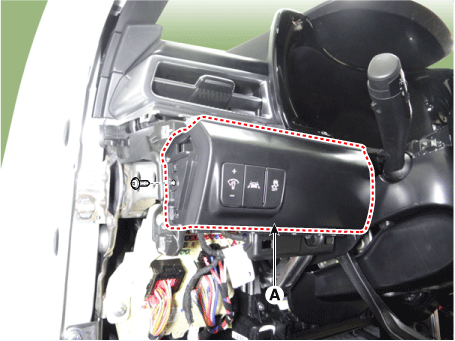

   Снимите нижнюю декоративную накладку [LH] (A), ослабив крепления винт.



5. 5

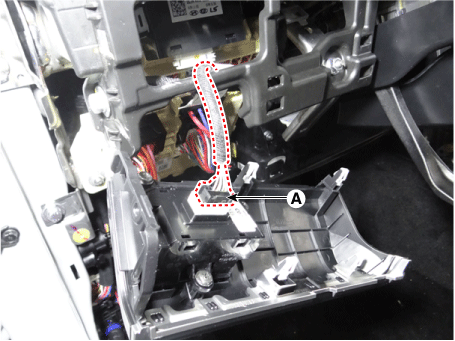

   Отсоедините разъем (A) от нижней облицовки аварийной подушки [LH].



6. 6

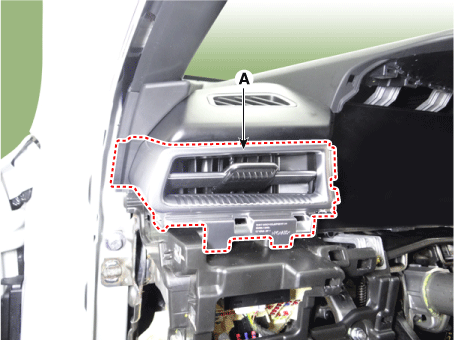

   Снимите боковое вентиляционное отверстие (А) с помощью плоской отвертки или съемника.



7. 7

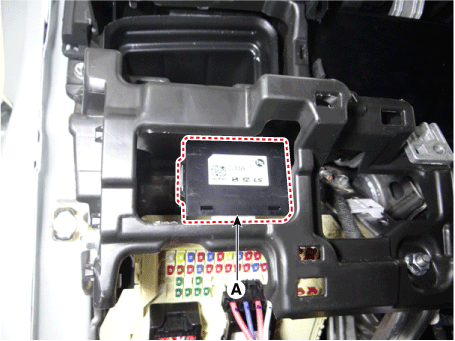

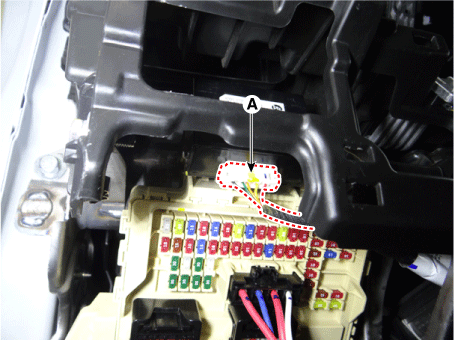

   Отсоедините разъем блока лампы настроения (А).



8. 8

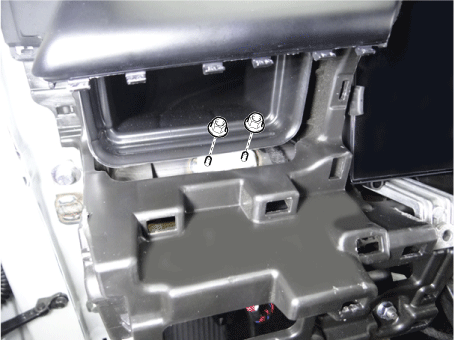

   Снимите блок лампы настроения (А), ослабив крепежные гайки.





Монтаж

1. Установите в порядке, обратном снятию.
