Реостат

Принципиальные диаграммы

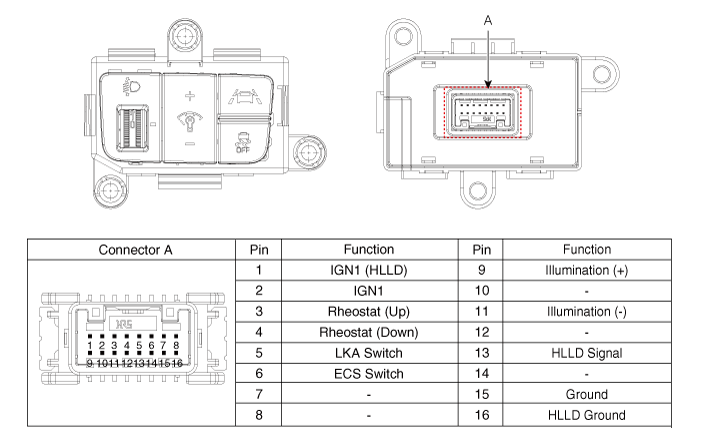

Разъем и функция терминала

Процедуры ремонта

Удаление

1. 1

   Отсоедините отрицательную клемму аккумулятора.

2. 2

   Снимите нижнюю панель аварийной подушки.

   (См. Кузов — «Нижняя панель аварийной площадки»)

3. 3

   Снимите декоративную накладку [LH].

   (Обратитесь к разделу «Тело» — «Гарнир Crash Pad»)

4. 4

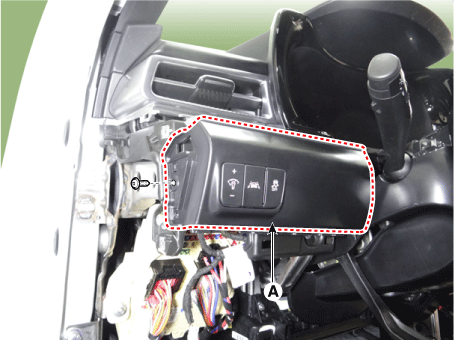

   Снимите нижнюю декоративную накладку [LH] (A), ослабив крепления винт.



5. 5

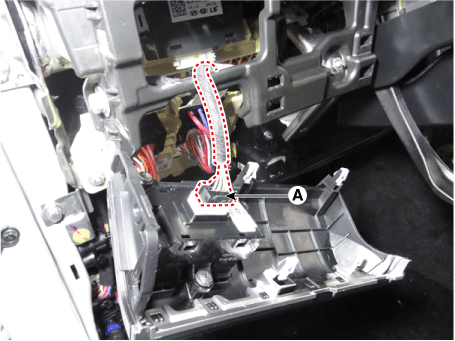

   Отсоедините разъем (A) от нижней облицовки аварийной подушки [LH].



6. 6

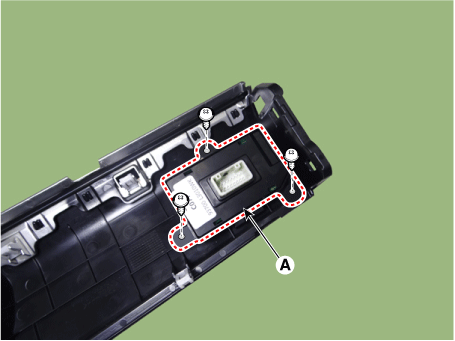

   Снимите выключатель бокового аварийного щитка (А), ослабив крепежные винты.



Монтаж

1. Установите в порядке, обратном снятию.

осмотр

1. 1

   Отсоедините отрицательную клемму аккумулятора.

2. 2

   Снимите нижнюю панель аварийной подушки.

   (См. Кузов — «Нижняя панель аварийной площадки»)

3. 3

   Снимите декоративную накладку [LH].

   (Обратитесь к разделу «Тело» — «Гарнир Crash Pad»)

4. 4

   Снимите нижнюю декоративную накладку [LH] (A), ослабив крепления винт.



5. 5

   Отсоедините разъем (A) от нижней облицовки аварийной подушки [LH].



6. 6

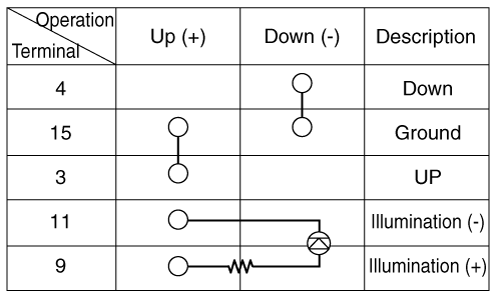

   Проверьте переключатель реостата на непрерывность.
