Электрическая система кузова

Задний комбинированный фонарь

Место в руководстве: Электрическая система кузова
Общая информация — 8Усовершенствованная система помощи водителю (ADAS) — 21Обслуживание — 27Механическая система двигателя — 45Электрическая система двигателя — 11Система контроля выбросов — 11Управление двигателем/топливная система — 25Автоматическая трансмиссия — 20Карданный вал и ось — 7Подвесная система — 22Рулевая система — 7Сдержанность — 11Тормозная система — 22Кузов (внутри и снаружи) — 116Электрическая система кузова — 90Отопление, вентиляция, кондиционирование — 32
15шагов
~90мин
4/5сложность
Выполнено 0 из 15

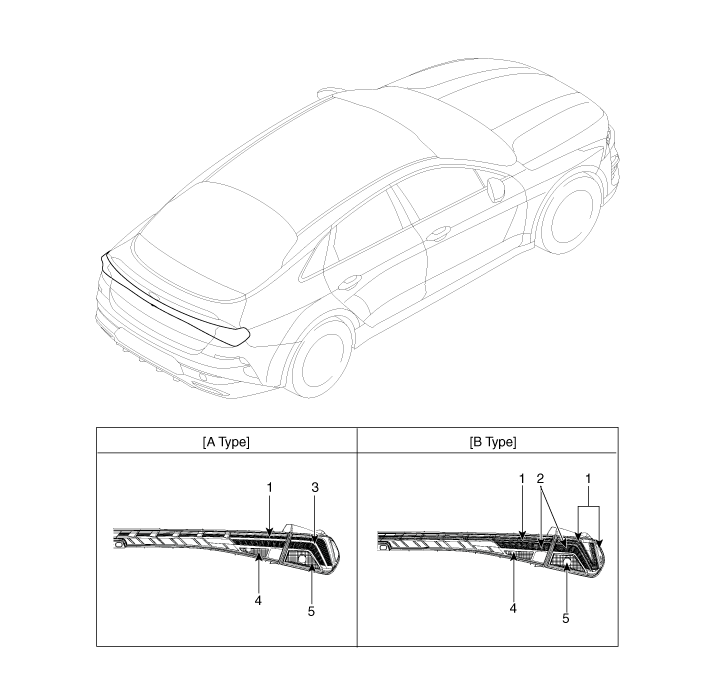

Компоненты и расположение компонентов

Расположение компонента

1. Задний фонарь
2. Стоп-сигнал
3. Задний/стоп-сигнал		 4. Фонарь заднего хода
5. Лампа указателя поворота

Принципиальные диаграммы

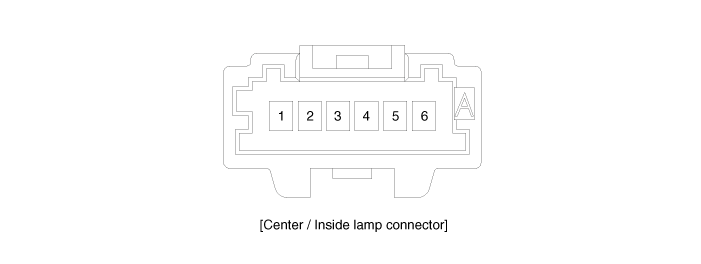

Разъем и функция терминала

[Тип]

Приколоть Функция
Центр Снаружи
1 Задний фонарь (+) Лампа накаливания Задний фонарь (+) Лампа накаливания
2 - Стоп-сигнал (+) Лампа накаливания
3 Фонарь заднего хода (+) Лампа Лампа указателя поворота (+) Лампа
4 - -
5 Земля (-) Лампа Земля (-) Лампа
6 - -

[Тип Б]

Приколоть Функция
Центр Снаружи
1 Задний фонарь (+) светодиод Задний фонарь (+) светодиод
2 Стоп-сигнал (+) светодиод Стоп-сигнал (+) светодиод
3 Фонарь заднего хода (+) Лампа Лампа указателя поворота (+) Лампа
4 - -
5 Земля (-) Лампа Земля (-) Лампа
6 Заземление (-) Светодиод Заземление (-) Светодиод

Процедуры ремонта

Удаление

[Снаружи]

  1. Отсоедините отрицательную клемму аккумулятора.

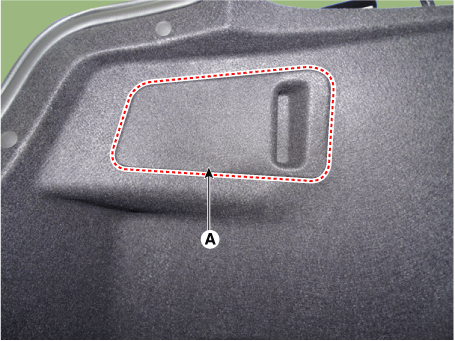

  2. Снимите сервисную крышку заднего комбинированного фонаря (А).

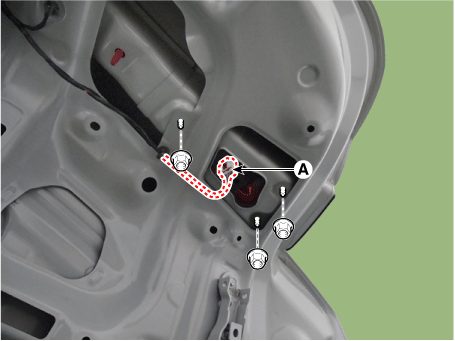

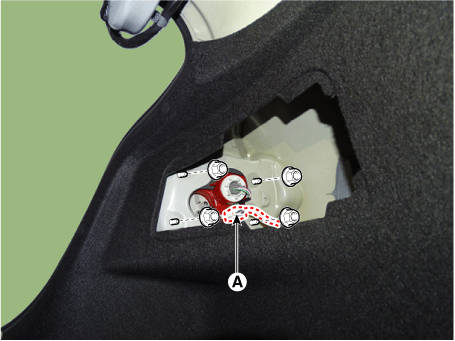

  3. Отсоедините разъем заднего комбинированного фонаря (А) после ослабления орехи.

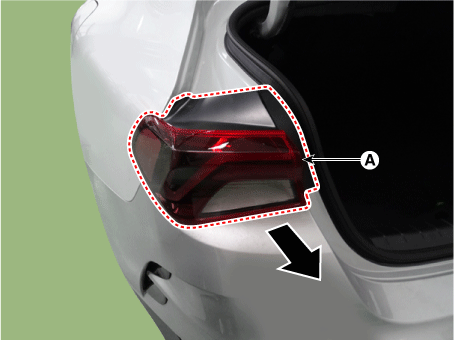

  4. Снимите задний комбинированный фонарь (А).

[Центр]

  1. Отсоедините отрицательную клемму аккумулятора.

  2. Снимите обивку крышки багажника.

    (См. Кузов — «Отделка крышки багажника»)

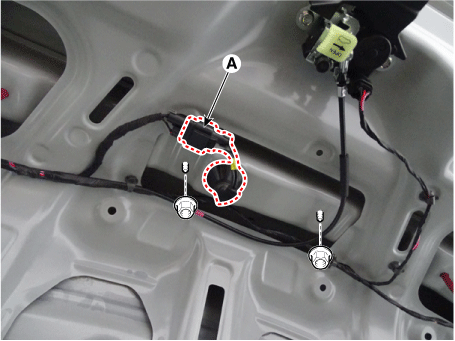

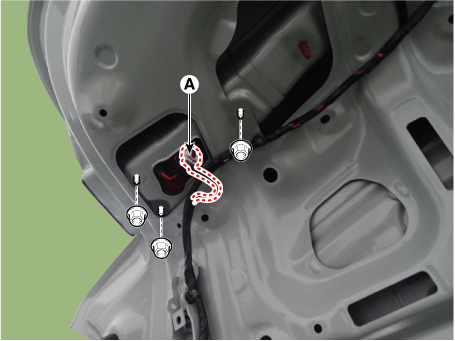

  3. Отсоедините разъем заднего комбинированного фонаря (А) после ослабления орехи.

    [левый]

    [Правый]

    [Центр]

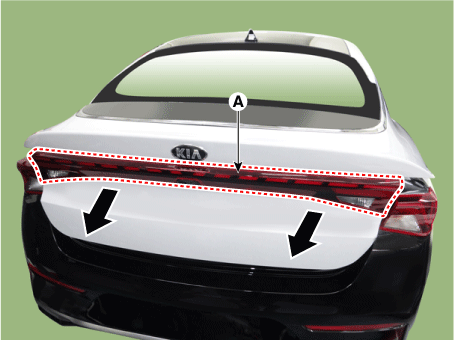

  4. Снимите задний комбинированный фонарь (А).

Монтаж

  1. Устанавливайте в порядке, обратном снятию.

Замена

Лампа

[Указатель поворота]

  1. Снимите внешний задний комбинированный фонарь.

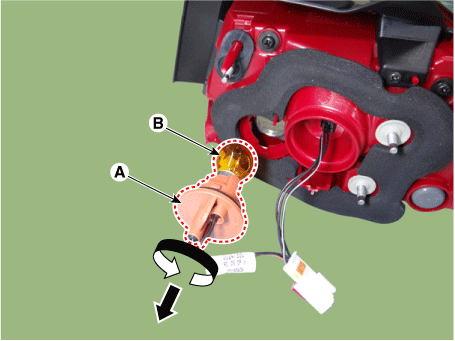

  2. Снимите гнездо (А), повернув его против часовой стрелки.

  3. Выньте лампочку (B) из патрона.

[Резервная лампа]

  1. Отсоедините отрицательную клемму аккумулятора.

  2. Снимите обивку крышки багажника.

    (См. Кузов — «Отделка крышки багажника»)

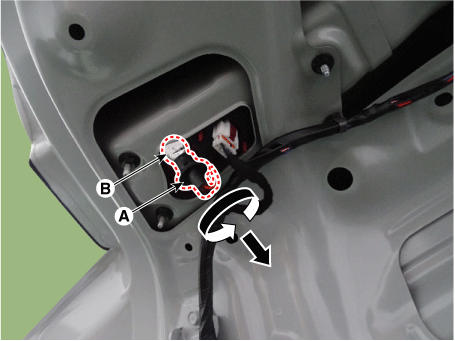

  3. Снимите гнездо (А), повернув его против часовой стрелки.

  4. Выньте лампочку (B) из патрона.
