Kia Picanto: напольная консоль / напольная консоль в сборе
Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг.
/
Кузов (внутри и снаружи)
/
Напольная консоль
/ Сборка напольной консоли
Компоненты и расположение компонентов
| Расположение компонента |
|

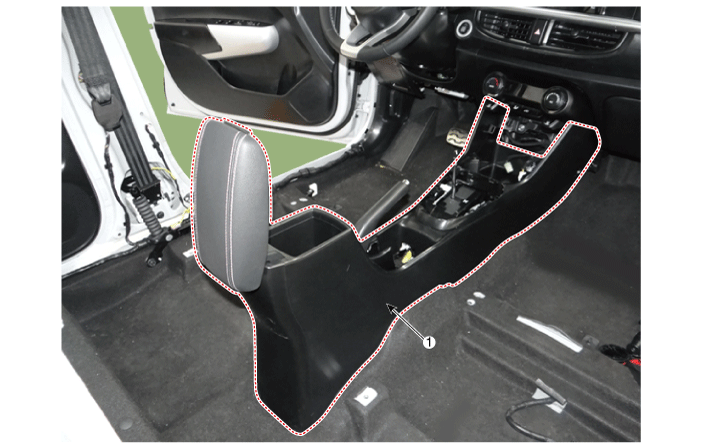

1. Сборка напольной консоли
|
|
Процедуры ремонта
| Замена |
Наденьте перчатки, чтобы защитить руки.
|
|
| 1. |

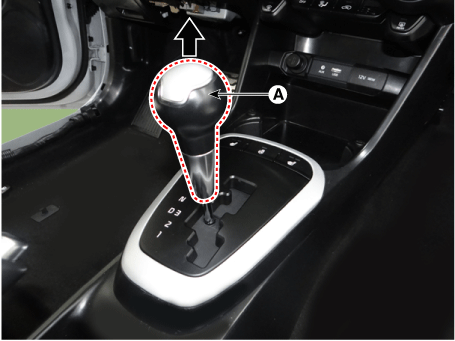

Чтобы снять ручку переключения передач и пыльники (А), потяните их вверх.
|
| 2. |

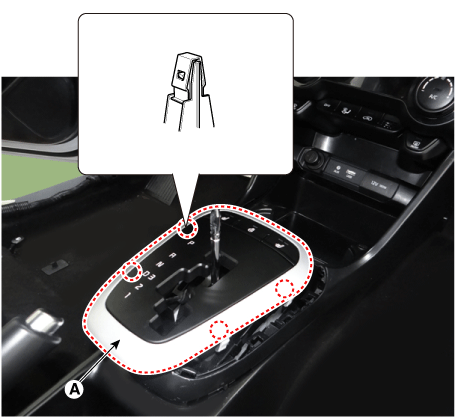

Снимите верхнюю крышку консоли (А) с помощью съемника.
|
| 3. |

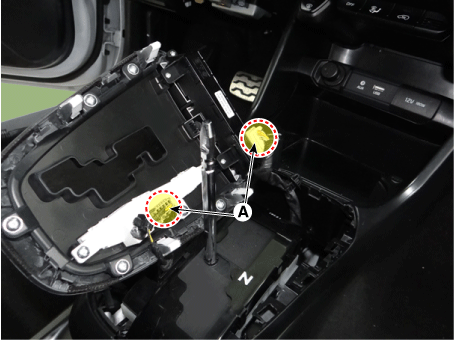

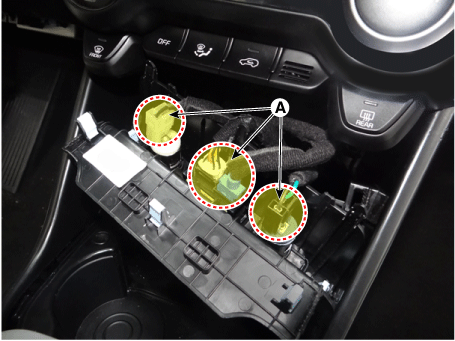

Снимите крышку индикатора, предварительно отсоединив разъемы (А).
|
| 4. |

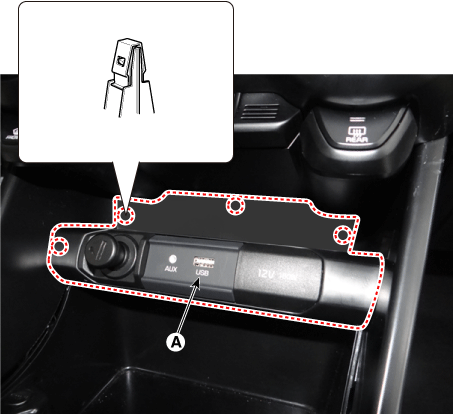

Отделите передний лоток консоли (A).
|
| 5. |
Снимите передний лоток консоли, предварительно отсоединив разъемы (А).
|
| 6. |

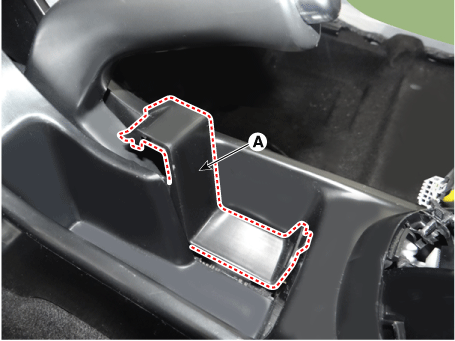

Снимите кожух стояночного тормоза (А).
|
| 7. |

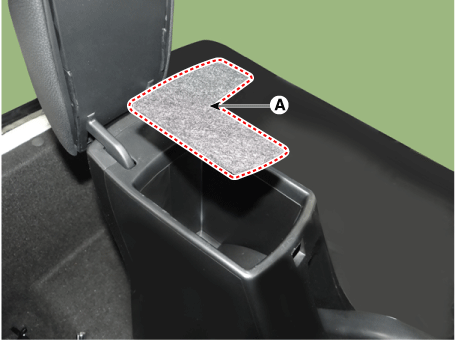

Снимите коврик подлокотника консоли (А).
|
| 8. |

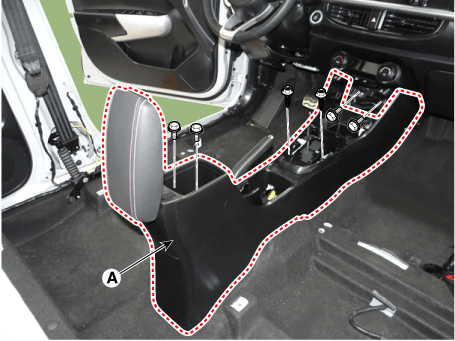

Полностью снимите консоль (A).
|
| 9. |
Установите в порядке, обратном снятию.
|
Напольная консоль
Компоненты и расположение компонентов
Компоненты
[М/Т]
1. Узел напольной консоли 2. Коврик поддона задней консоли 3. Крышка стояночного тормоза 4. Передняя панель напольной консоли в сборе 5. Индикатор консоли ...
Крышка задней консоли
Компоненты и расположение компонентов
Расположение компонента
1. Крышка задней консоли
Процедуры ремонта
Замена
Наденьте перчатки, чтобы защитить руки.
...
