Аудио пульт дистанционного управления

Компоненты и расположение компонентов

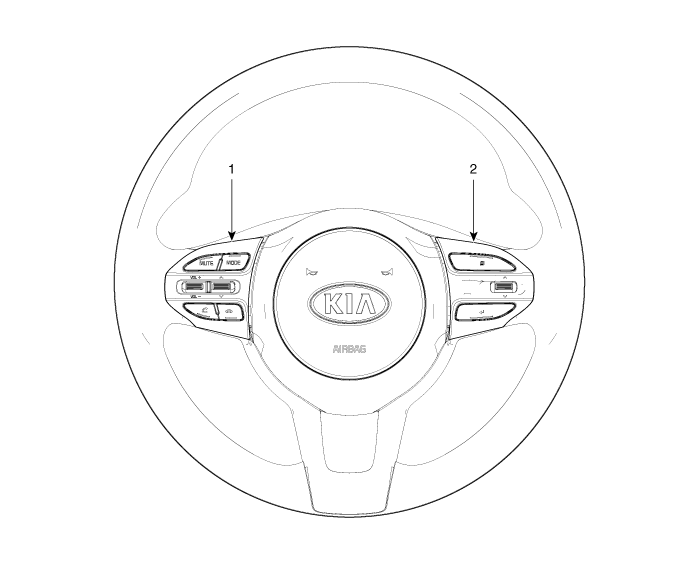

Компоненты

Принципиальные диаграммы

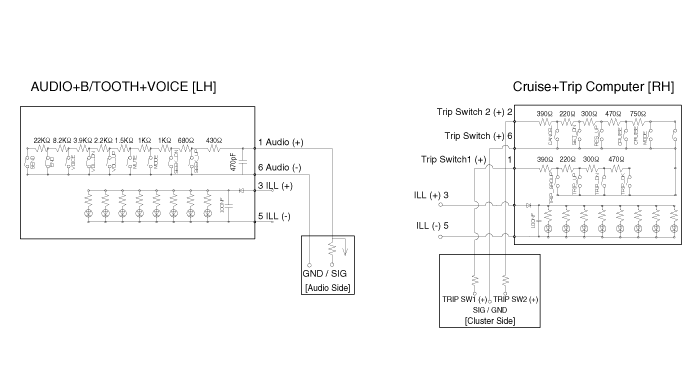

Принципиальная электрическая схема

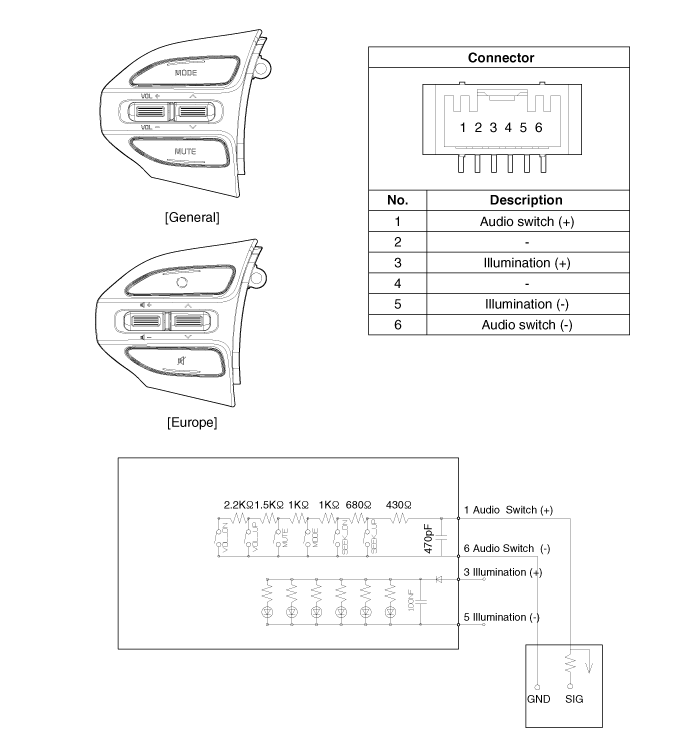

[Аудио]

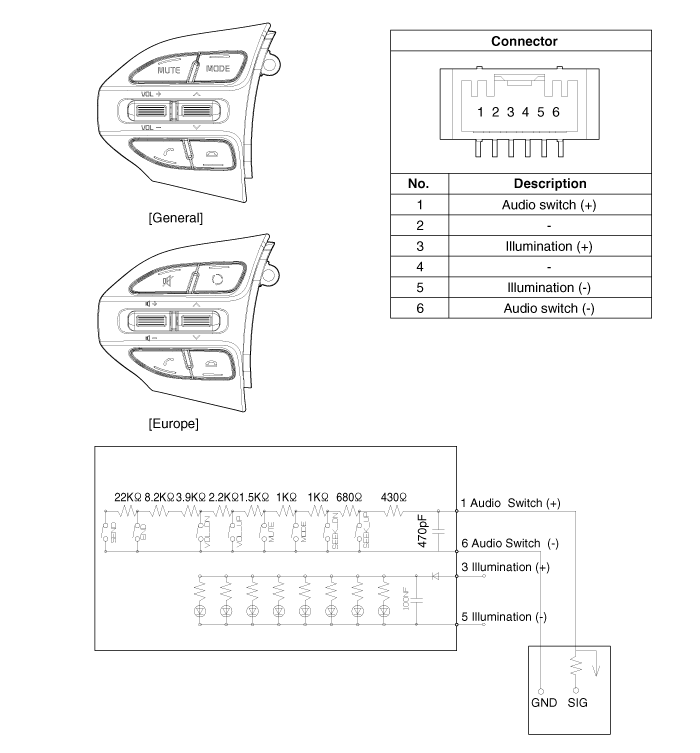

[Аудио + Bluetooth]

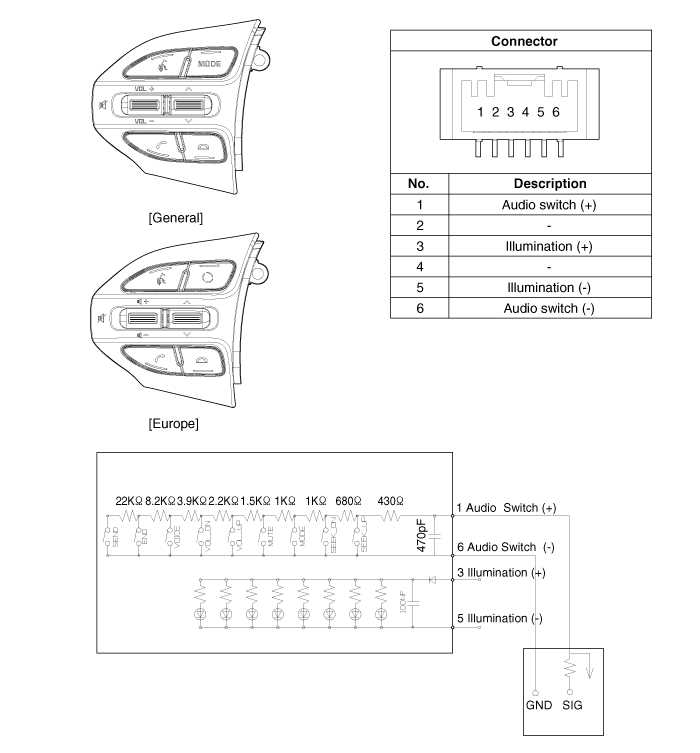

[Аудио + Bluetooth + Голос]

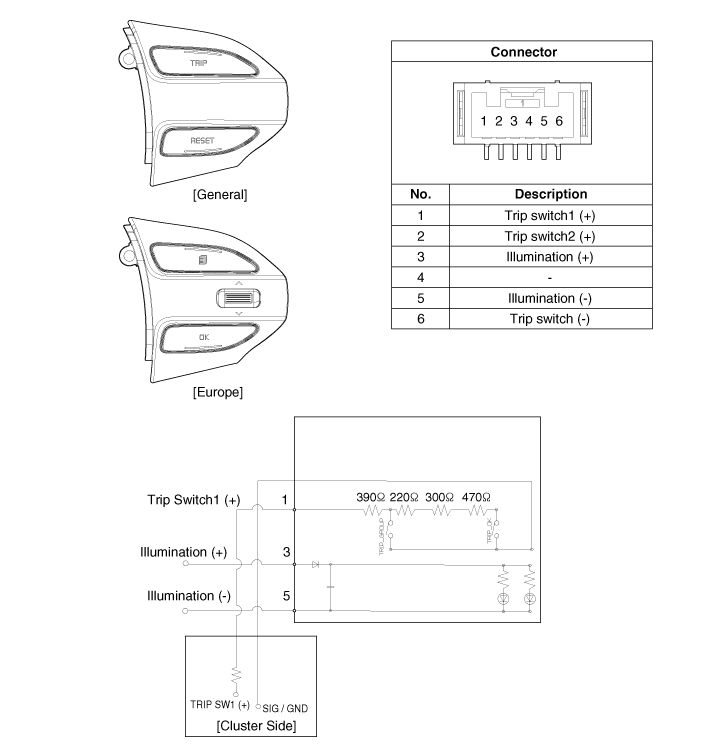

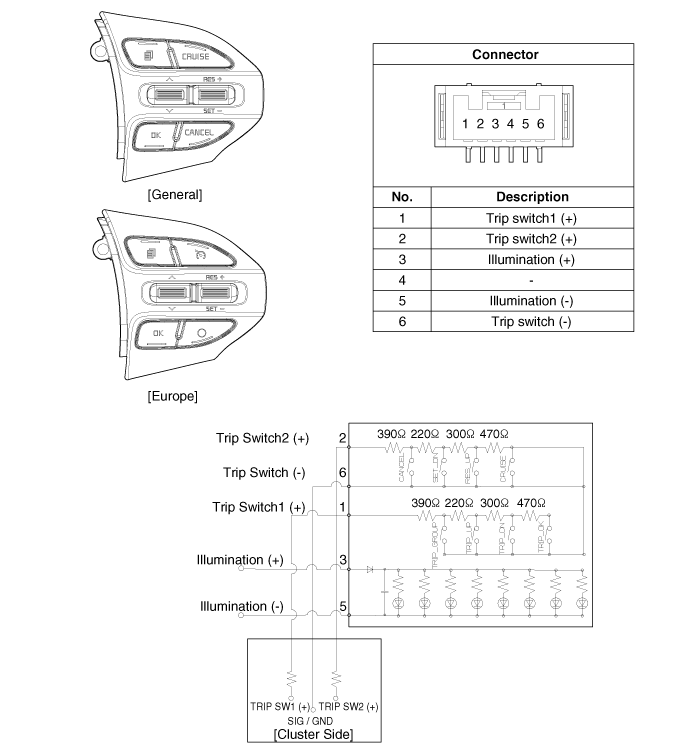

[Путешествие]

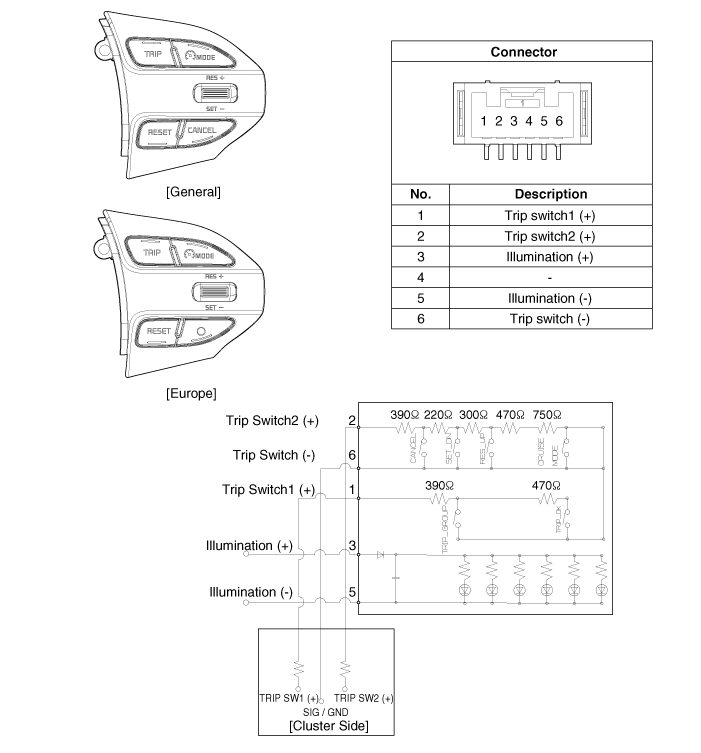

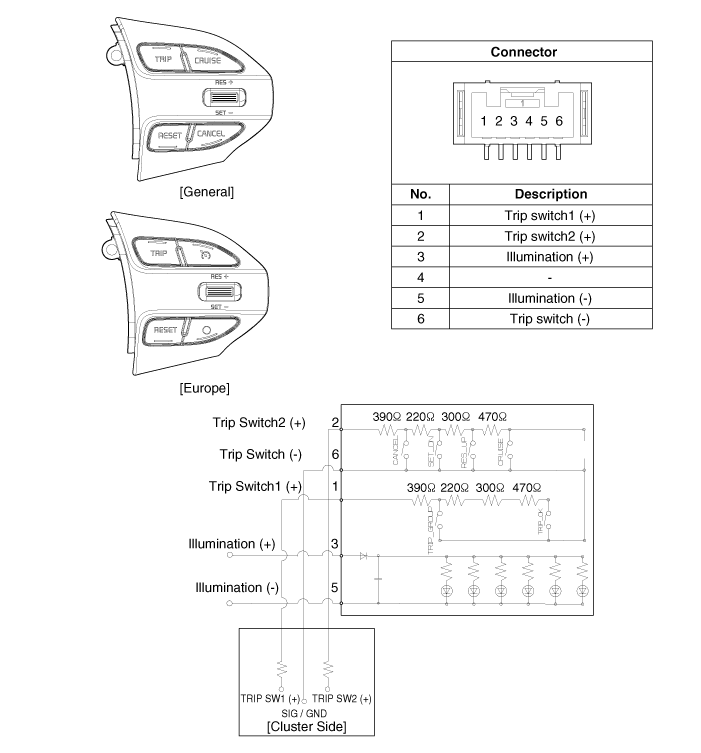

[Поездка + ACC (2 кнопки)]

[Отключение + ACC + SLD (2 кнопки)]

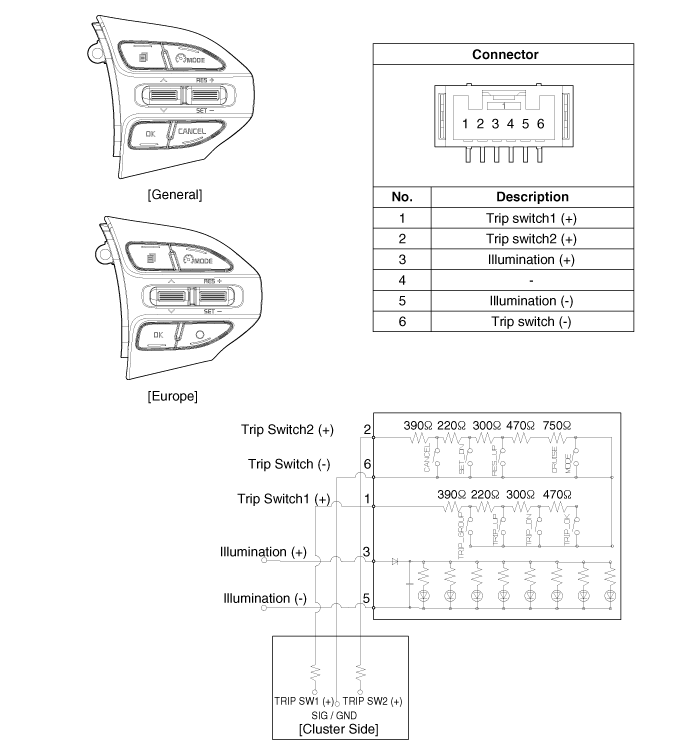

[Поездка + ACC (4 кнопки)]

[Отключение + ACC + SLD (4 кнопки)]

Процедуры ремонта

Удаление

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

   Снимите рулевое колесо в сборе.

   (См. Система рулевого управления — «Рулевое колесо»)

3. 3

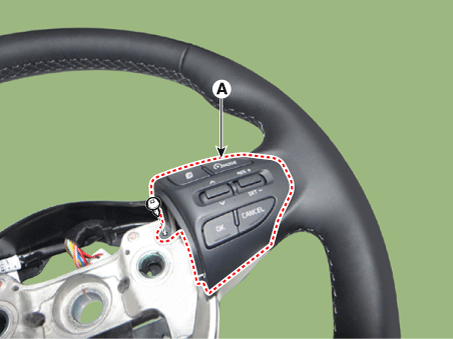

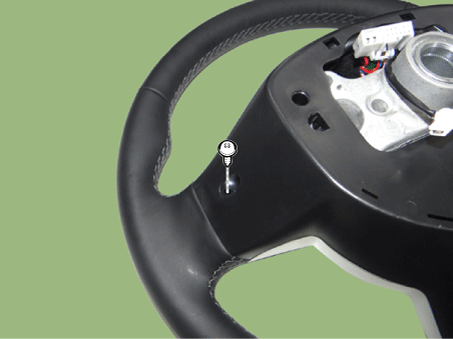

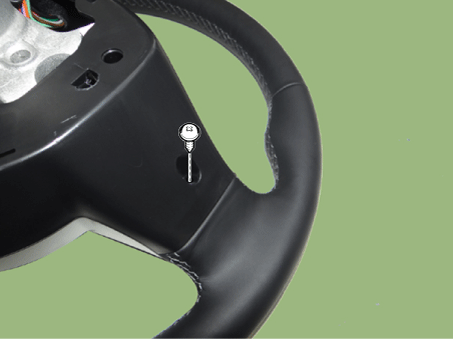

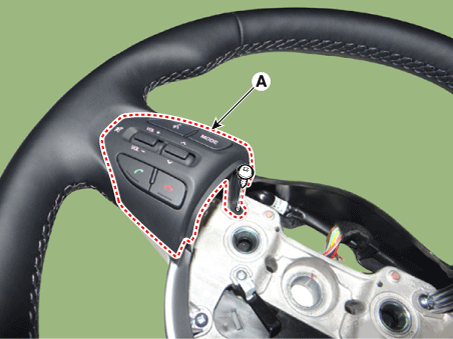

   Снимите пульт дистанционного управления с рулевого колеса (А), предварительно ослабив крепление. винты.

   [левый]





   [Правый]





4. 4

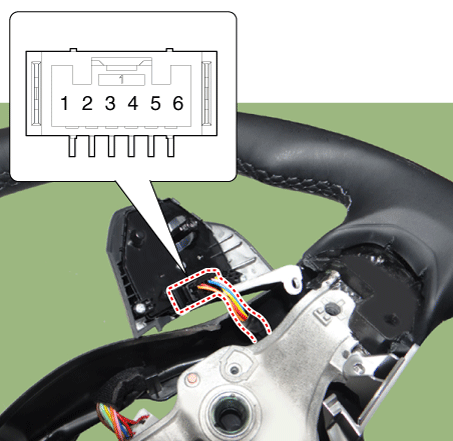

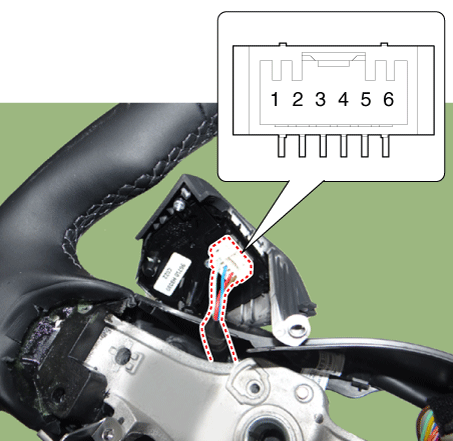

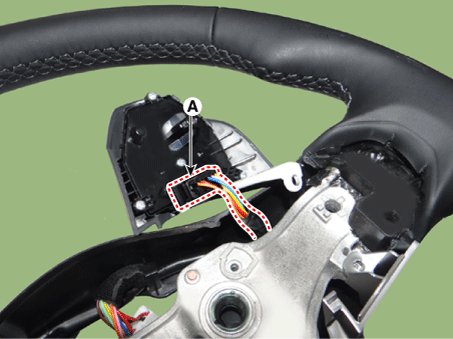

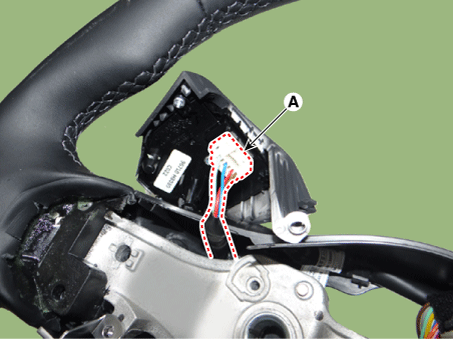

   Отсоедините разъем дистанционного управления на рулевом колесе (А).

   [левый]



   [Правый]



Монтаж

1. 1

   Подсоедините разъем дистанционного управления на рулевом колесе.

2. 2

   Установите пульт дистанционного управления на рулевом колесе.

3. 3

   Установите рулевое колесо и модуль подушки безопасности водителя.

4. 4

   Подсоедините отрицательную (-) клемму аккумуляторной батареи.

осмотр

1. 1

   Проверьте сопротивление между клеммами в каждом положении переключателя (LH).



   [Л: Аудио + Громкая связь + Голос]

   Выключатель	Соединитель Терминал	Сопротивление (±3%)
   ПОИСК ВВЕРХ	1-6	430 Ом
   ПОИСК Вниз		1,11 кОм
   РЕЖИМ		2,11 кОм
   НЕМОЙ		3,11 кОм
   Громкость (+)		4,61 кОм
   Объем (-)		6,81 кОм
   Голос		10,71 кОм
   КОНЕЦ		18,91 кОм
   ОТПРАВЛЯТЬ		40,91 кОм

2. 2

   Проверьте сопротивление между клеммами в каждом положении переключателя (RH).



   [П: Круиз + Поездка]

   Выключатель	Соединитель Терминал	Сопротивление (±3%)
   Отмена	2-6	390 Ом
   НАБОР -		610 Ом
   ВИЭ +		910 Ом
   Круиз ВКЛ/ВЫКЛ		1,38 кОм
   Круиз и ограничение скорости ВКЛ/ВЫКЛ Круизный режим		2,13 кОм
   Группа	1-6	390 Ом
   Подножка		610 Ом
   Поездка вниз		910 Ом
   ОК / Сброс		1,38 кОм
