Антенна на крыше

Компоненты и расположение компонентов

Компоненты

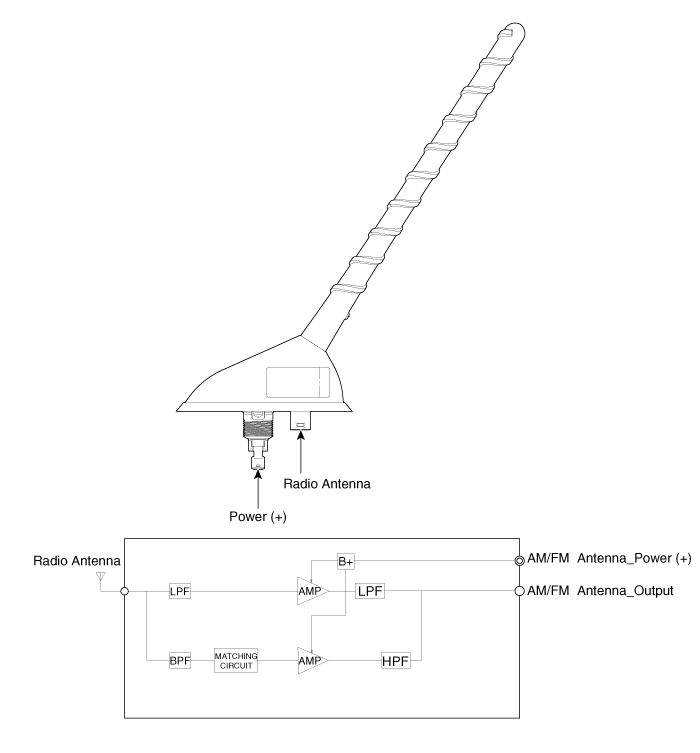

[Антенна на крыше (радио)]

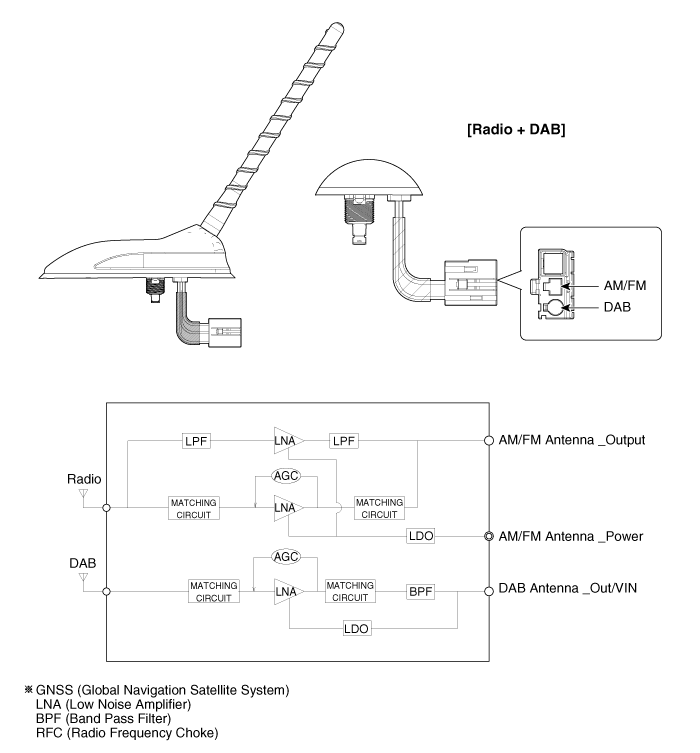

[Антенна на крыше (радио + DAB)]

Процедуры ремонта

Удаление

Антенна на крыше

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

   Снимите обивку крыши в сборе.

   (См. Кузов — «Обшивка крыши в сборе»)

3. 3

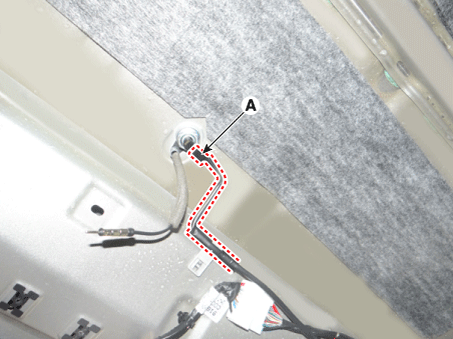

   Отсоедините разъем питания антенны на крыше (А).



4. 4

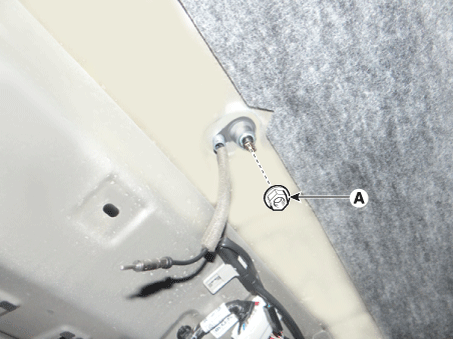

   Снимите антенну на крыше (B), предварительно ослабив гайку (A).





Монтаж

Антенна на крыше

1. 1

   Установите антенну на крыше.

2. 2

   Подсоедините разъем питания антенны на крыше и разъемы радиоантенны.

3. 3

   Установите обивку крыши в сборе.

4. 4

   Подсоедините отрицательную (-) клемму аккумуляторной батареи.

осмотр

Антенный кабель

1. 1

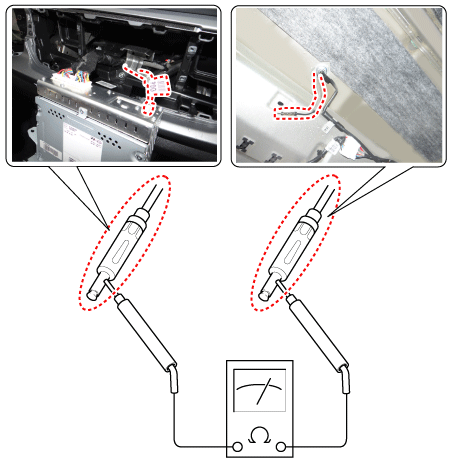

   Проверьте целостность цепи между центральными полюсами антенного кабеля.



2. 2

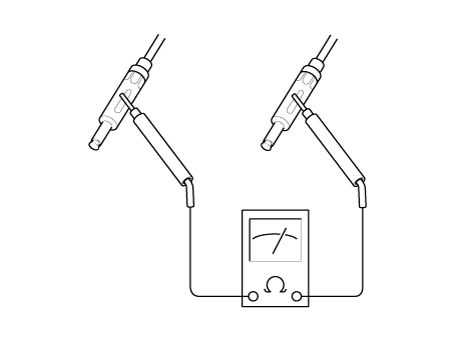

   Проверьте целостность цепи между внешними полюсами антенного кабеля. Там должна быть преемственность.



3. 3

   Если непрерывности нет, замените кабель антенны.

4. 4

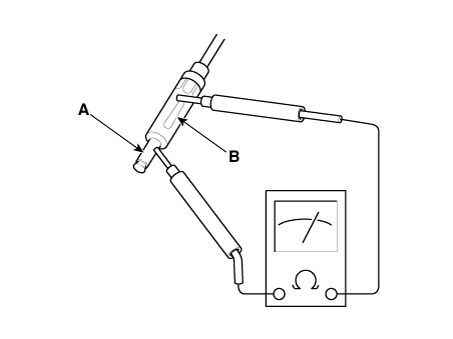

   Проверьте целостность цепи между центральным полюсом (A) и внешним полюсом (B) антенный кабель. Не должно быть преемственности.



5. 5

   Если есть целостность, замените кабель антенны.
