Электрическая система кузова
Аудиосистема
Место в руководстве: Электрическая система кузова
8шагов
~48мин
3/5сложность
Выполнено 0 из 8
Компоненты и расположение компонентов
Компоненты
[Радио/MP3 (тип A)]

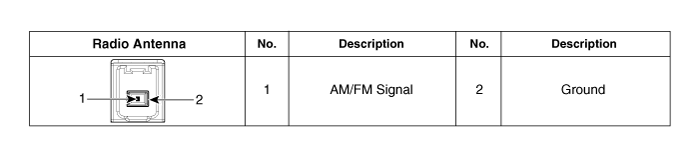

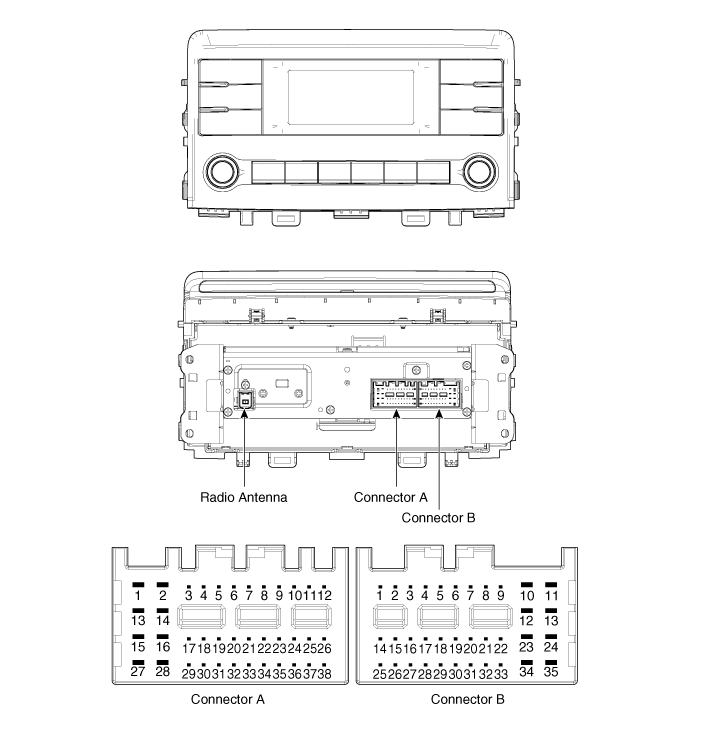

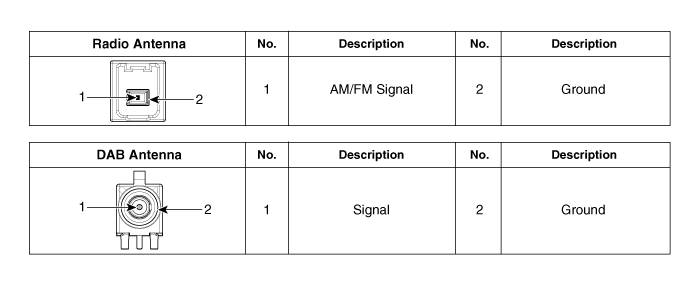

Информация о выводах разъема
| Нет. | Соединитель А | Соединитель Б |
| 1 | Левый динамик в задней двери (+) | - |
| 2 | Левый динамик задней двери (-) | МИК (+) |
| 3 | USB-земля | - |
| 4 | USB Д (+) | фиксатор |
| 5 | USB D (-) | Выносная антенна |
| 6 | USB-питание | Освещение (+) |
| 7 | - | - |
| 8 | - | - |
| 9 | - | - |
| 10 | AUX Правый вход | Батарея (+) |
| 11 | AUX Обнаружение | Батарея (+) |
| 12 | Пульт дистанционного управления на руле | Земля |
| 13 | Левый динамик в передней двери (+) | Земля |
| 14 | Левый динамик передней двери (-) | - |
| 15 | Правый динамик передней двери (-) | МИК (-) |
| 16 | Правый динамик в передней двери (+) | - |
| 17 | - | - |
| 18 | - | Скорость автомобиля |
| 19 | - | Освещение (-) |
| 20 | - | - |
| 21 | - | - |
| 22 | - | АКК |
| 23 | - | - |
| 24 | AUX Левый вход | - |
| 25 | Вспомогательное заземление | Обеспечить регресс |
| 26 | Пульт дистанционного управления на руле (земля) | - |
| 27 | Правый динамик задней двери (-) | - |
| 28 | Правый динамик в задней двери (+) | - |
| 29 | - | - |
| 30 | - | - |
| 31 | - | - |
| 32 | - | - |
| 33 | - | - |
| 34 | - | - |
| 35 | - | - |
| 36 | - | |
| 37 | - | |
| 38 | - |

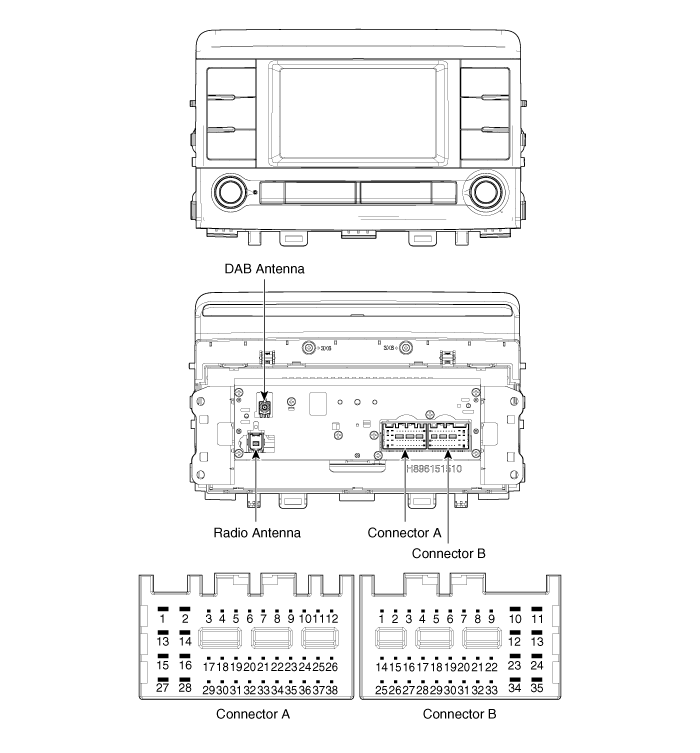

[Радио/MP3/Bluetooth (тип B)]
Информация о выводах разъема
| Нет. | Соединитель А | Соединитель Б |
| 1 | Левый динамик в задней двери (+) | - |
| 2 | Левый динамик задней двери (-) | МИК (+) |
| 3 | USB-земля | - |
| 4 | USB Д (+) | - |
| 5 | USB D (-) | Выносная антенна |
| 6 | USB-питание | Освещение (+) |
| 7 | VIN-код камеры | - |
| 8 | - | - |
| 9 | - | - |
| 10 | AUX Правый вход | Батарея (+) |
| 11 | AUX Обнаружение | Батарея (+) |
| 12 | Пульт дистанционного управления на руле | Земля |
| 13 | Левый динамик в передней двери (+) | Земля |
| 14 | Левый динамик передней двери (-) | - |
| 15 | Правый динамик передней двери (-) | МИК (-) |
| 16 | Правый динамик в передней двери (+) | - |
| 17 | - | - |
| 18 | - | Скорость автомобиля |
| 19 | - | Освещение (-) |
| 20 | Мощность камеры | - |
| 21 | VIN камеры Земля | - |
| 22 | - | АКК |
| 23 | - | - |
| 24 | AUX Левый вход | - |
| 25 | Вспомогательное заземление | - |
| 26 | Пульт дистанционного управления на руле (земля) | Дверь открыта |
| 27 | Правый динамик задней двери (-) | - |
| 28 | Правый динамик в задней двери (+) | Ручной тормоз |
| 29 | - | Положение «П» |
| 30 | - | Авто свет |
| 31 | - | - |
| 32 | Земля камеры | IGN1 |
| 33 | VIN-экран камеры | - |
| 34 | - | - |
| 35 | - | - |
| 36 | Обнаружение камеры | |
| 37 | - | |
| 38 | - |
Процедуры ремонта
Удаление
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
Снимите узел воздуховода центральной панели.
(См. Кузов — «Центральная панель»)

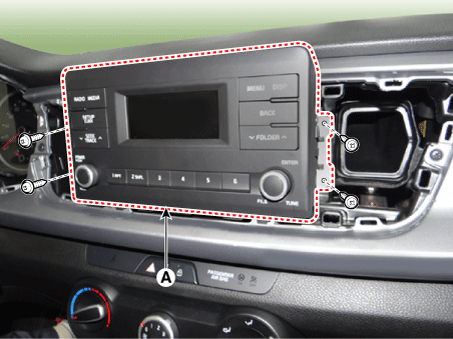

Снимите головное аудиоустройство (A) после ослабления крепежных винтов.

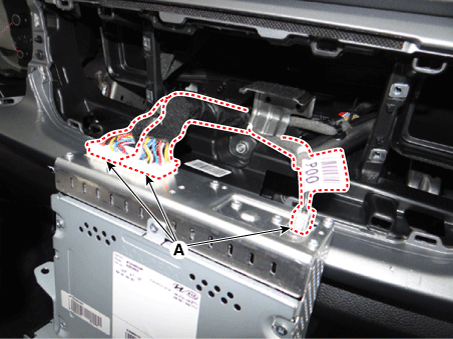

Снимите головное аудиоустройство, предварительно отсоединив разъемы и антенну. кабель (А).
Монтаж
Подсоедините разъемы головного аудиоустройства и антенный кабель.
Установите головное аудиоустройство.
Установите центральный воздуховод в сборе.
Подсоедините отрицательную (-) клемму аккумуляторной батареи.
