Мультимедийный разъем

Принципиальные диаграммы

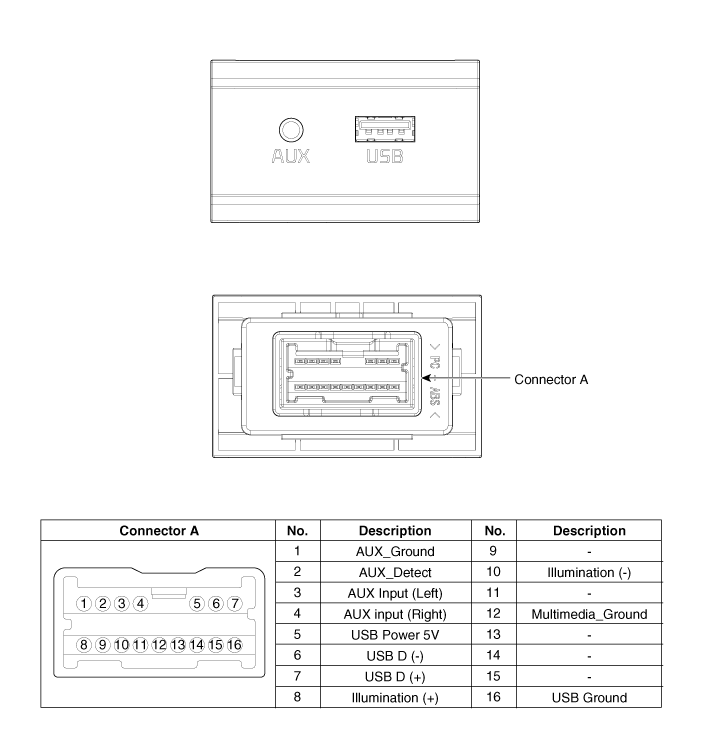

Принципиальная электрическая схема

Описание и работа

Описание

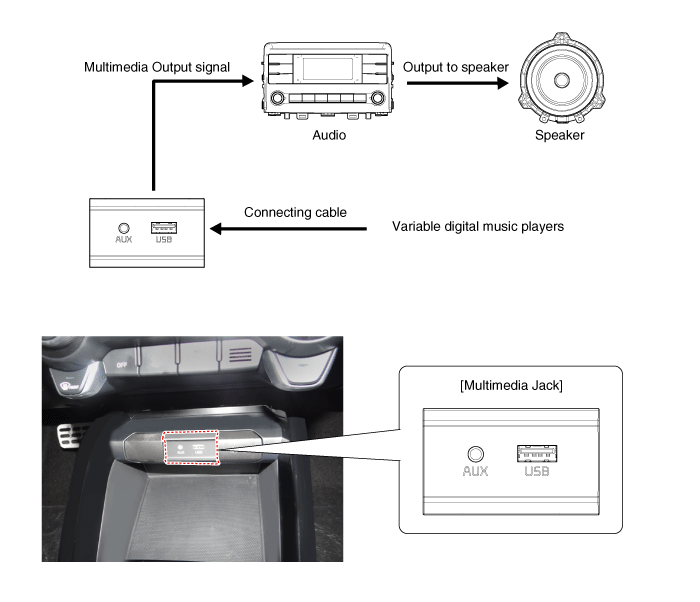

Мультимедийный разъем на верхней крышке консоли предназначен для клиентов, которые любят слушать к внешним портативным музыкальным проигрывателям, таким как MP3 и т. д., через автомобильный звук системы, когда она подключена к этому разъему. Клиент имеет эту дополнительную опцию.

В случае искажения звука, исходящего от внешних музыкальных проигрывателей, подключенных к AUX, аудиосистема может быть исправна, но выходной уровень проигрывателя не соответствуют спецификации AUX.

Процедуры ремонта

Удаление

Мультимедийный разъем

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

   Снимите верхнюю крышку передней консоли.

   (См. Кузов — «Узел напольной консоли»)

3. 3

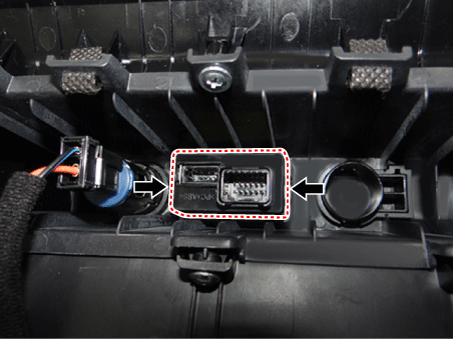

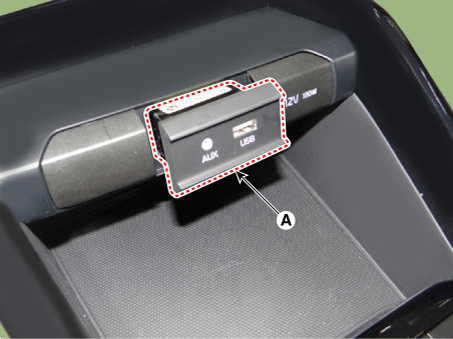

   Снимите мультимедийный разъем (A) после освобождения фиксированных крючков.





USB-зарядное устройство

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

   Снимите напольную консоль в сборе.

   (См. Кузов — «Узел напольной консоли»)

3. 3

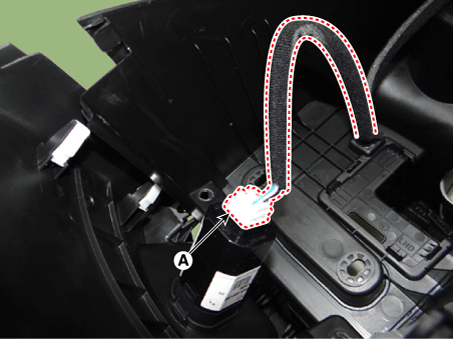

   Отсоедините разъем зарядного устройства USB (A).



4. 4

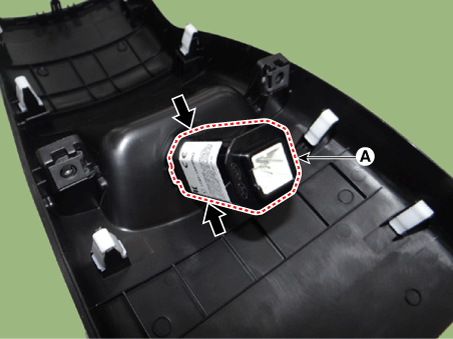

   Снимите зарядное устройство USB (A) после освобождения фиксированных крючков.



Монтаж

Мультимедийный разъем

1. 1

   Установите мультимедийный разъем.

2. 2

   Установите верхнюю крышку передней консоли.

3. 3

   Подсоедините отрицательную (-) клемму аккумуляторной батареи.

USB-зарядное устройство

1. 1

   Установите зарядное устройство USB.

2. 2

   Подсоедините разъем USB-зарядного устройства.

3. 3

   Установите напольную консоль в сборе.

4. 4

   Подсоедините отрицательную (-) клемму аккумуляторной батареи.
