Kia Rio: Crash Pad / Центральная панель приборов

Kia Rio 2017-2023 YB Руководство по ремонту / Кузов (внутри и снаружи) / Аварийная площадка / Центральная панель приборов

Компоненты и расположение компонентов

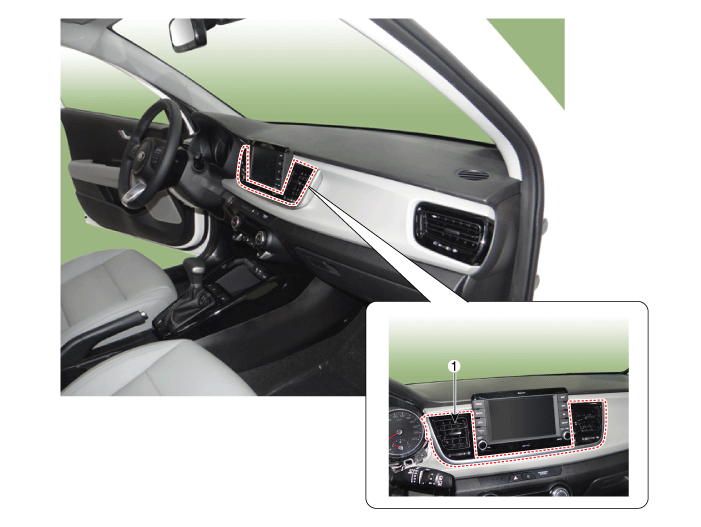

Расположение компонента

1. Центральная панель в сборе

Процедуры ремонта

Замена

Наденьте перчатки, чтобы защитить руки.

•	Используйте инструмент для снятия пластиковой панели, чтобы удалить элементы внутренней отделки. не портя поверхность.

•	Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

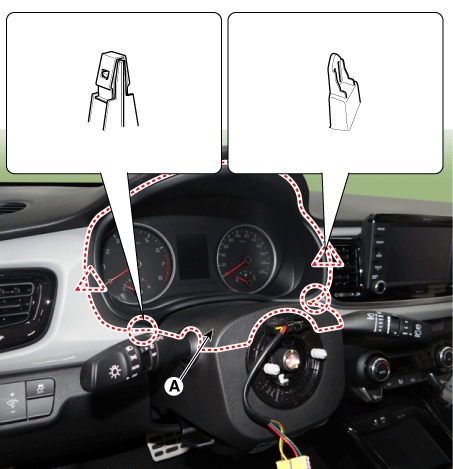

1.	Снимите переднюю панель кластера (А) с помощью съемника.

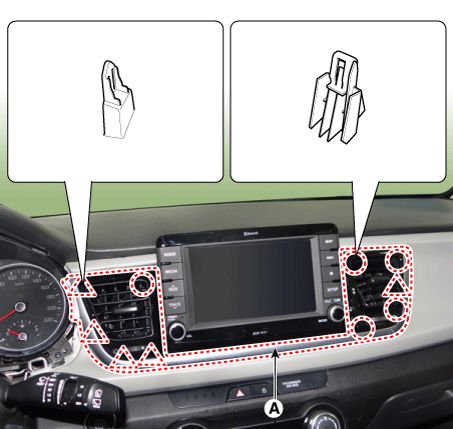

2.	Снимите центральную панель (А) с помощью съемника.

Установите в порядке, обратном снятию.

Замените все поврежденные клипсы.
