Украшение Crash Pad [RH]

Компоненты и расположение компонентов

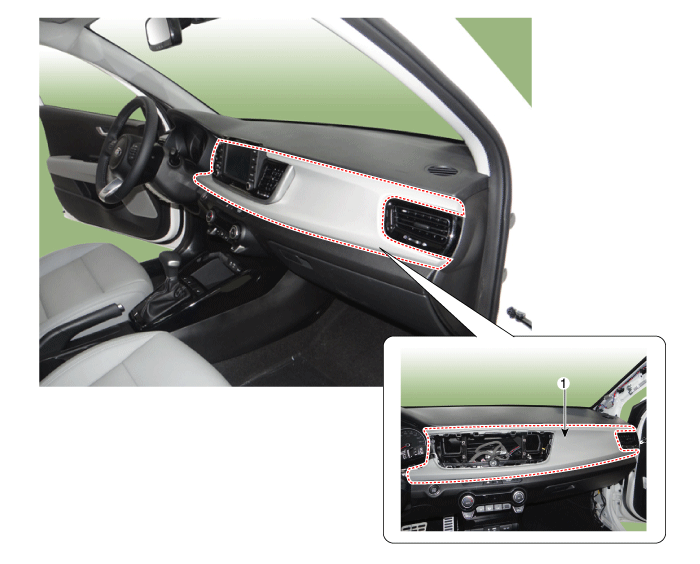

Расположение компонента

Процедуры ремонта

Замена

1. 1

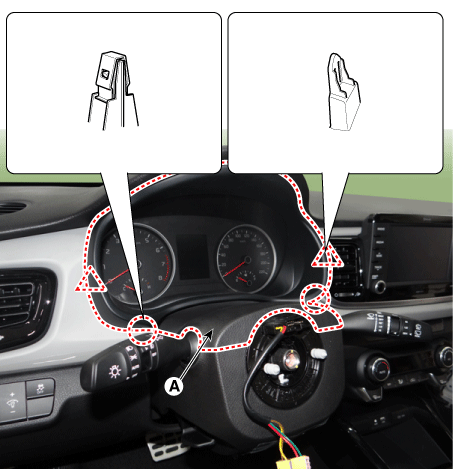

   Снимите переднюю панель кластера (А) с помощью съемника.



2. 2

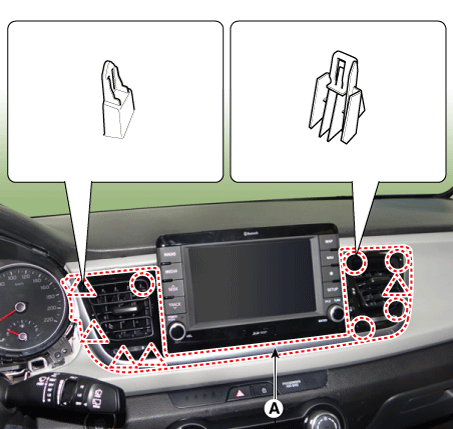

   Снимите центральную панель (А) с помощью съемника.



3. 3

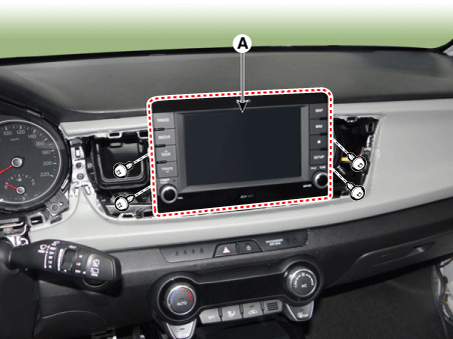

   Снимите аудиосистему (А) после ослабления крепежных винтов.



4. 4

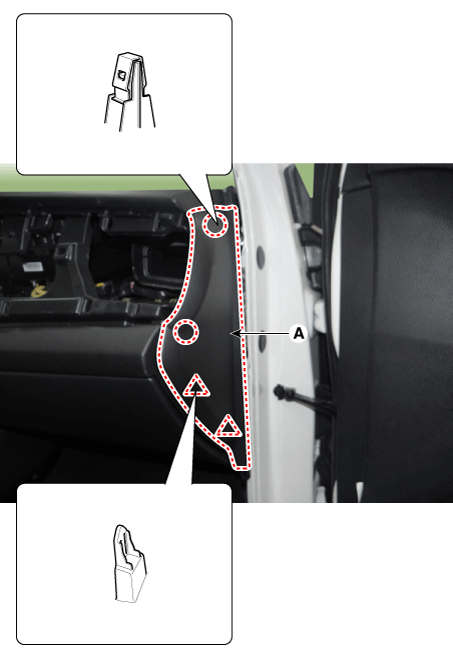

   Снимите боковую крышку аварийной подушки [RH] (A) с помощью съемника.



5. 5

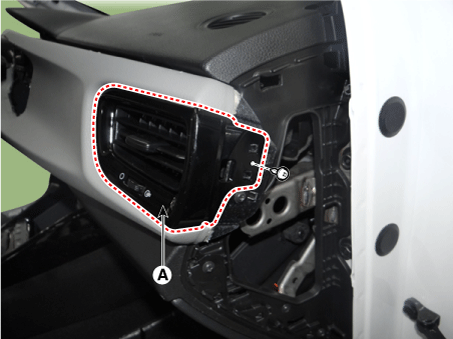

   Снимите боковой вентиляционный канал [RH] (A) после ослабления крепежных винтов.



6. 6

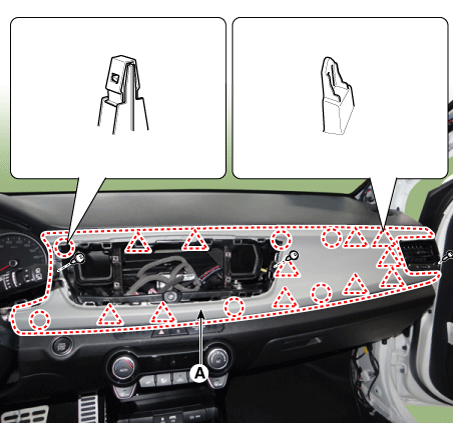

   Снимите панель со стороны пассажира (А) подушки безопасности после ослабления крепления. винты.



7. 7

   Установите в порядке, обратном снятию.
