Kia Rio: Crash Pad / поперечная балка капота в сборе

Kia Rio 2017-2023 YB Руководство по ремонту / Кузов (внутри и снаружи) / Аварийная площадка / Узел поперечной балки капота

Компоненты и расположение компонентов

Расположение компонента

1. Сборка главной подушки безопасности

Процедуры ремонта

Замена

Наденьте перчатки, чтобы защитить руки.

•	Используйте инструмент для снятия пластиковой панели, чтобы удалить элементы внутренней отделки. не портя поверхность.

•	Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1.	Снимите верхнюю крышку капота. (См. «Верхняя крышка кожуха»)

2.	Снимите мотор переднего стеклоочистителя. (См. Электрическая система кузова — «Электродвигатель переднего стеклоочистителя»)

3.	Снимите основную подушку безопасности в сборе. (См. Аварийную подушку — «Основная аварийная подушка в сборе»)

4.	Вниз по рулевой колонке после ослабления крепежных болтов. (См. Система рулевого управления — «Рулевая колонка и вал»)

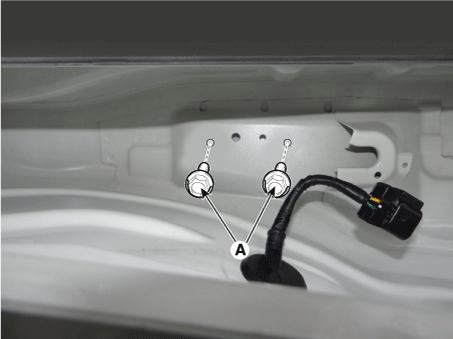

5.	Ослабьте болты крепления поперечины капота (А).

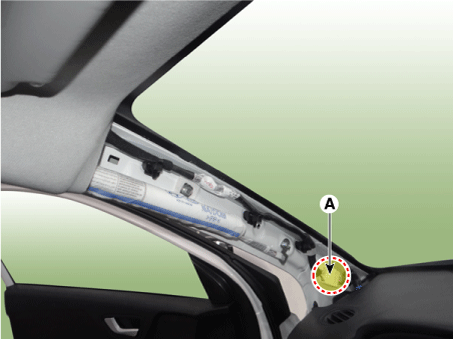

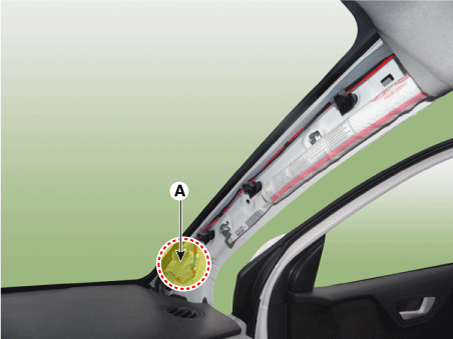

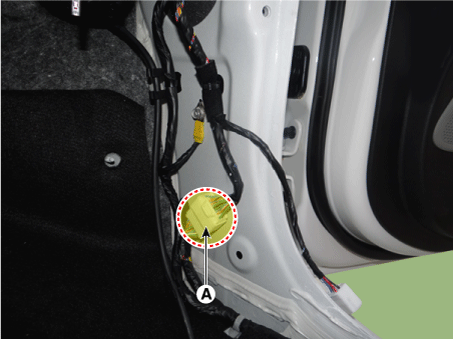

6.	Отсоедините разъем (А) и монтажные зажимы на передней стойке. [Сторона водителя] [Со стороны пассажира]

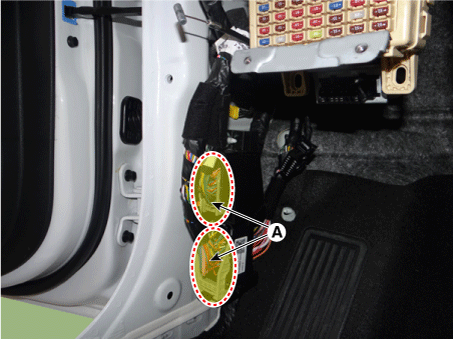

7.	Отсоедините разъемы мультибокса (А), затем снимите крепление проводки. клипы. [Сторона водителя] [Со стороны пассажира]

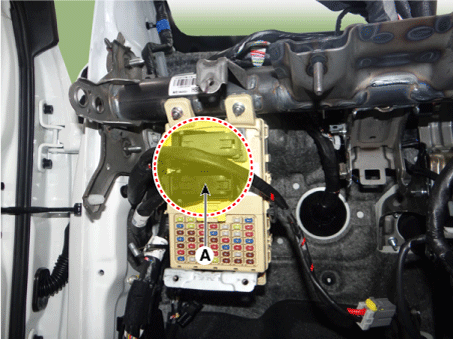

8.	Отсоедините разъемы распределительной коробки в салоне (А).

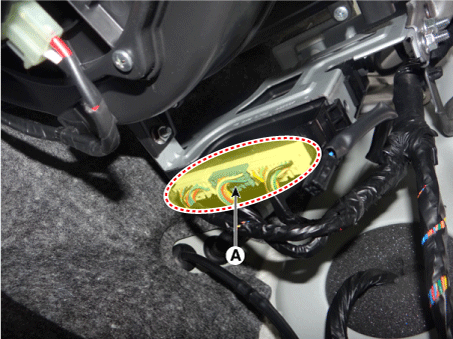

9.	Отсоедините разъем (А) и снимите зажимы крепления проводки.

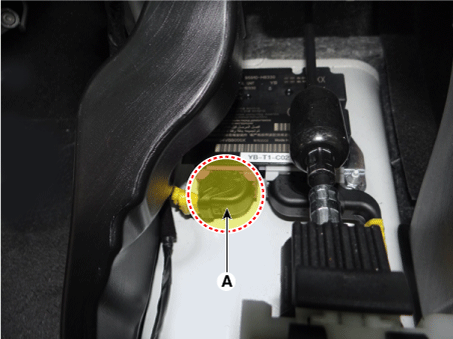

10.	Отсоедините разъем (А) модуля управления подушками безопасности.

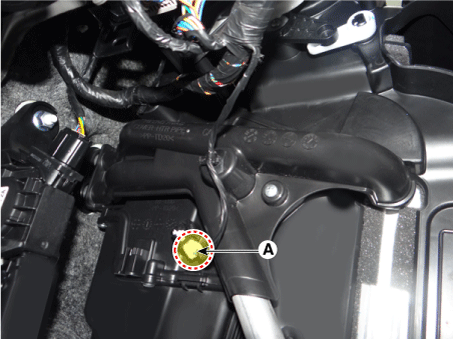

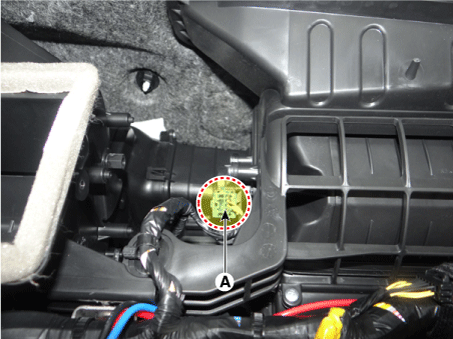

11.	Отсоедините разъем датчика температуры испарителя (А), а затем снимите зажимы крепления проводки.

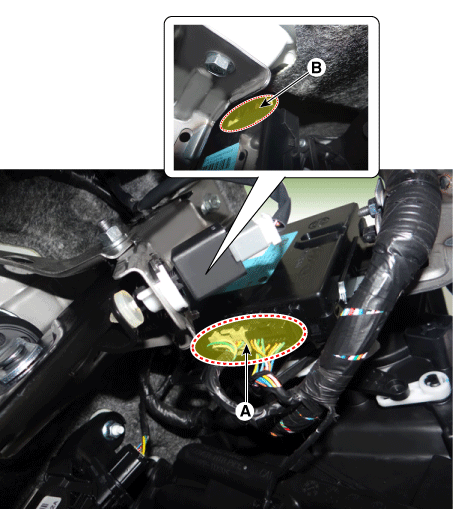

12.	Отсоедините разъем блока BCM (A) и (B).

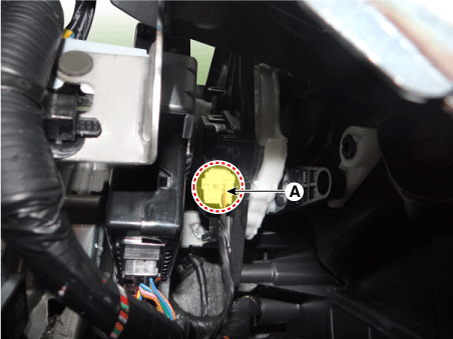

13.	Отсоедините разъем исполнительного механизма режима (А).

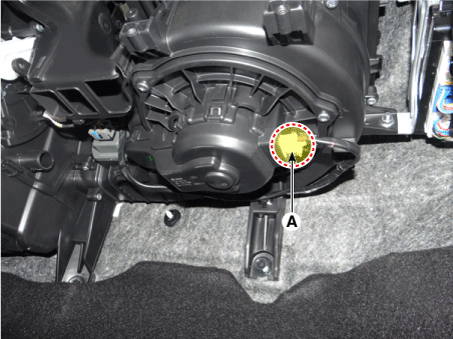

14.	Отсоедините разъем электродвигателя вентилятора (А), а затем отсоедините проводку. монтажные клипсы.

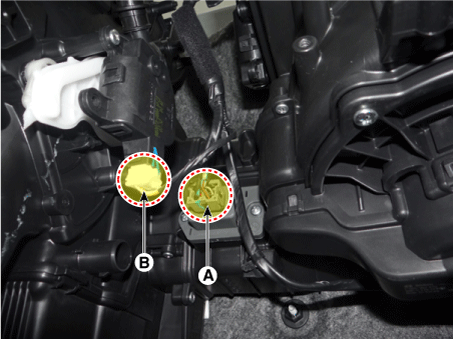

15.	Отсоедините разъем MOS для домашних животных (A) и привод контроля температуры. соединитель (В).

16.	Отсоедините разъем привода впускного вентилятора (А).

17.	Отсоедините разъемы блока смарт-ключа (А).

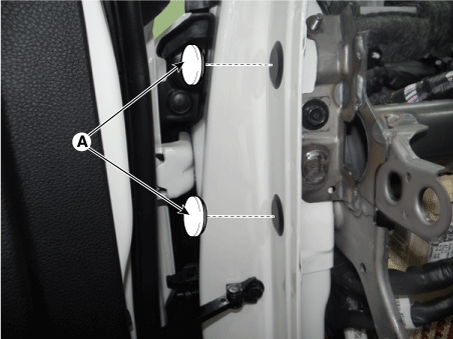

18.	Снимите колпачки болтов крепления поперечины капота (А).

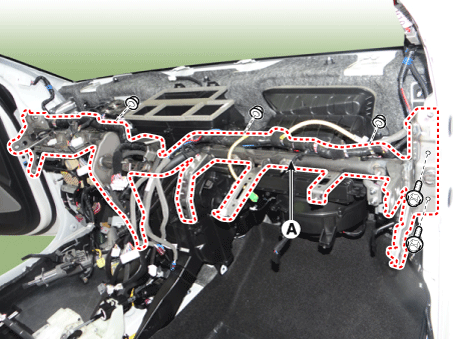

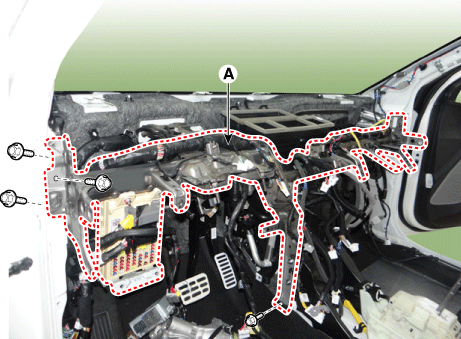

19.	Снимите поперечину капота в сборе (А) после ослабления крепежных болтов. и орехи. [Сторона водителя] [Со стороны пассажира]

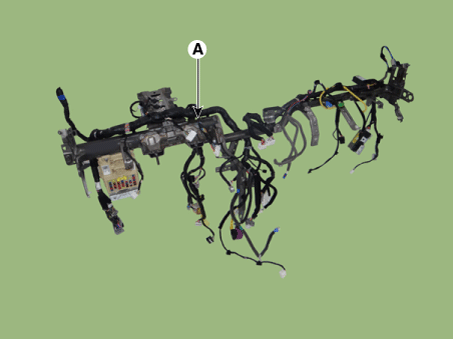

20.	Снимите основной жгут проводов (А) с поперечной балки капота.

21.

Установите в порядке, обратном снятию.

•	Убедитесь, что защитная накладка правильно установлена на направляющие штифты.

•	Прежде чем затягивать болты, убедитесь, что защитная накладка жгуты проводов не пережаты.

•	Убедитесь, что разъемы подключены правильно, и провод антенны подключен правильно.

•	Введите противоугонный код для радио, затем введите предустановки радиостанций заказчика.
