Kia Rio: Crash Pad / Центральная панель Crash Pad

Kia Rio 2017-2023 YB Руководство по ремонту / Кузов (внутри и снаружи) / Аварийная площадка / Центральная панель аварийной площадки

Компоненты и расположение компонентов

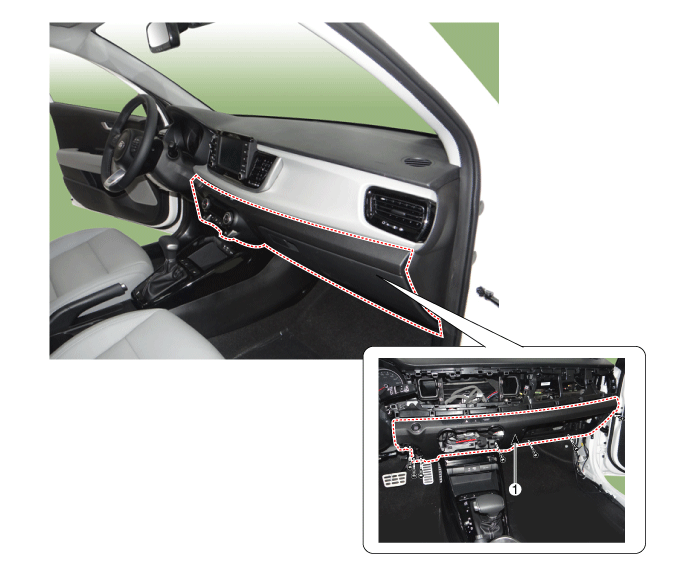

Расположение компонента

1. Центральная нижняя панель аварийной площадки

Процедуры ремонта

Замена

Наденьте перчатки, чтобы защитить руки.

•	Используйте инструмент для снятия пластиковой панели, чтобы удалить элементы внутренней отделки. не портя поверхность.

•	Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите напольную консоль в сборе. (См. Консоль пола — «Сборка консоли пола»)

3.	Снимите лицевую панель кластера. (См. Crash Pad — «Приборная панель»)

4.	Снимите нижнюю панель аварийной подушки [LH]. (См. Crash Pad — «Нижняя панель Crash Pad»)

5.	Снимите панель центральной панели. (См. Crash Pad — «Центральная приборная панель»)

6.	Снимите блок управления отопителем. (См. раздел «Отопление, вентиляция и кондиционирование воздуха» — «Управление обогревателем и кондиционером»). Единица измерения (FATC)")

7.	Снимите центральную нижнюю панель (А) подушки безопасности после ослабления винтов.

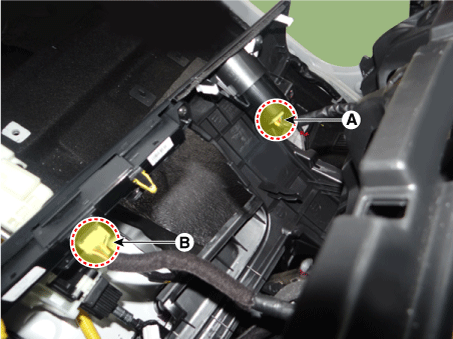

8.	Отсоедините разъем кнопки «Пуск/Стоп» (А) и разъем аварийной сигнализации. (Б).

Установите в порядке, обратном снятию.

•	Убедитесь, что разъем подключен правильно.

•	Замените все поврежденные клипсы.
