Нижняя панель аварийной площадки

Компоненты и расположение компонентов

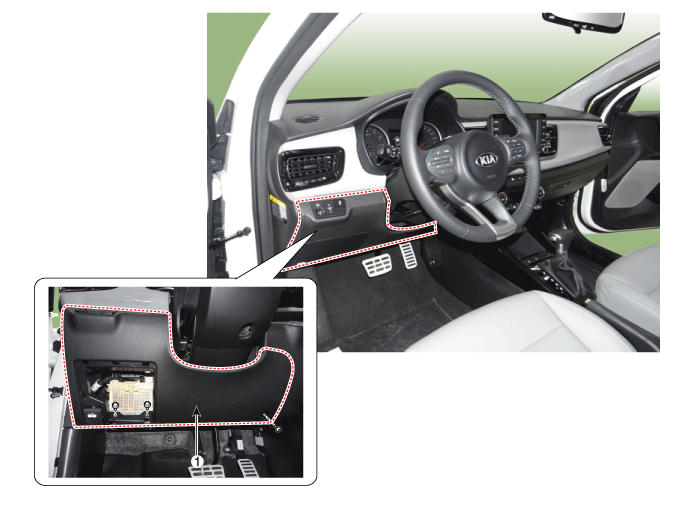

Расположение компонента

Процедуры ремонта

Замена

1. 1

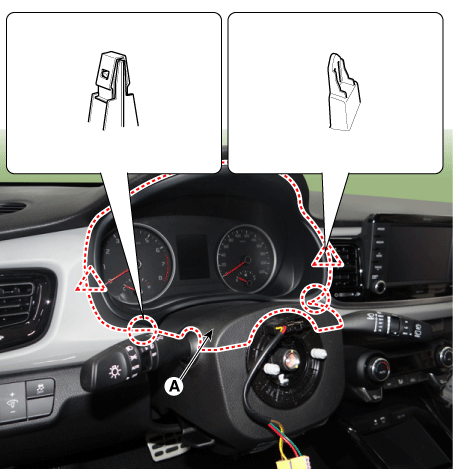

   Снимите переднюю панель кластера (А) с помощью съемника.



2. 2

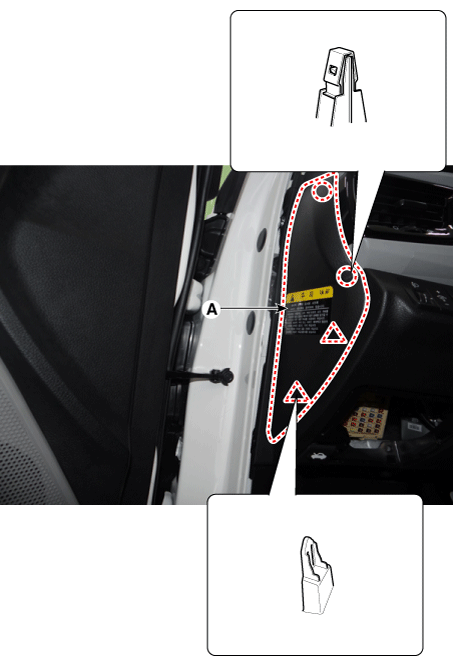

   Снимите боковую крышку аварийной подушки [LH] (A) с помощью съемника.



3. 3

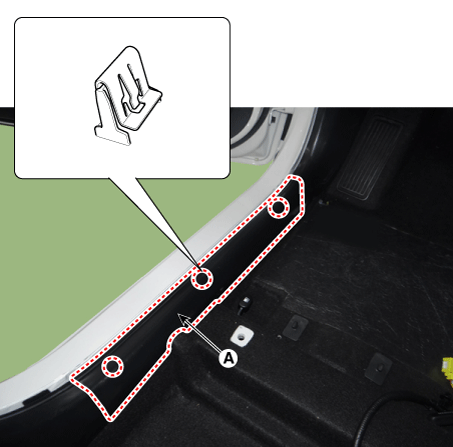

   С помощью съемника снимите обшивку порога (А) передней двери.



4. 4

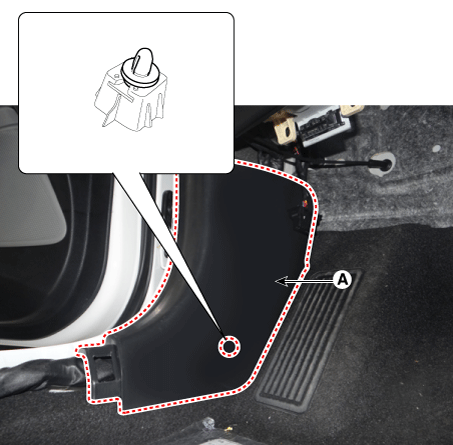

   Снимите боковую отделку капота (А) с помощью съемника.



5. 5

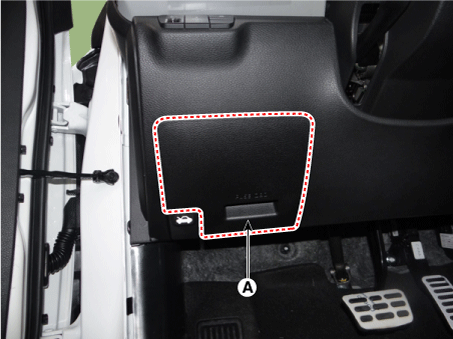

   Снимите крышку распределительной коробки в салоне (А).



6. 6

   Отделите трос ручки открывания замка капота (А) после ослабления крепления. монтажные винты.



7. 7

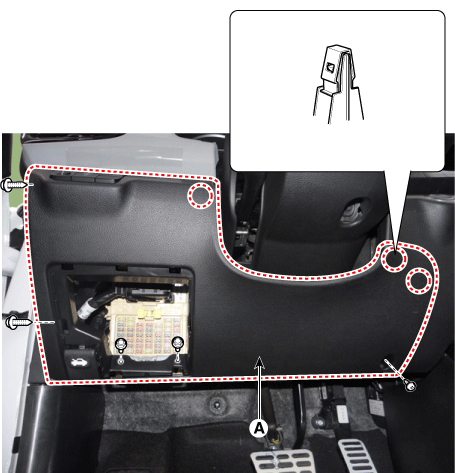

   Отделите нижнюю панель аварийного щитка (А) после ослабления болтов и винты.



8. 8

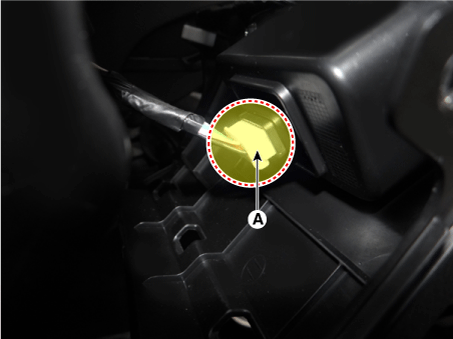

   Отсоедините разъем нижнего бокового переключателя аварийной подушки (А).



9. 9

   Установите в порядке, обратном снятию.
