Основная аварийная подушка в сборе

Компоненты и расположение компонентов

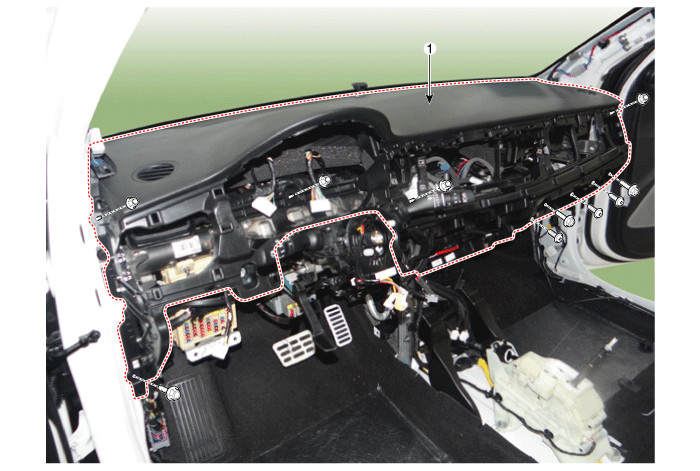

Расположение компонента

Процедуры ремонта

Замена

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

   Снимите переднее сиденье.

   (См. Переднее сиденье — «Переднее сиденье в сборе»)

3. 3

   Снимите напольную консоль в сборе.

   (См. Консоль пола — «Сборка консоли пола»)

4. 4

   Снимите лицевую панель кластера.

   (См. Crash Pad — «Приборная панель»)

5. 5

   Снимите нижнюю панель аварийной подушки [LH].

   (См. Crash Pad — «Нижняя панель Crash Pad»)

6. 6

   Снимите панель центральной панели.

   (См. Crash Pad — «Центральная приборная панель»)

7. 7

   Снимите блок управления отопителем.

   (См. раздел «Отопление, вентиляция и кондиционирование воздуха» — «Управление обогревателем и кондиционером»). Единица измерения (FATC)")

8. 8

   Снимите центральную нижнюю панель аварийной подушки.

   (См. Crashpad — «Центральная панель CrashPad»)

9. 9

   Снимите рулевое колесо.

   (См. Система рулевого управления — «Рулевое колесо»)

10. 10

    Снимите нижнюю панель кожуха рулевой колонки.

    (См. Crash Pad — «Панель кожуха рулевой колонки»)

11. 11

    Снимите облицовку передней стойки.

    (См. Отделка салона — «Отделка передней стойки»)

12. 12

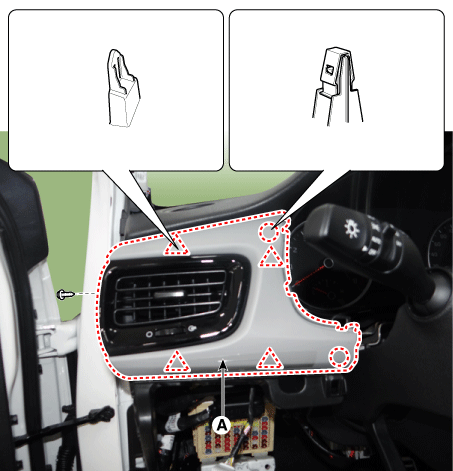

    Снимите боковую панель водителя и вентиляционный канал (A).



13. 13

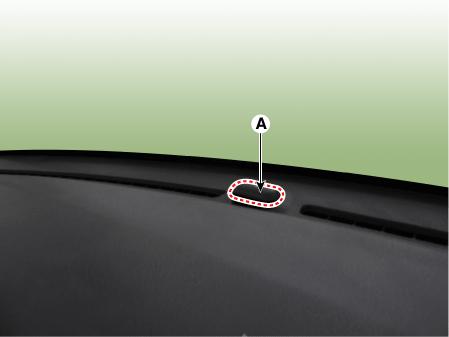

    Отделите фотодатчик (А) с помощью съемника.



14. 14

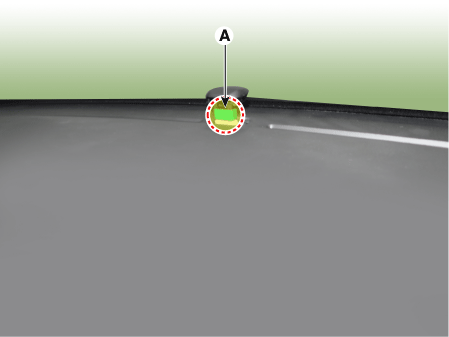

    Снимите фотодатчик (А), предварительно отсоединив разъем фотодатчика.



15. 15

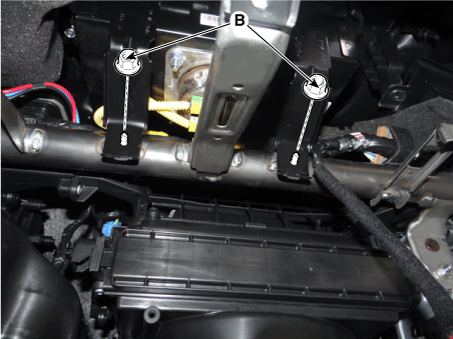

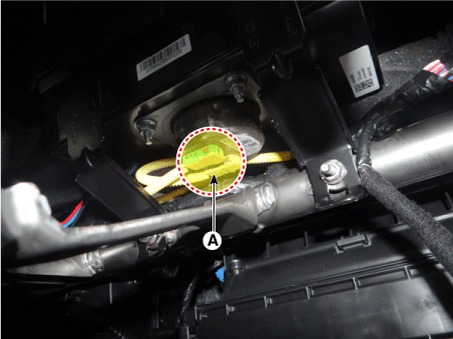

    Отсоединение разъема подушки безопасности (А) после ослабления гаек крепления (Б).





16. 16

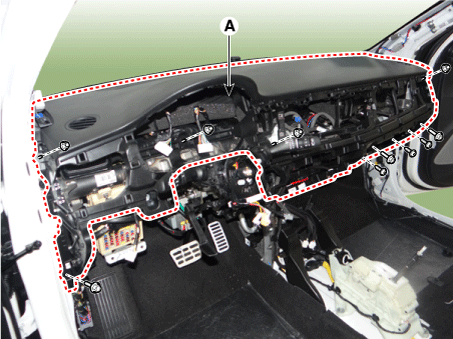

    Снимите основную подушку безопасности в сборе (A), предварительно ослабив крепление. болты и гайки.



17. 17

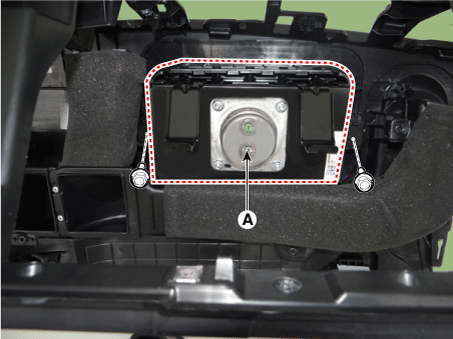

    Снимите подушку безопасности пассажира (А), предварительно ослабив винты.



18. 18

    Установите в порядке, обратном снятию.
