Kia Rio: Стеклоочиститель/омыватель лобового стекла/двигатель переднего омывателя

Kia Rio 2017-2023 YB Руководство по ремонту / Электрическая система кузова / Стеклоочиститель/омыватель ветрового стекла / Мотор переднего омывателя

Процедуры ремонта

осмотр

Мотор переднего омывателя

Подключив двигатель омывателя к бачку, заполните бачок. бак с водой.

•	Перед наполнением резервуара водой проверьте фильтр на наличие посторонних материалов или загрязнений. если необходимо, очистите фильтр.

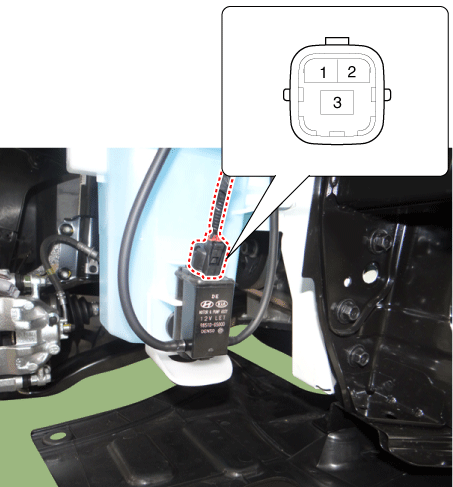

2.	Подсоедините положительный (+) кабель аккумулятора к клемме 1 и отрицательному (-) аккумулятору. кабели к клемме 2 соответственно.

3.	Убедитесь, что двигатель работает нормально, а двигатель омывателя работает и брызги воды из передних форсунок.

Если они ненормальные, замените двигатель омывателя.

[Передний задний Шайба]

Нет.	Описание
1	Омыватель ветрового стекла (+)
2	Земля
3	Задний омыватель (+)

Удаление

Мотор переднего омывателя

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

Снимите крышку машинного отделения.

D 1.4 U2 TCI (см. Механическую систему двигателя — «Моторное отделение под Крышка")

G 1.0 T-GDI KAPPA (см. Механическая система двигателя — «Моторное отделение под Крышка")

G 1,2 MPI KAPPA (см. Механическая система двигателя — «Моторное отделение под Крышка")

G 1,4 MPI KAPPA (см. Механическая система двигателя — «Моторное отделение под Крышка")

3.	Снимите защиту переднего колеса [RH]. (См. Кузов — «Защита переднего колеса»)

4.	Слейте омывающую жидкость до уровня менее 650 куб.см.

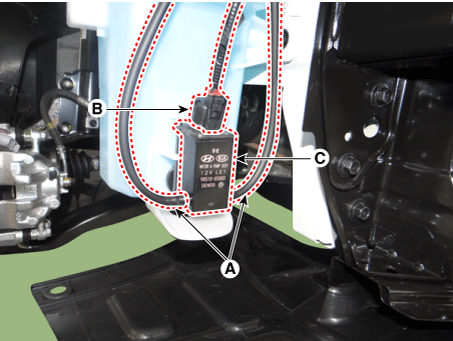

5.	Отсоедините шланг омывателя (А) и разъем электродвигателя омывателя (В).

6.	Снимите двигатель переднего омывателя (С).

Резервуар

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

Снимите крышку машинного отделения.

D 1.4 U2 TCI (см. Механическую систему двигателя — «Моторное отделение под Крышка")

G 1.0 T-GDI KAPPA (см. Механическая система двигателя — «Моторное отделение под Крышка")

G 1,2 MPI KAPPA (см. Механическая система двигателя — «Моторное отделение под Крышка")

G 1,4 MPI KAPPA (см. Механическая система двигателя — «Моторное отделение под Крышка")

3.	Снимите защиту переднего колеса [RH]. (См. Кузов — «Защита переднего колеса»)

4.	Слейте омывающую жидкость до уровня менее 650 куб.см.

5.	Снимите зажим крепления проводки (А).

6.	Отсоедините шланги омывателя (В) и разъем (С).

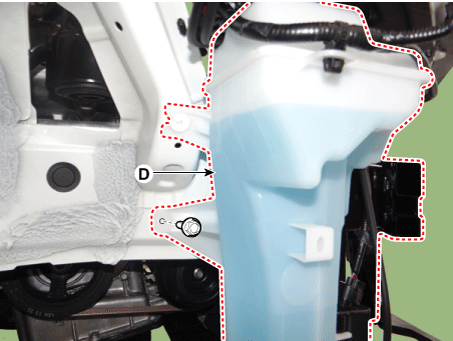

7.	Снимите расширительный бачок (D) после ослабления болтов.

Монтаж

Мотор переднего омывателя

При необходимости очистите фильтр электродвигателя омывателя.

Перед установкой двигателя насоса проверьте фильтр на наличие посторонних материала или загрязнения. При необходимости очистите фильтр в двигатель насоса.

2.	Установить электродвигатель переднего омывателя.

3.	Подсоедините разъем электродвигателя переднего омывателя.

4.	Установите защитный кожух переднего колеса [RH].

5.	Установите машинное отделение под крышкой.

6.	Подсоедините отрицательную (-) клемму аккумуляторной батареи.

Резервуар

При необходимости очистите фильтр электродвигателя омывателя.

2.	Установите расширительный бачок.

3.	Установите шланг электродвигателя омывателя и разъемы.

4.	Установите защитный кожух переднего колеса [RH].

5.	Установите машинное отделение под крышкой.

6.	Подсоедините отрицательную (-) клемму аккумуляторной батареи.
