Мотор переднего стеклоочистителя

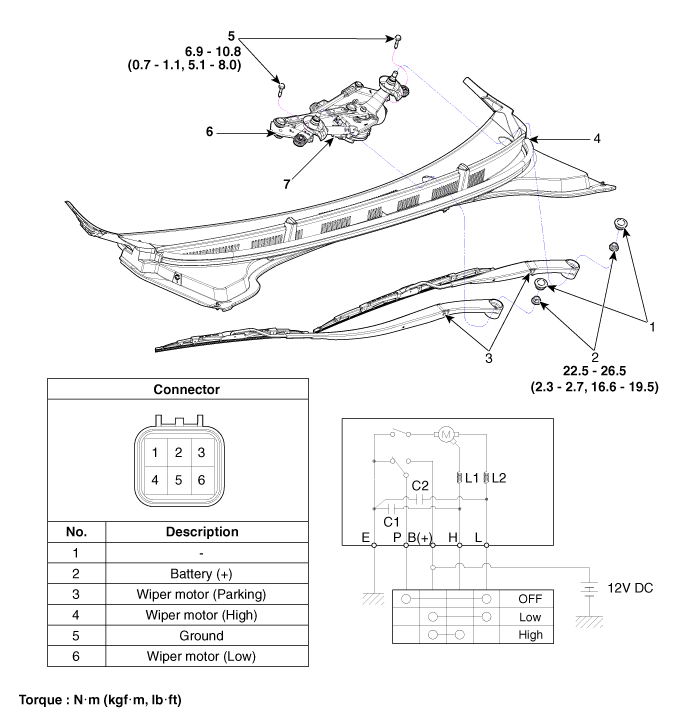

Компоненты и расположение компонентов

Расположение компонента

Процедуры ремонта

Удаление

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

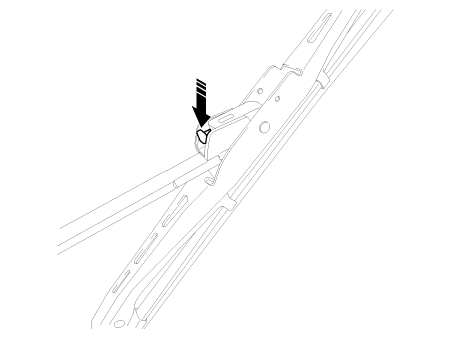

   При необходимости ослабьте фиксатор щетки стеклоочистителя, потянув его вверх и снимите щетку стеклоочистителя с внутреннего радиуса рычага стеклоочистителя.



3. 3

   Снимите верхнюю крышку капота.

   (См. Корпус — «Верхняя крышка кожуха»)

4. 4

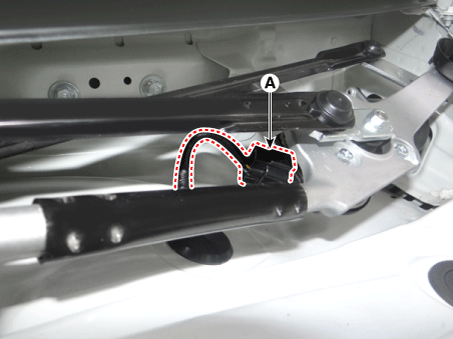

   Отсоедините разъем электродвигателя стеклоочистителя (А).



5. 5

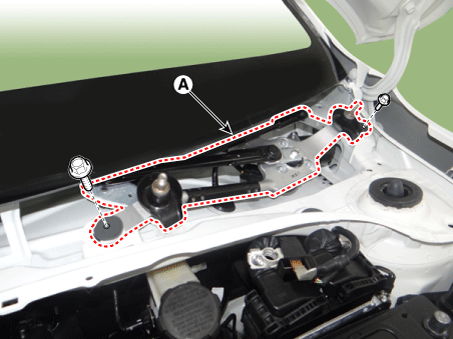

   Снимите двигатель стеклоочистителя и рычажный механизм (А) после ослабления крепления. болты.



6. 6

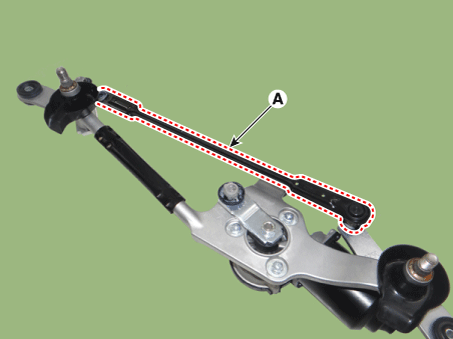

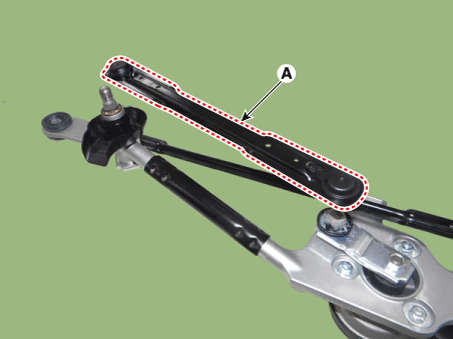

   Удерживая кривошип электродвигателя стеклоочистителя, снимите верхнюю тягу (А).



7. 7

   Снимите нижнюю тягу (А) с кривошипа электродвигателя стеклоочистителя.



8. 8

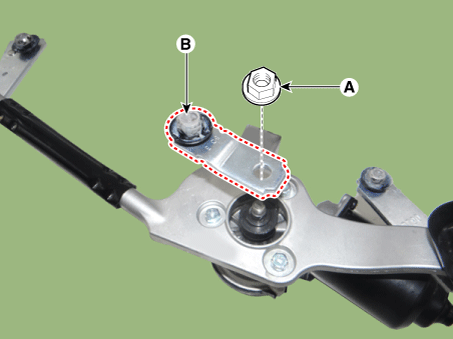

   Снимите кривошип (В) после ослабления гайки (А).



9. 9

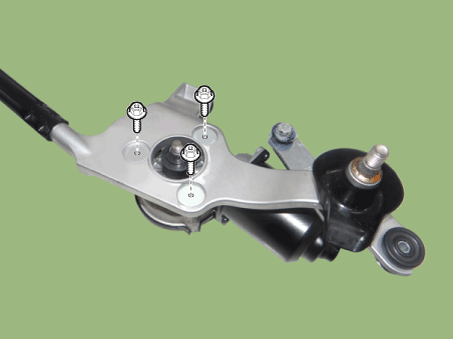

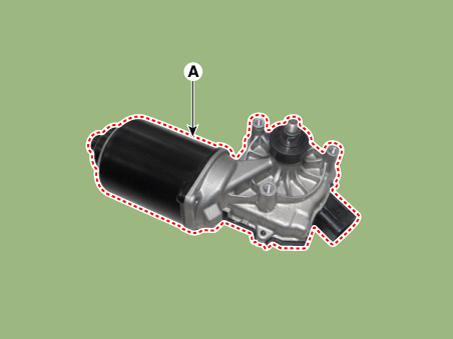

   Снимите двигатель стеклоочистителя (А) после ослабления крепежных болтов.





Монтаж

1. 1

   Установите мотор стеклоочистителя.

2. 2

   Установите кривошип.

   Момент затяжки : 14,7–19,6 Н·м

3. 3

   Установите нижнюю и верхнюю тяги на кривошип электродвигателя стеклоочистителя.

4. 4

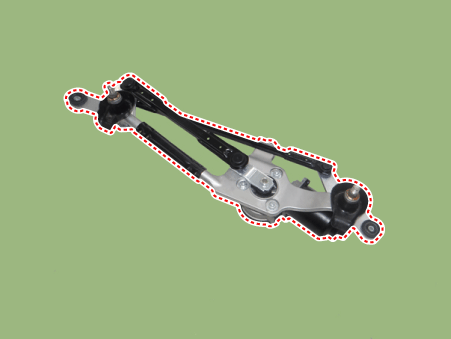

   Установите двигатель стеклоочистителя и рычажный механизм в сборе, а затем подсоедините стеклоочиститель. разъем двигателя.

   Момент затяжки : 6,9–10,8 Н·м

5. 5

   Установите верхнюю крышку капота.

6. 6

   Установите рычаг и щетку стеклоочистителя ветрового стекла.

   Момент затяжки : 22,5–26 Н·м

7. 7

   Установите рычаг и щетку стеклоочистителя в указанное положение.

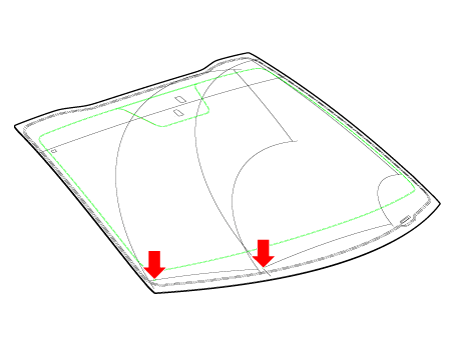

   Положение автоматической остановки (лезвие)



осмотр

1. 1

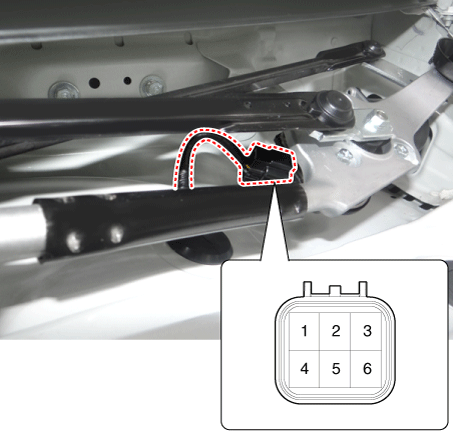

   Снимите разъем с электродвигателя стеклоочистителя.



   Нет.	Описание
   1	-
   2	Батарея (+)
   3	Мотор стеклоочистителя (парковка)
   4	Мотор стеклоочистителя (высокий)
   5	Земля
   6	Мотор стеклоочистителя (низкий)

2. 2

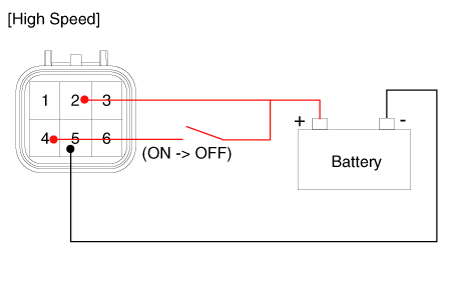

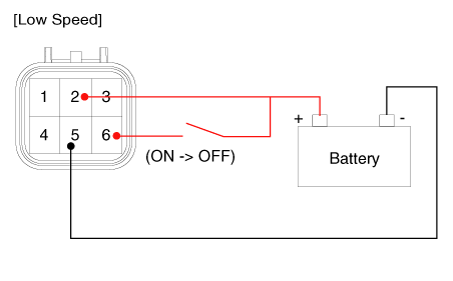

   Подсоедините положительный (+) провод аккумулятора к клемме 2, а отрицательный (-) ведут к терминалу 5.





Осмотр (с KDS/GDS)

1. 1

   В электрической системе тела неисправность можно быстро диагностировать с помощью система диагностики автомобиля (KDS/GDS).

   Диагностическая система (KDS/GDS) предоставляет следующую информацию.

   1. Самодиагностика: проверка неисправности и кодового номера (DTC)

   2. Текущие данные: проверка состояния входных/выходных данных системы.

   3. Проверка срабатывания: Проверка состояния работы системы

   4. Дополнительная функция: Управление другими функциями, включая систему настройка параметров и регулировка нулевой точки

2. 2

   Выберите «Модель автомобиля» и «Модуль управления кузовом (BCM)» для проверки. для проверки автомобиля тестером.

3. 3

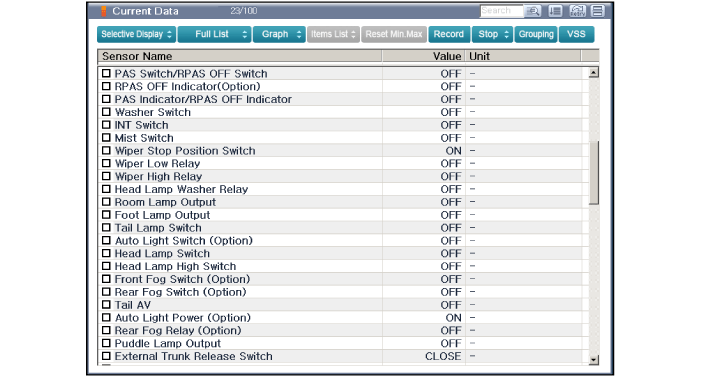

   Выберите меню «Текущие данные» для поиска текущего состояния ввода/вывода. данные.
