Переключатель стеклоочистителя-омывателя ветрового стекла

Процедуры ремонта

Удаление

[Тип BCM]

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

   Снимите рулевое колесо.

   (См. Система рулевого управления — «Рулевое колесо»)

3. 3

   Снимите верхний и нижний кожухи рулевой колонки после ослабления винты.

   (См. Кузов — «Панель кожуха рулевой колонки»)

4. 4

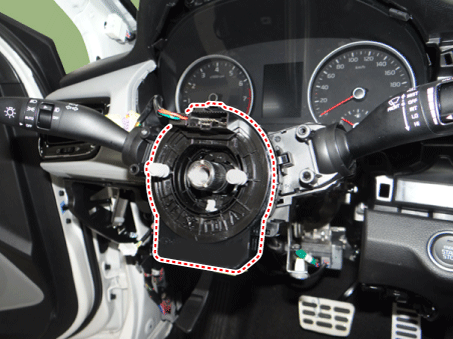

   Снимите часовую пружину.

   (См. раздел «Удерживающая система — «Модуль подушки безопасности водителя (DAB) и часовая пружина»)



5. 5

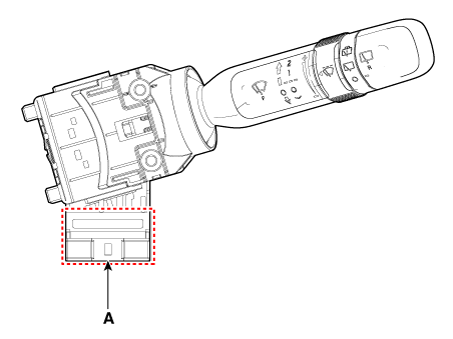

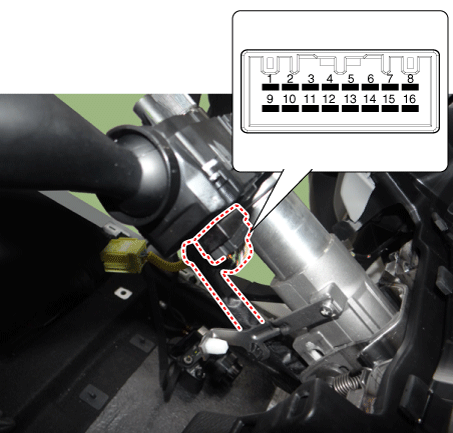

   Отсоедините разъем многофункционального переключателя (А).



6. 6

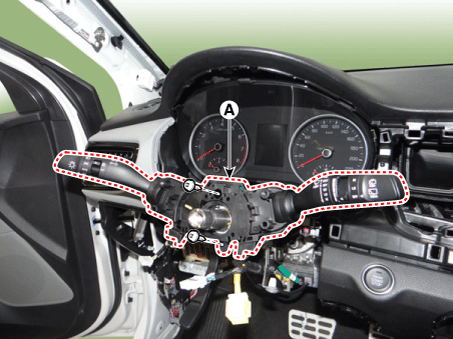

   Снимите узел многофункционального переключателя (A), предварительно ослабив крепление. винты.



[Тип без BCM]

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

   Снимите верхний и нижний кожухи рулевой колонки после ослабления винты.

   (См. Кузов — «Панель кожуха рулевой колонки»)

3. 3

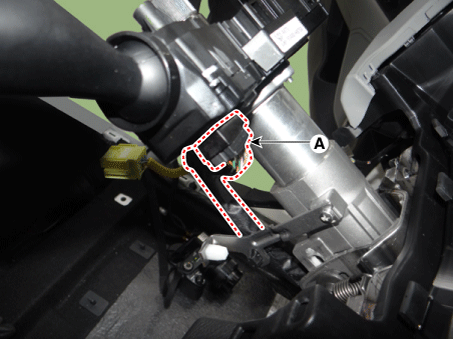

   Отсоедините разъем переключателя стеклоочистителя/омывателя (А).



4. 4

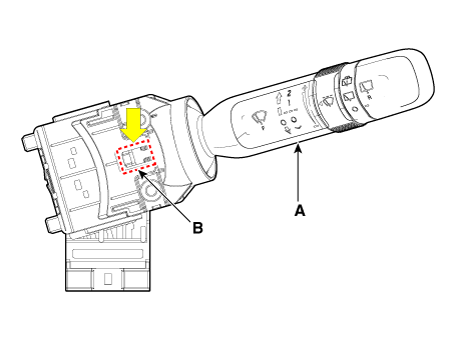

   Снимите переключатель стеклоочистителя/омывателя (А), нажав на стопорный штифт (В).



Монтаж

[Тип BCM]

1. 1

   Установите многофункциональный переключатель.

2. 2

   Установите часовую пружину.

3. 3

   Установите верхний и нижний кожухи рулевой колонки.

4. 4

   Установите рулевое колесо.

5. 5

   Подсоедините отрицательную (-) клемму аккумуляторной батареи.

[Тип без BCM]

1. 1

   Установите переключатель стеклоочистителя/омывателя.

2. 2

   Подсоедините разъем переключателя стеклоочистителя/выключателя омывателя.

3. 3

   Установите верхний и нижний кожухи рулевой колонки.

4. 4

   Подсоедините отрицательную (-) клемму аккумуляторной батареи.

осмотр

Многофункциональный переключатель осмотр

[Тип BCM]

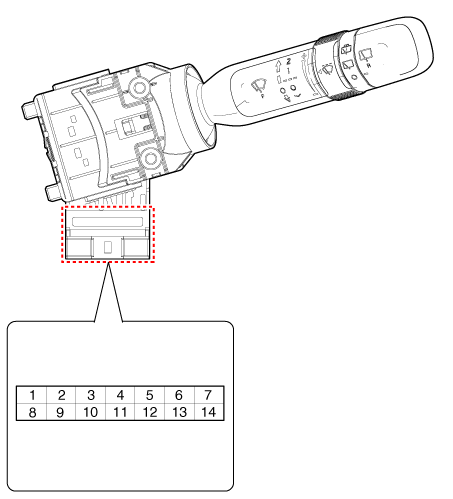

1. Проверьте целостность цепи между клеммами в каждом положении переключателя, как указано ниже. показано ниже.



   [Левая ручка Водить машину]

   Выключатель	Положение переключателя	Терминал переключения	Сопротивление (Ом, ±3,5%)
   Переключатель переднего стеклоочистителя	ТУМАН	1-9	330
   	ВЫКЛЮЧЕННЫЙ		∞
   	Прерывистый (АВТО)		800
   	НИЗКИЙ		1800
   	ВЫСОКИЙ		5700
   Переключатель заднего стеклоочистителя	ВЫКЛЮЧЕННЫЙ	9-16	∞
   	НИЗКИЙ		910
   	ВЫСОКИЙ		2910




   [Правая ручка Водить машину]

   Выключатель	Положение переключателя	Терминал переключения	Сопротивление (Ом, ±3,5%)
   Переключатель переднего стеклоочистителя	ТУМАН	3-16	330
   	ВЫКЛЮЧЕННЫЙ		∞
   	Прерывистый (АВТО)		800
   	НИЗКИЙ		1800
   	ВЫСОКИЙ		5700
   Переключатель заднего стеклоочистителя	ВЫКЛЮЧЕННЫЙ	9-16	∞
   	НИЗКИЙ		910
   	ВЫСОКИЙ		2910

Осмотр (с KDS/GDS)

1. 1

   В электрической системе тела неисправность можно быстро диагностировать с помощью система диагностики автомобиля (KDS/GDS).

   Диагностическая система (KDS/GDS) предоставляет следующую информацию.

   1. Самодиагностика: проверка неисправности и кодового номера (DTC)

   2. Текущие данные: проверка состояния входных/выходных данных системы.

   3. Проверка срабатывания: Проверка состояния работы системы

   4. Дополнительная функция: Управление другими функциями, включая систему настройка параметров и регулировка нулевой точки

2. 2

   Выберите «Модель автомобиля» и «Модуль управления кузовом (BCM)» для проверки. для проверки автомобиля тестером.

3. 3

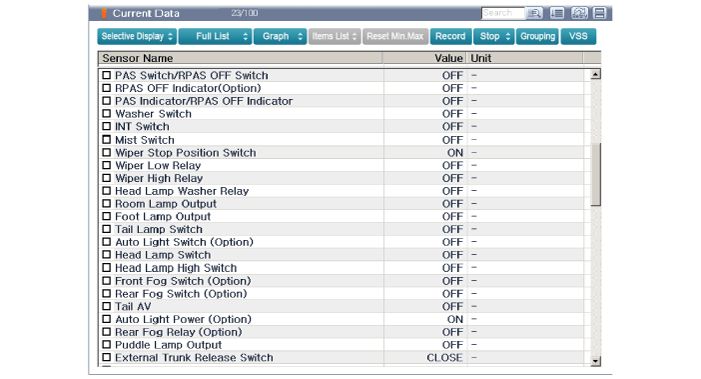

   Выберите меню «Текущие данные» для поиска текущего состояния ввода/вывода. данные.



[Тип без BCM]

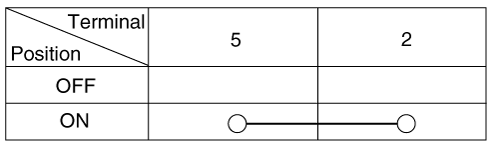

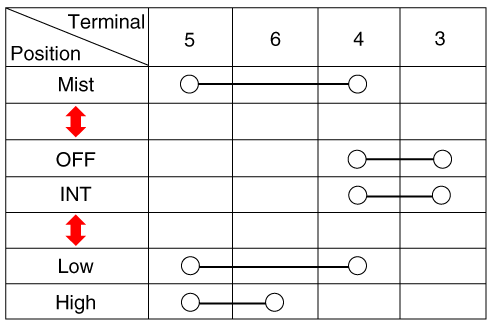

1. Проверьте целостность цепи между клеммами в каждом положении переключателя, как указано ниже. показано ниже.

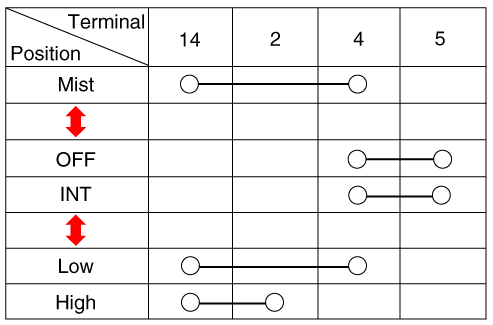

   Передний стеклоочиститель & Переключатель омывателя

   [левый руль]



   [Правый руль]



   Передняя шайба Выключатель

   [левый руль]



   [Правый руль]
