Kia Rio: Система освещения/выключатель аварийной сигнализации
Процедуры ремонта
|
1.
|

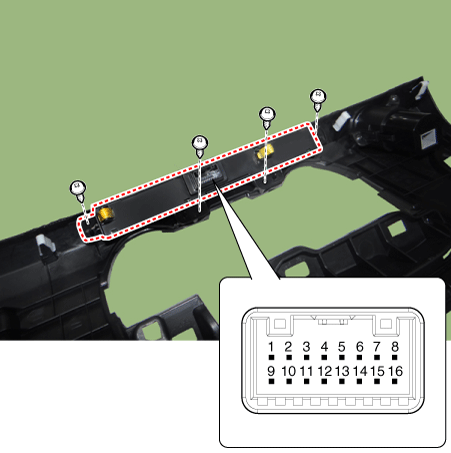

Проверьте целостность цепи между клеммами. Если непрерывность не соответствует указанной,
замените выключатель аварийной сигнализации.
Нет.
|
Описание
|
Нет.
|
Описание
|
1
|
Батарея (+)
|
9
|
Освещение (+)
|
2
|
IGN1
|
10
|
-
|
3
|
PAB ВКЛ.
|
11
|
ПАБ ВЫКЛ.
|
4
|
Задний центральный ремень безопасности
|
12
|
Задний правый ремень безопасности
|
5
|
Подушка безопасности пассажира
|
13
|
Задний левый ремень безопасности
|
6
|
Опасный режим
|
14
|
Выключатель дверного замка
|
7
|
-
|
15
|
Индикатор блокировки двери
|
8
|
Земля
|
16
|
Освещение (-)
|
|
|
•
|
При снятии с помощью плоской отвертки или съемника оберните защитным
заклейте инструмент лентой, чтобы предотвратить повреждение компонентов.
|
|
•
|
При снятии элементов внутренней отделки используйте съемник пластиковой панели.
инструмент, чтобы не повредить поверхность.
|
|
•
|
Соблюдайте осторожность при хранении и обращении с аварийной подушкой при снятии/установке.
потому что смазка и масло могут оставить пятно на отделке.
|
|
|
1.
|
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
|
2.
|
Снимите центральную нижнюю панель аварийной подушки.
(См. Кузов — «Центральная панель аварийной площадки»)
|
|
3.
|

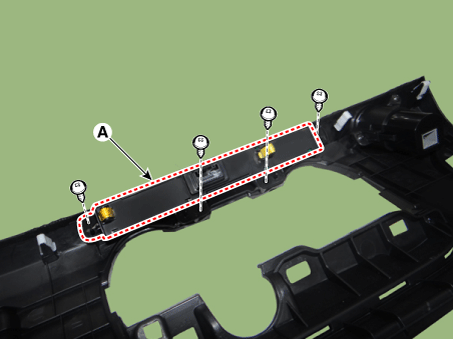

Снимите выключатель аварийной световой сигнализации (А) после ослабления крепления.
винты.
|
|
1.
|
Установите выключатель аварийной сигнализации.
|
|
2.
|
Установите центральную нижнюю панель аварийной подушки.
|
|
3.
|
Подсоедините отрицательную (-) клемму аккумуляторной батареи.
|
