Kia Rio 2017-2023 YB Руководство по ремонту / Электрическая система кузова / Система освещения / Налобные фонари

Описание и работа

Описание

ДВУХФУНКЦИОНАЛЬНЫЙ

Определение

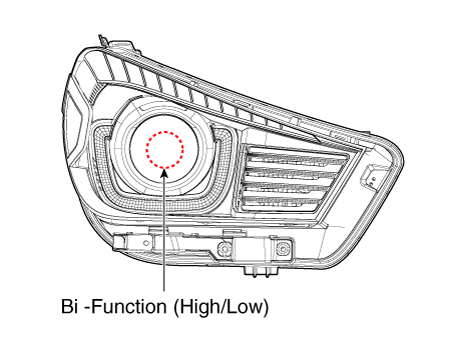

–	Налобный фонарь со встроенными функциями дальнего и ближнего света

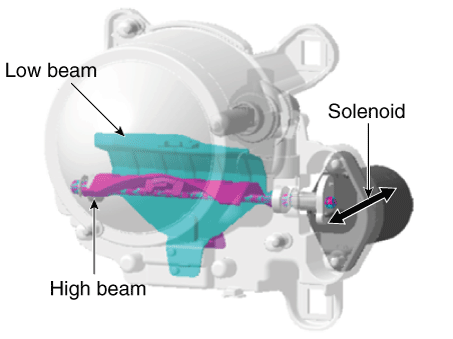

–	Свет управляется вращением экрана, вставленного в объектив. (Применяется соленоид.)

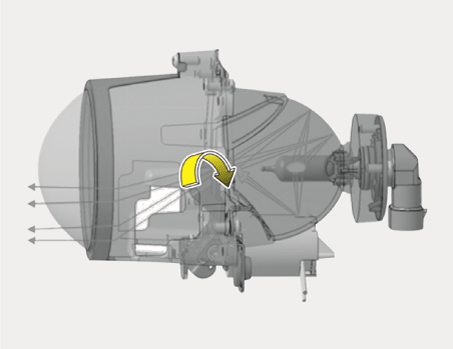

Структура и механизм

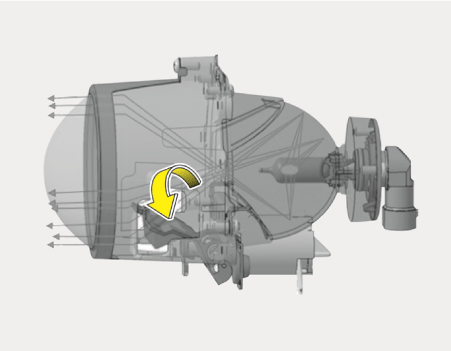

–	При работе ближним светом : Лампа освещает ограниченную зону ближнего света путем блокируя свет остановленным щитом.

–	При работе дальним светом : свет не блокируется открытым экраном, и свет горит в зону дальнего света.

Статический изгиб света (СБЛ)

Определение

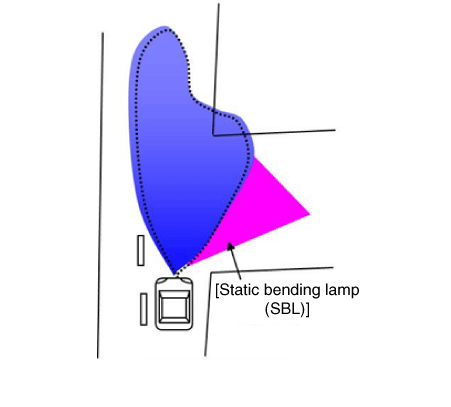

–	Обеспечивает видимость в углу при повороте ночью.

–	Лампа статического изгиба L / R включается / выключается в зависимости от автомобиля. скорость и угол поворота руля.

2.	Входные факторы автомобиля: скорость автомобиля, угол поворота рулевого колеса.

Процедуры ремонта

Инструкции по наведению фары

[Механическое прицеливание]

Фары должны быть направлены с помощью соответствующего оборудования для регулировки луча, и в соответствии с инструкциями производителя оборудования.

Если существуют какие-либо правила, касающиеся направления фар в области, где будет использоваться транспортное средство, отрегулируйте так, чтобы соответствовать этим требованиям.

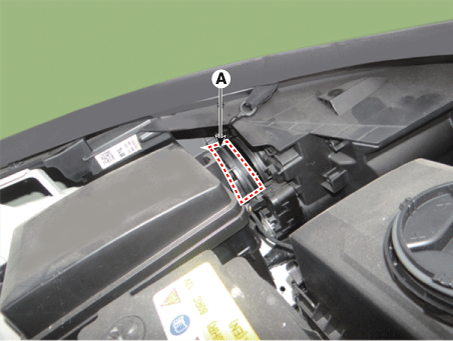

В качестве альтернативы поверните регулировочную шестерню, чтобы отрегулировать направление фары. Если установка луча оборудования нет, выполните следующие действия:

1.	Накачайте шины до указанного давления и снимите любые нагрузки с транспортное средство, кроме водителя, запасного колеса и инструментов.

2.	Автомобиль должен стоять на ровном полу.

3.	Нарисуйте вертикальные линии (проходящие через соответствующие центры фар) и горизонтальная линия (проходящая через центр фар) на экране.

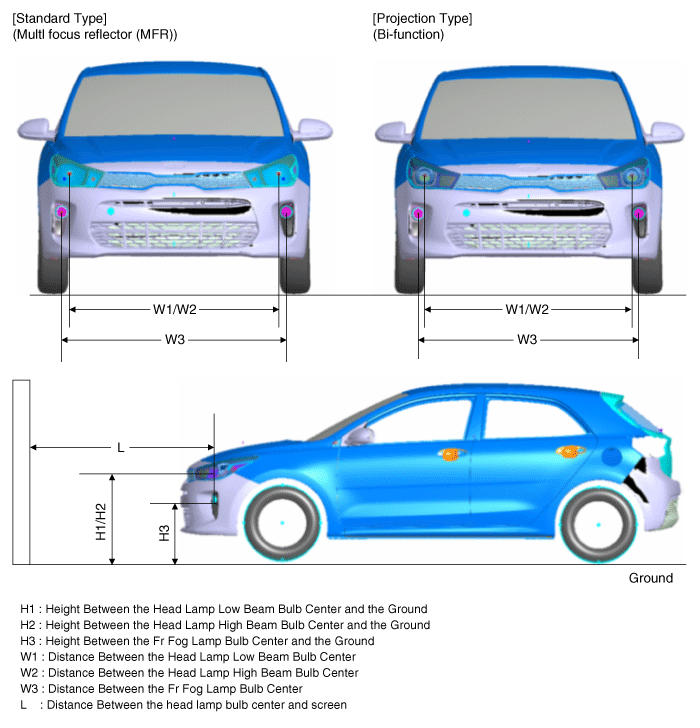

4.	Когда фары и аккумулятор находятся в нормальном состоянии, направьте фары поэтому самая яркая часть приходится на горизонтальные и вертикальные линии. А: вертикальный Б : Горизонтальный [Стандартный тип] (Многофокусный отражатель (MFR)) [Проекция Тип] (Би-функция)

Направление передних противотуманных фар

Передние противотуманные фары следует направлять так же, как и фары.

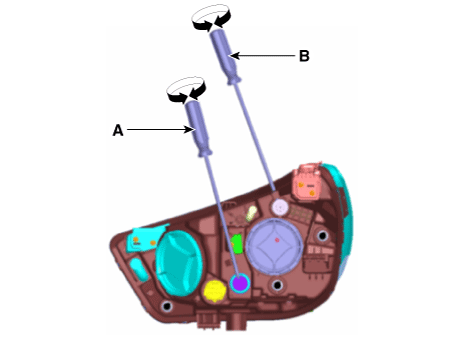

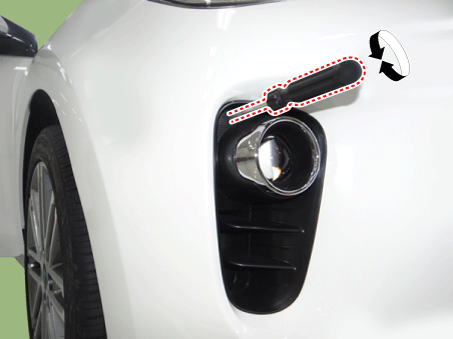

При нормальном состоянии передних противотуманных фар и аккумулятора направьте передние противотуманные фары поворачивая регулировочный винт (А) с помощью отвертки.

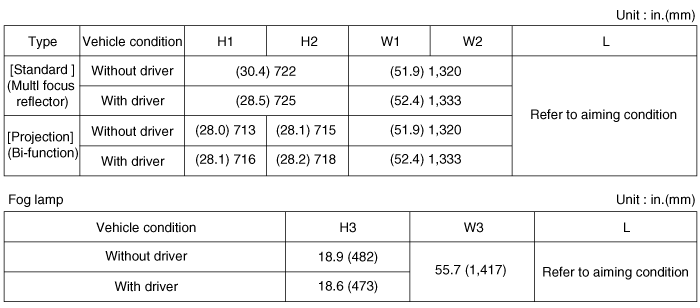

Фара и противотуманная фара Точка прицеливания

Фара (ближний свет)

–	Включите ближний свет без водителя.

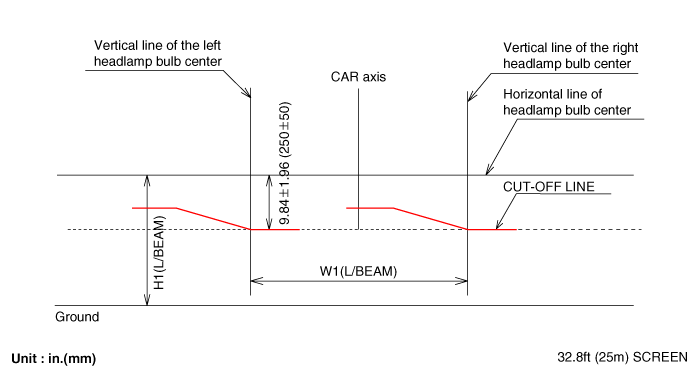

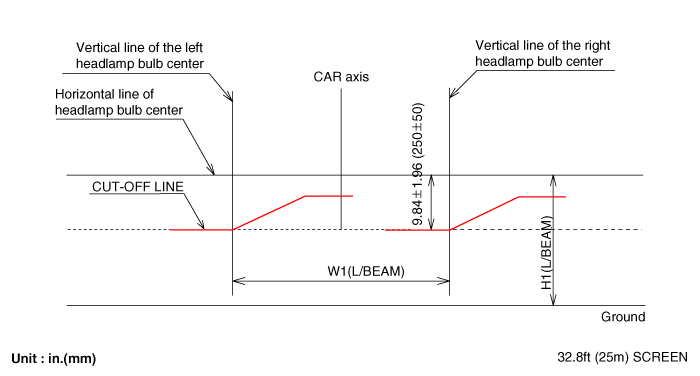

–	Линия светотеневой границы должна быть спроецирована на показанную линию светотеневой границы. на картинке.

–	Если установлено устройство регулировки фар, отрегулируйте фары переключатель выравнивающего устройства с 0 положениями.

[левый руль]

[Правый руль]

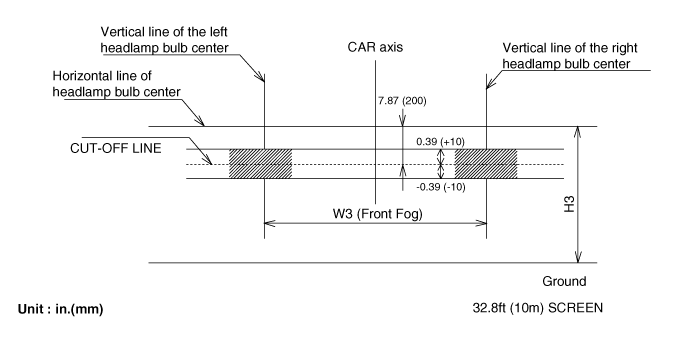

2.	Включите передний противотуманный фонарь без присутствия водителя. Светотеневая граница должна проецироваться в допустимом диапазоне (заштрихованная область).

Удаление

Фары сильно нагреваются во время использования; не трогайте их и не прикрепляйте оборудования сразу после их выключения.

•	Лампа фары не должна быть удалена из узла фары. до момента установки новой лампы.

•	Не оставлять лампу фары снятой на длительный период времени может ухудшить работу лампы фары.

•	Загрязняющие вещества могут попасть в блок фары, где они могут осесть. на линзе и отражателе.

•	Никогда не включайте фары с вынутой из фары лампой. сборка.

Налобный фонарь

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите передний бампер в сборе. (См. Кузов — «Передний бампер в сборе»)

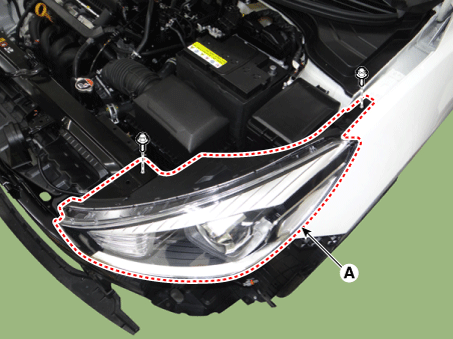

Снимите фару (А) после ослабления болтов.

Будьте осторожны, чтобы не повредить фиксирующие зажимы (А).

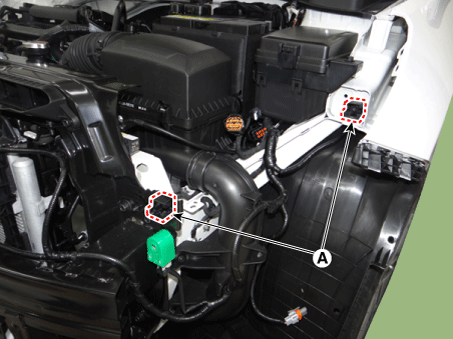

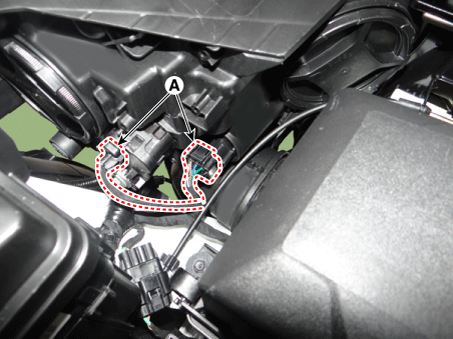

4.	Отсоедините разъемы фары (А).

Монтаж

1.	Установите фару в сборе.

2.	Установите передний бампер в сборе.

3.	Подсоедините отрицательную (-) клемму аккумуляторной батареи.

Замена

Лампа (высокая/низкая)

1.	Снимите фару.

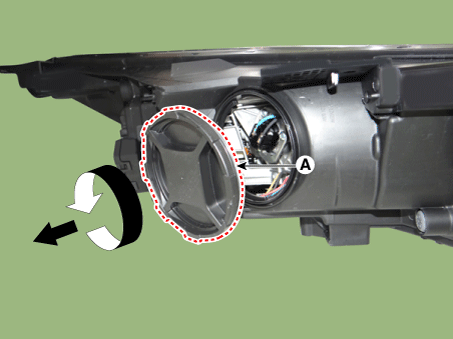

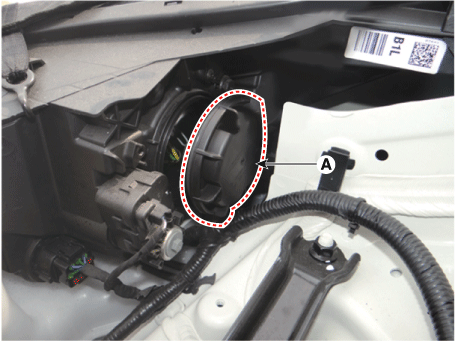

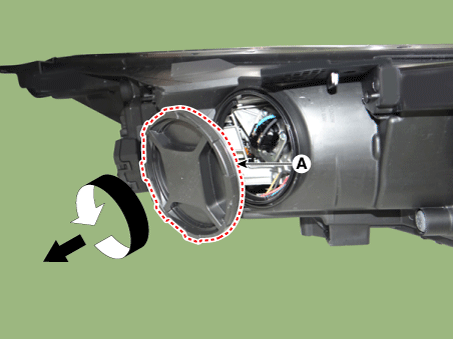

2.	Снимите пылезащитные колпачки (А) с фары в сборе после заворачивания. направлении против часовой стрелки.

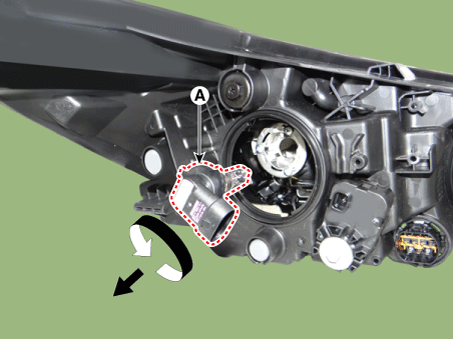

3.	Отсоедините разъем лампы дальнего/ближнего света фары (А).

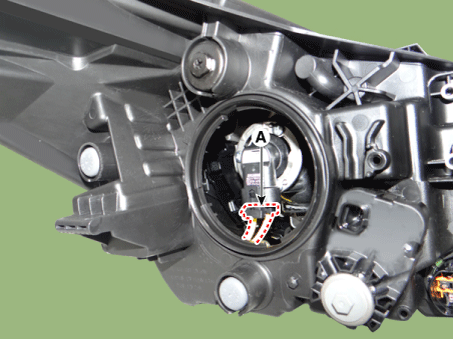

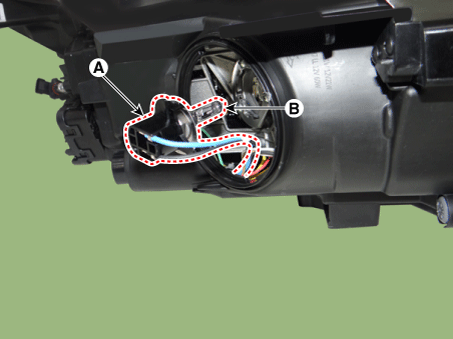

4.	Снимите лампу дальнего/ближнего света фары (А) с фары в сборе. после поворота против часовой стрелки.

5.	Установите в порядке, обратном снятию.

Статический изгиб света (СБЛ)

1.	Выключите переключатель фар.

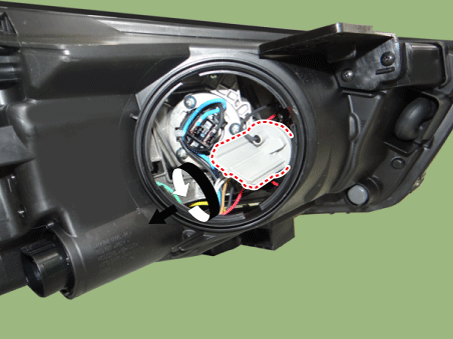

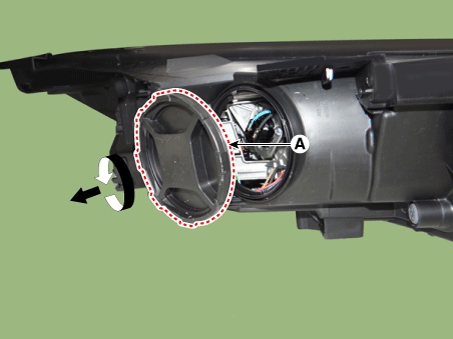

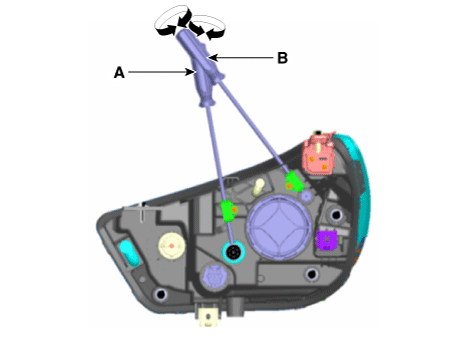

2.	Снимите пылезащитные колпачки (А) с фары в сборе после того, как вкрутите направлении против часовой стрелки.

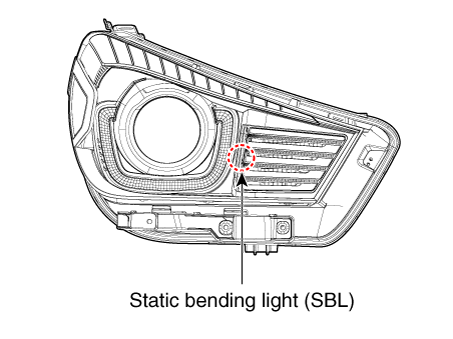

3.	Извлеките лампочку статического поворотного света (B) после извлечения патрона (A).

4.	Установите в порядке, обратном снятию.

Лампа указателя поворота

1.	Выключите выключатель фар.

2.	Снимите пылезащитные колпачки (А) с фары в сборе после того, как вкрутите направлении против часовой стрелки.

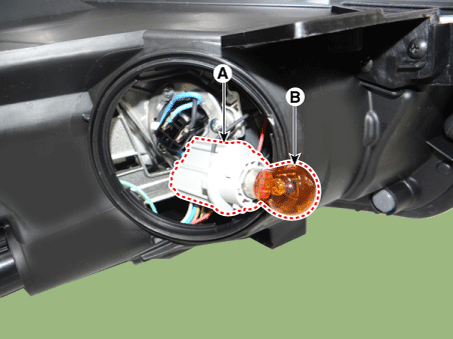

3.	Снимите патрон лампы (А) и лампу (В) с фары в сборе.

4.	Установите в порядке, обратном снятию.

Поглотитель влаги

Удаление

1.	Выключите выключатель фар.

2.	Снимите пылезащитные колпачки (А) с фары в сборе после заворачивания. направлении против часовой стрелки. [левый] [Правый]

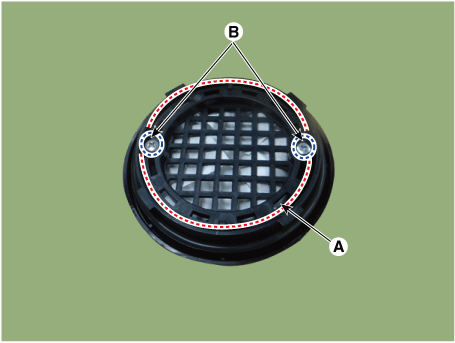

3.	Снимите влагопоглощающую скобу (A) с пылезащитной крышки после ослабления крепежные винты (В).

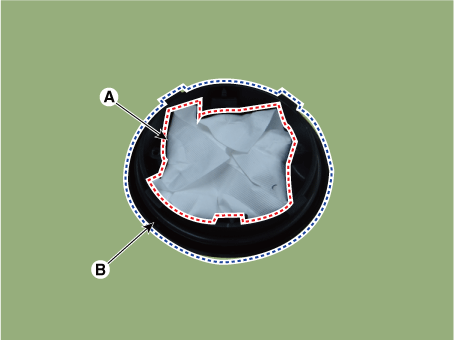

Снимите влагопоглощающий элемент (A) с пылезащитного колпачка (B).

Компоненты

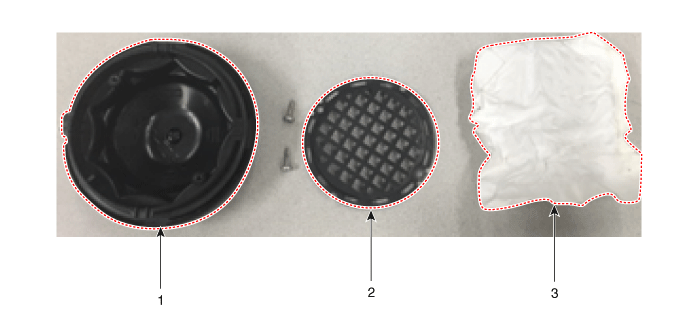

1. Пылезащитный колпачок
2. Влагопоглощающий кронштейн

3. Поглотитель влаги

Монтаж

[Л/П]

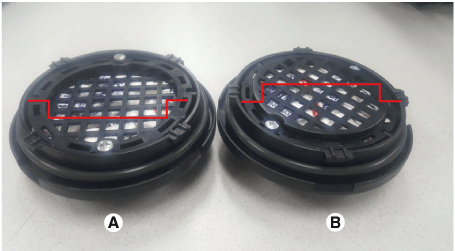

Вставьте влагопоглотитель (А) загнутыми сторонами вверх.

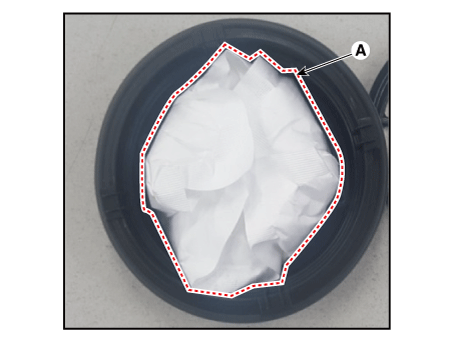

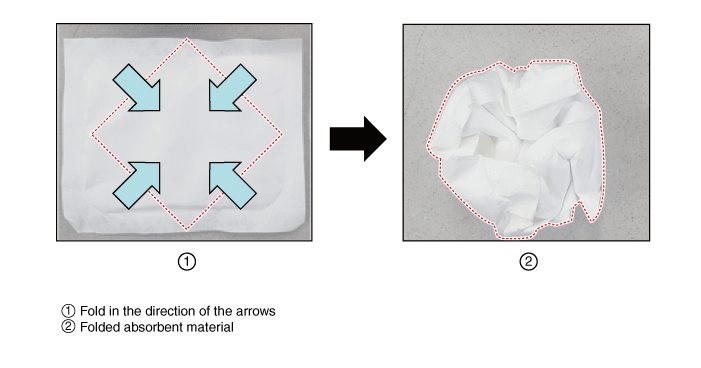

Как сложить впитывающий материал

Затяните крепежные винты (B), после установки влагопоглотителя кронштейн (А).

Обратите внимание на направление установки влагопоглотителя. скобка.

А: нормальный

Б: ненормальный

3.	Установите пылезащитный колпачок.

Система освещения
