Задний комбинированный фонарь

Процедуры ремонта

Удаление

Задний комбинированный фонарь (Снаружи)

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

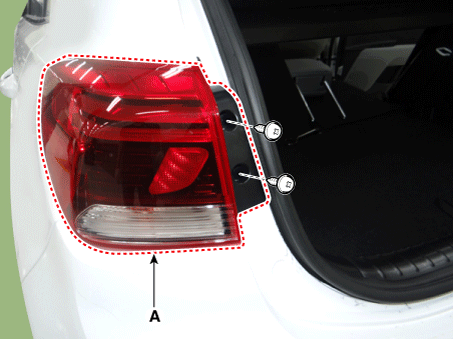

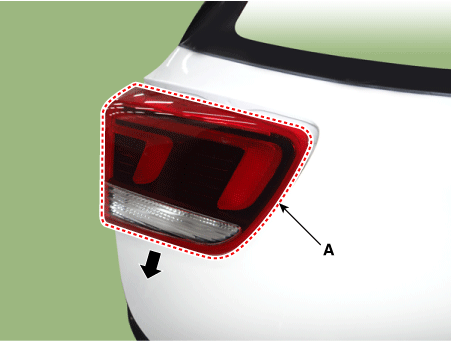

   Снимите задний комбинированный фонарь (А) после ослабления крепежных винтов.



3. 3

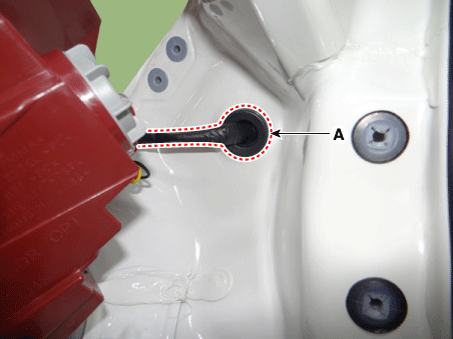

   Снимите уплотнение заднего комбинированного фонаря (А).



4. 4

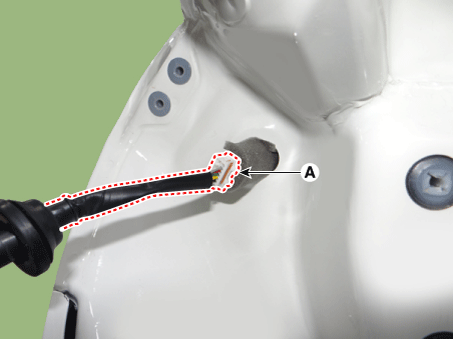

   Отсоедините разъем заднего комбинированного фонаря (А).



Замена лампы

Лампа указателя поворота

1. 1

   Выключите выключатель фар.

2. 2

   Снимите задний комбинированный фонарь (снаружи).

3. 3

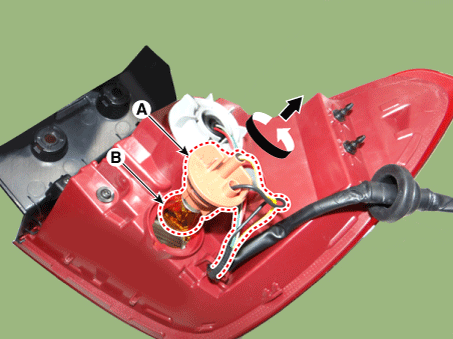

   Снимите лампу указателя поворота (В), повернув патрон (А) против часовой стрелки.



Задний комбинированный фонарь (Внутри)

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

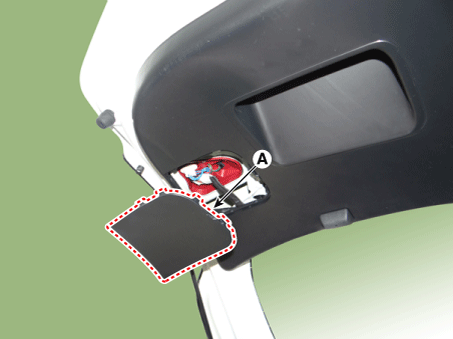

   С помощью отвертки или съемника снимите заднюю крышку комбинированного фонаря. (А).



3. 3

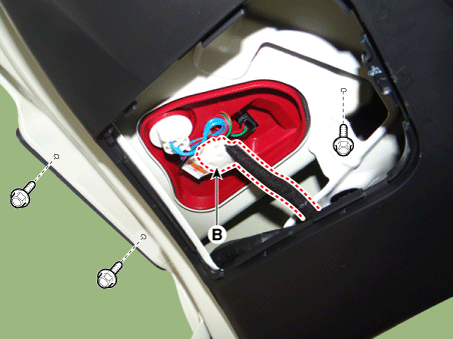

   Отсоедините разъем (В) и снимите задний комбинированный фонарь. (А) после ослабления гаек.





Замена лампы

Резервная лампа

1. 1

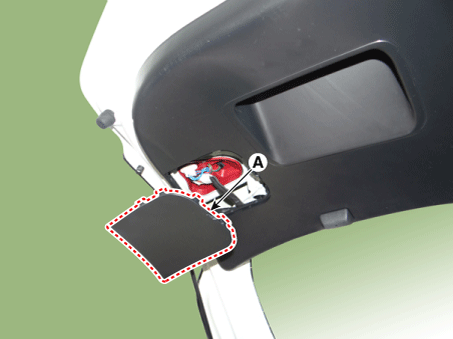

   С помощью отвертки или съемника снимите заднюю крышку комбинированного фонаря. (А).



2. 2

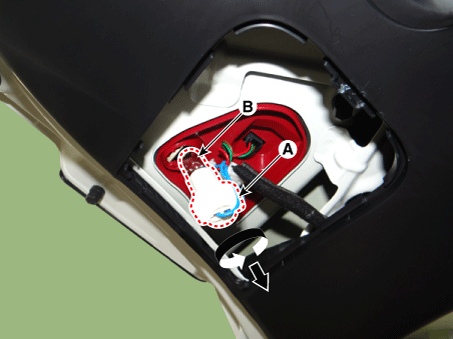

   Снимите лампу фонаря заднего хода (В), повернув патрон (А) против часовой стрелки.



Монтаж

Задний комбинированный фонарь (Снаружи)

1. 1

   Подсоедините разъем заднего комбинированного фонаря.

2. 2

   Установите задний комбинированный фонарь.

3. 3

   Подсоедините отрицательную (-) клемму аккумуляторной батареи.

Задний комбинированный фонарь (Внутри)

1. 1

   Установите задний комбинированный фонарь.

2. 2

   Подсоедините разъем заднего комбинированного фонаря.

3. 3

   Установите крышку заднего комбинированного фонаря.

4. 4

   Подсоедините отрицательную (-) клемму аккумуляторной батареи.
