Kia Rio: гидравлическая система / электромагнитный клапан управления муфтой повышающей передачи (PCSV-A)

Kia Rio 2017-2023 YB Руководство по ремонту / Автоматическая трансмиссия / Гидравлическая система / Электромагнитный клапан управления муфтой повышающей передачи (PCSV-A)

Технические характеристики

Спецификация

Элемент	Спецификация
Тип	Нормально открытый
Входное напряжение	12 В
Сопротивление катушки	3,5 ± 0,2 Ом (при 25°C, 77°F)
Частота	50 Гц

Компоненты и расположение компонентов

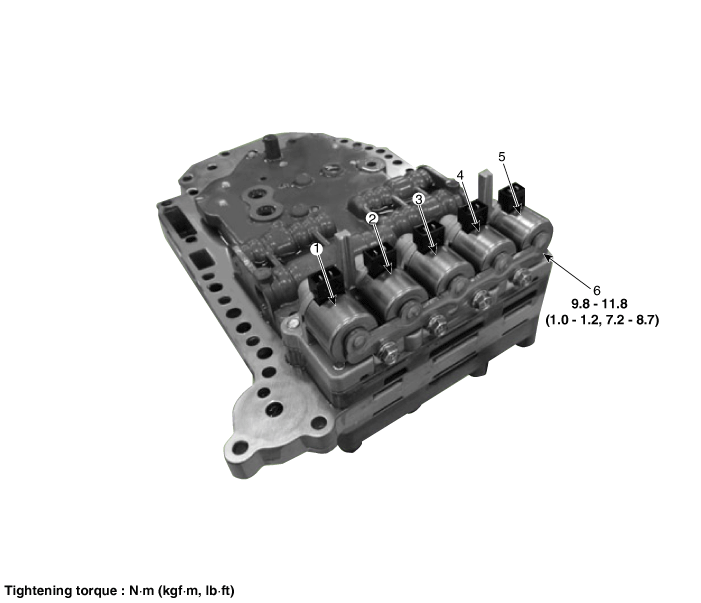

Расположение компонента

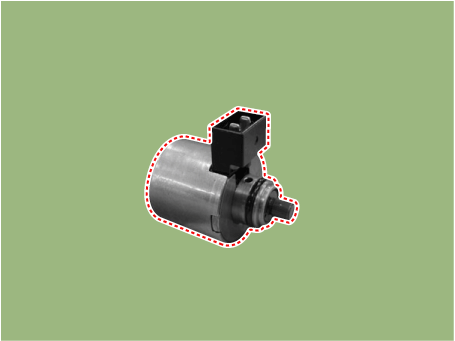

1. Соленоид управления муфтой повышающей передачи клапан (PCSV-A)
2. Электромагнитный клапан ВКЛ/ВЫКЛ (SCSV-A)
3. Электромагнитный клапан управления гидротрансформатором (PCSV-D)

4. Управление муфтой понижающей передачи электромагнитный клапан (PCSV-C)
5. 24 Электромагнитный клапан управления тормозом (PCSV-B)
6. Опорный кронштейн электромагнитного клапана

Описание и работа

Описание

•	Электромагнитный клапан управления муфтой повышающей передачи представляет собой ШИМ (широтно-импульсная модуляция). тип.

•	Когда TCM подает ток на электромагнитный клапан, гидравлическое давление OD сцепление и тормоз LR управляются электромагнитным клапаном.

Работа электромагнитного клапана стол

Диапазон	ПКСВ-А
Н, П
1	●
2	●
3
4
р

Принципиальные диаграммы

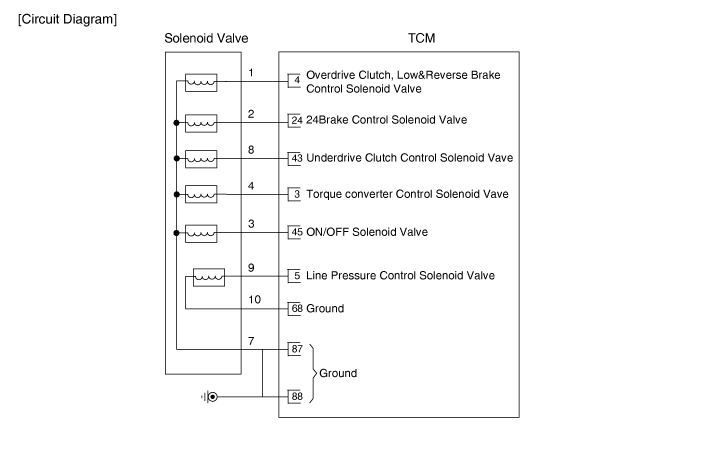

Принципиальная электрическая схема

Процедуры ремонта

осмотр

1.	Выключите зажигание.

2.	Снимите воздухоочиститель. (См. Механическая система двигателя — «Воздушный фильтр»)

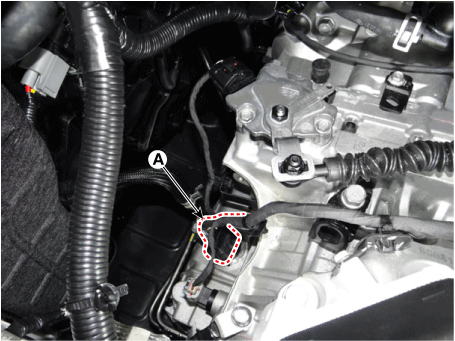

3.	Отсоедините главный разъем (А).

Измерьте сопротивление между клеммой заземления (7) и клеммой сигнала. (1).

Спецификация: 3,5 ± 0,2 Ом

Удаление

1.	Снимите корпус клапана в сборе (См. Гидравлическая система — «Корпус клапана»)

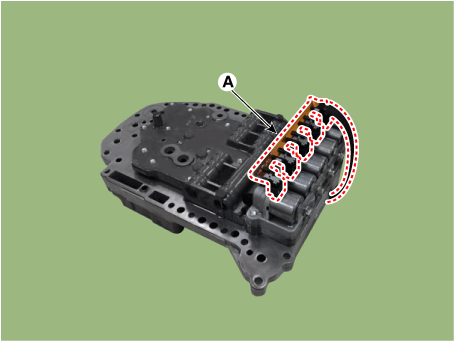

2.	Отсоедините главный жгут (А).

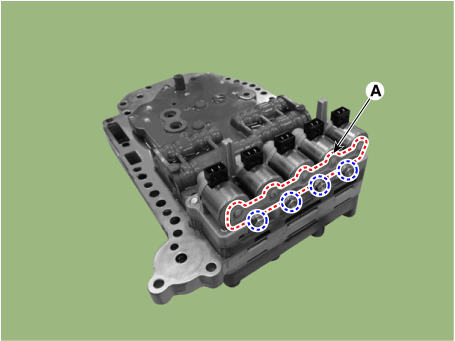

Снимите опорный кронштейн электромагнитного клапана (А) после ослабления болтов.

Момент затяжки :

9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

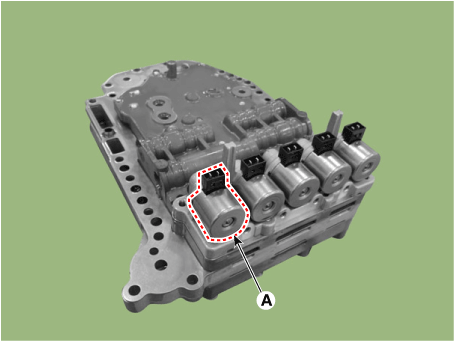

4.	Снимите электромагнитный клапан управления муфтой повышающей передачи (А).

Монтаж

1.	Установите в порядке, обратном снятию.

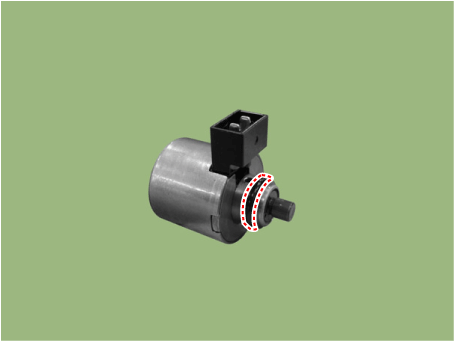

При установке нанесите на уплотнительное кольцо ATF или вазелин, чтобы предотвратить повреждать.

Электромагнитный клапан управления муфтой понижающей передачи (PCSV-C)
