Масляный фильтр

Процедуры ремонта

Удаление

1. 1

   Снимите нижнюю крышку.

   (См. раздел «Механическая система двигателя» — «Под крышкой машинного отделения»).

2. 2

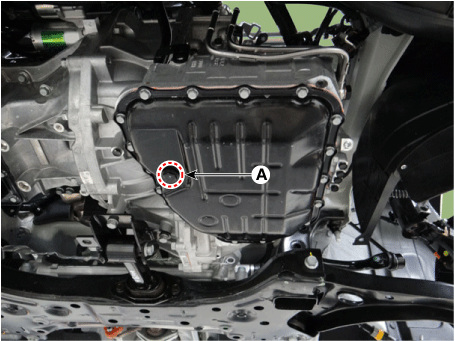

   Снимите сливную пробку ATF (A), дайте жидкости стечь, а затем переустановите сливную пробку.

   Момент затяжки : 39,2–49 Н·м



3. 3

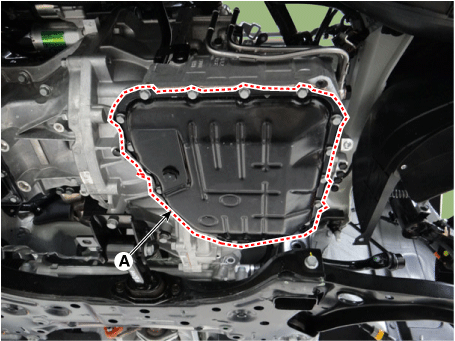

   Снимите крышку корпуса клапана (A) с помощью SST (09215-3C000) после ослабления болты.



4. 4

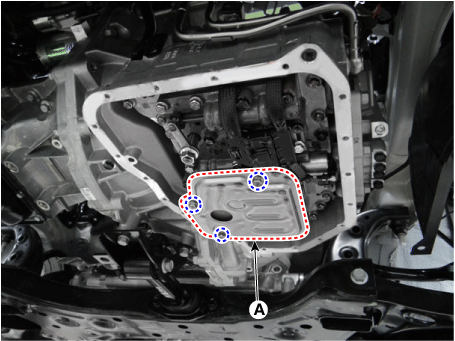

   Снимите масляный фильтр (А) после ослабления болтов.



Монтаж

1. 1

   Установите масляный фильтр (А).

   Момент затяжки: 9,8–11,8 Н·м



2. 2

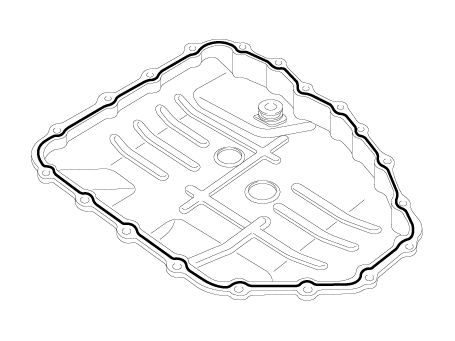

   Нанесите жидкий герметик толщиной 0,10 2 дюйма (2,6 мм) без паузы как показано на иллюстрации.

   Рекомендуемые : LOCTITE FMD-546 или THREE-BOND TB1281B



3. 3

   Установите крышку корпуса клапана (А).

   Момент затяжки: 9,8–11,8 Н·м



4. 4

   Заполните автоматическую коробку передач жидкостью.

   (См. Гидравлическая система — «Жидкость»)

5. 5

   Установите нижнюю крышку.

   (См. раздел «Механическая система двигателя» — «Под крышкой машинного отделения»).
