Kia Rio: гидравлическая система / электромагнитный клапан управления давлением в трубопроводе

Kia Rio 2017-2023 YB Руководство по ремонту / Автоматическая трансмиссия / Гидравлическая система / Электромагнитный клапан контроля давления в линии

Технические характеристики

Спецификация

Элемент	Спецификация
Тип	Нормально открытый
Входное напряжение	12 В
Сопротивление катушки	3,5 ± 0,2 Ом (при 25°C, 77°F)
Частота	400 - 1000 Гц

Компоненты и расположение компонентов

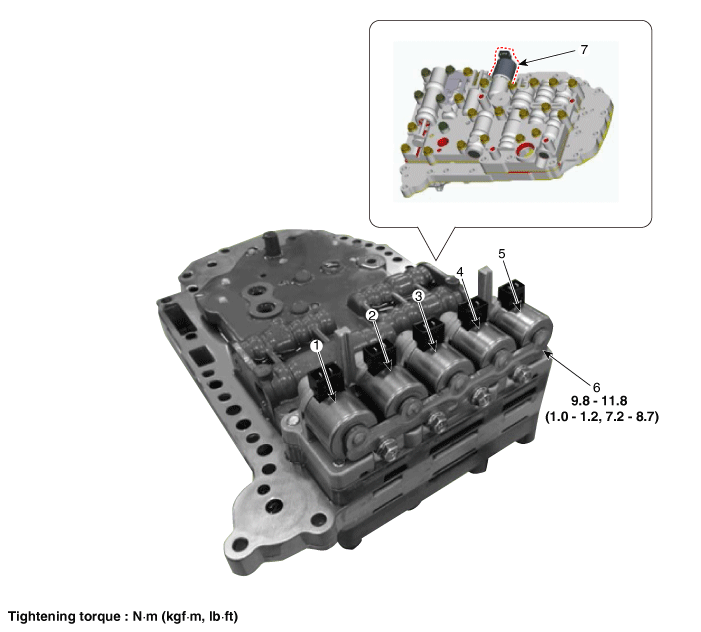

Расположение компонента

1. Соленоид управления муфтой повышающей передачи клапан (PCSV-A)
2. Электромагнитный клапан ВКЛ/ВЫКЛ (SCSV-A)
3. Электромагнитный клапан управления гидротрансформатором (PCSV-D)
4. Электромагнитный клапан управления муфтой понижающей передачи (PCSV-C)

5. 24 соленоид управления тормозом клапан (PCSV-B)
6. Опорный кронштейн электромагнитного клапана

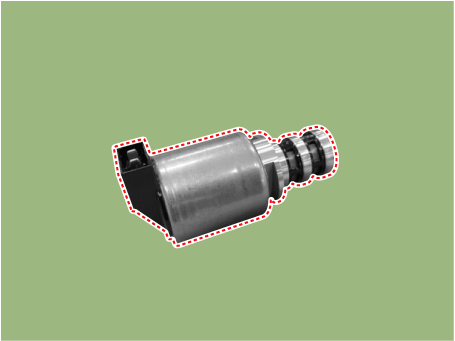

7. Электромагнитный клапан контроля давления в линии (LINE_VFS)

Описание и работа

Описание

•	Электромагнитный клапан управления давлением в линии представляет собой VFS (соленоид с переменным усилием). тип.

•	Когда TCM подает переменный ток на электромагнитный клапан, линейное давление управляется электромагнитным клапаном.

Принципиальные диаграммы

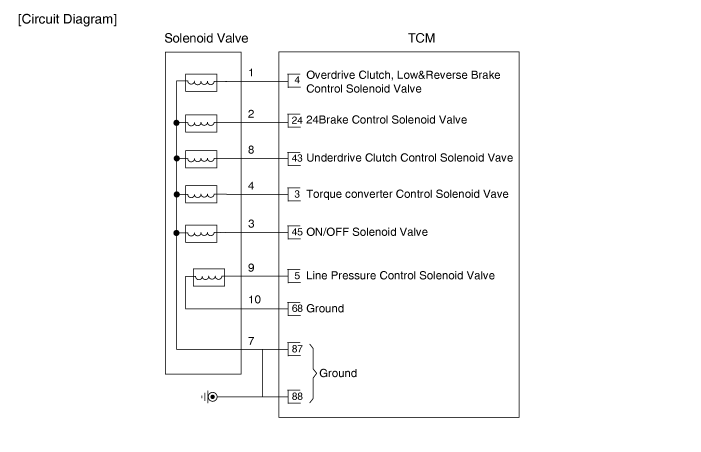

Принципиальная электрическая схема

Процедуры ремонта

осмотр

1.	Выключите зажигание.

2.	Снимите воздухоочиститель. (См. Механическая система двигателя — «Воздушный фильтр»)

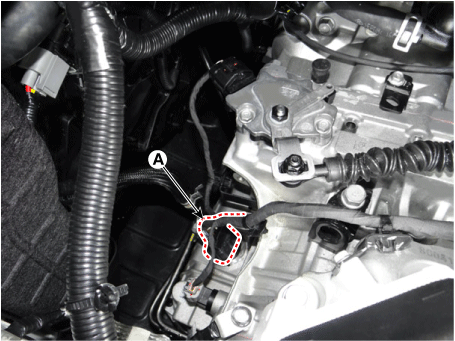

3.	Отсоедините главный разъем (А).

Измерьте сопротивление между клеммой заземления (10) и клеммой сигнала. (9).

Спецификация: 3,5 ± 0,2 Ом

Удаление

1.	Снимите корпус клапана в сборе. (См. Гидравлическая система — «Корпус клапана»)

2.	Отсоедините разъем электромагнитного клапана.

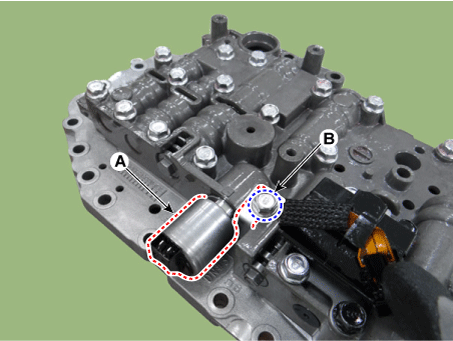

Снимите электромагнитный клапан управления давлением в трубопроводе (А) после снятия опорный кронштейн, ослабив болт (B).

Момент затяжки :

9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

Монтаж

Установите в порядке, обратном снятию.

После установки выполните описанные ниже процедуры.

1)	Сотрите диагностические коды неисправностей (DTC) с помощью KDS/GDS. Отсоединение отрицательной клеммы аккумулятора не очистит коды неисправности. Постоянно удаляйте коды DTC с помощью KDS/GDS.

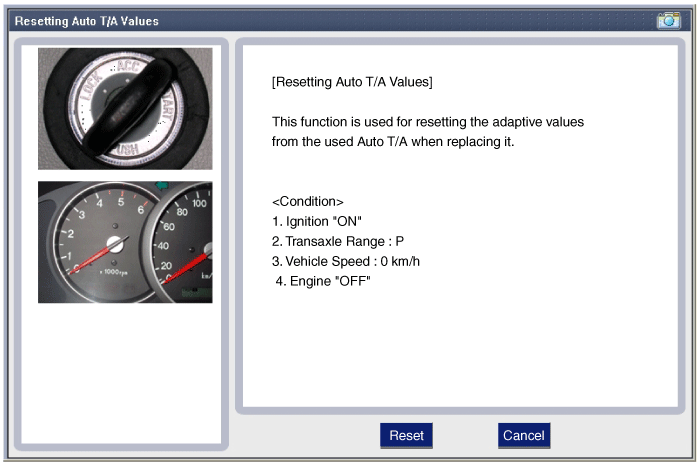

2)	Сбросьте адаптивные значения автоматической коробки передач с помощью КДС/ГДС.

3)	Выполните процедуру запоминания адаптивных значений TCM. (См. «Система управления автоматической коробкой передач — «Регулировка»)
