Kia Rio: гидравлическая система / электромагнитный клапан управления гидротрансформатором (PCSV-D)
Технические характеристики
| Спецификация |
|
Элемент
|
Спецификация
|
|
Тип
|
Нормально открытый
|
|
Входное напряжение
|
12 В
|
|
Сопротивление катушки
|
3,5 ± 0,2 Ом (при 25°C, 77°F)
|
|
Частота
|
50 Гц
|
Компоненты и расположение компонентов
| Расположение компонента |
|

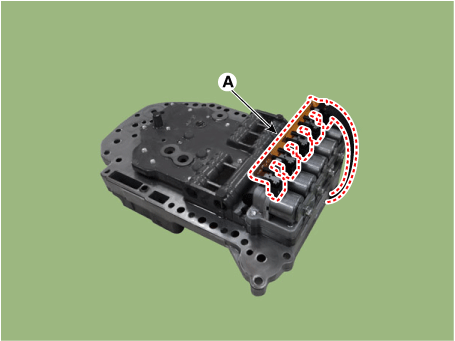

1. Соленоид управления муфтой повышающей передачи
клапан (PCSV-A)

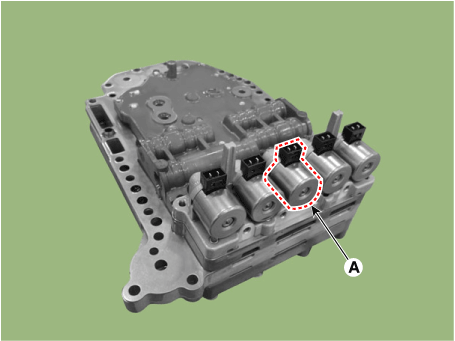

2. Электромагнитный клапан ВКЛ/ВЫКЛ (SCSV-A) 3. Электромагнитный клапан управления гидротрансформатором (PCSV-D) |
4. Управление муфтой понижающей передачи
электромагнитный клапан (PCSV-C)
5. 24 Электромагнитный клапан управления тормозом (PCSV-B) 6. Опорный кронштейн электромагнитного клапана |
Описание и работа
| Описание |
| • |
Электромагнитный клапан управления гидротрансформатором представляет собой ШИМ (широтно-импульсная модуляция). тип. |
| • |
Когда TCM подает ток на электромагнитный клапан, гидравлическое давление крутящего момента Муфта гидротрансформатора управляется электромагнитным клапаном.
|
Работа электромагнитного клапана стол
|
Диапазон
|
ПКСВ-Д
|
|
Н, П
|
●
|
|
1
|
|
|
2
|
|
|
3
|
|
|
4
|
●
|
|
р
|
●
|
Принципиальные диаграммы

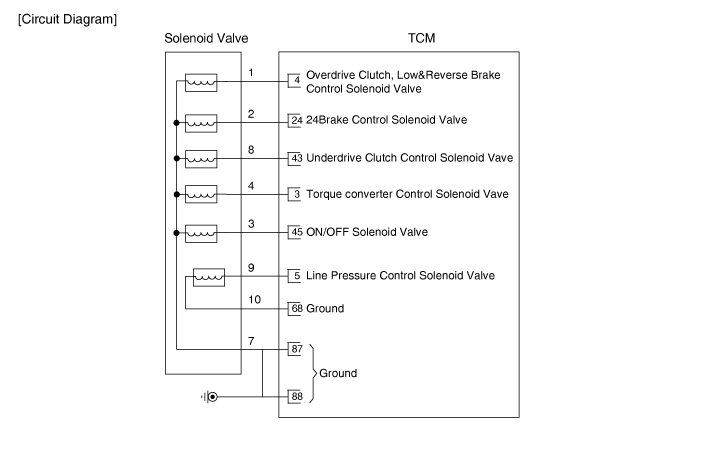

| Принципиальная электрическая схема |
Процедуры ремонта
| осмотр |
| 1. |
Выключите зажигание. |
| 2. |
Снимите воздухоочиститель. (См. Механическая система двигателя — «Воздушный фильтр») |
| 3. |

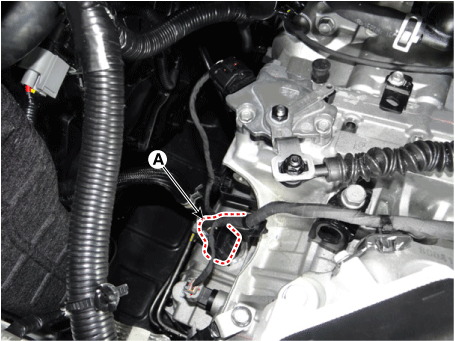

Отсоедините главный разъем (А).
|
| 4. |
Измерьте сопротивление между клеммой заземления (7) и клеммой сигнала. (4).
|
| Удаление |
| 1. |
Снимите корпус клапана в сборе (См. Гидравлическая система — «Корпус клапана») |
| 2. |
Отсоедините главный жгут (А).
|
| 3. |

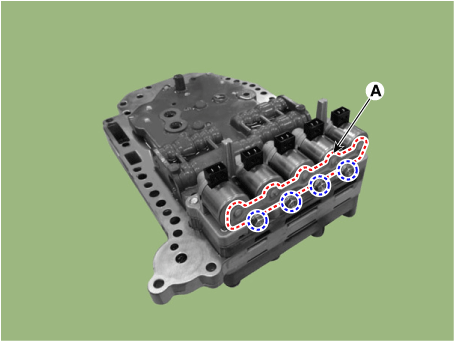

Снимите опорный кронштейн электромагнитного клапана (А) после ослабления болтов.
|
| 4. |

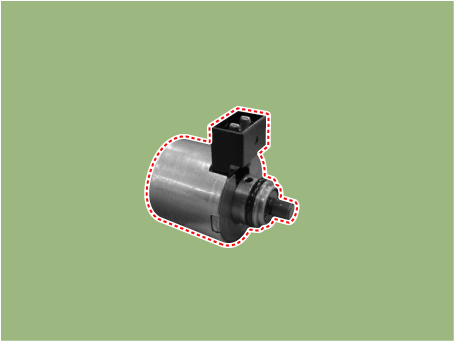

Снимите электромагнитный клапан управления гидротрансформатором (А).
|
| Монтаж |
| 1. |
Установите в порядке, обратном снятию. |

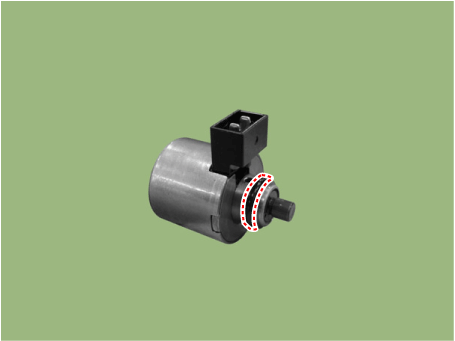

При установке нанесите на уплотнительное кольцо ATF или вазелин, чтобы предотвратить повреждать.
|
24 Электромагнитный клапан управления тормозом (PCSV-B)
Технические характеристики
Спецификация
Элемент
Спецификация
Тип
Нормально открытый
Входное напряжение
12 В
...
